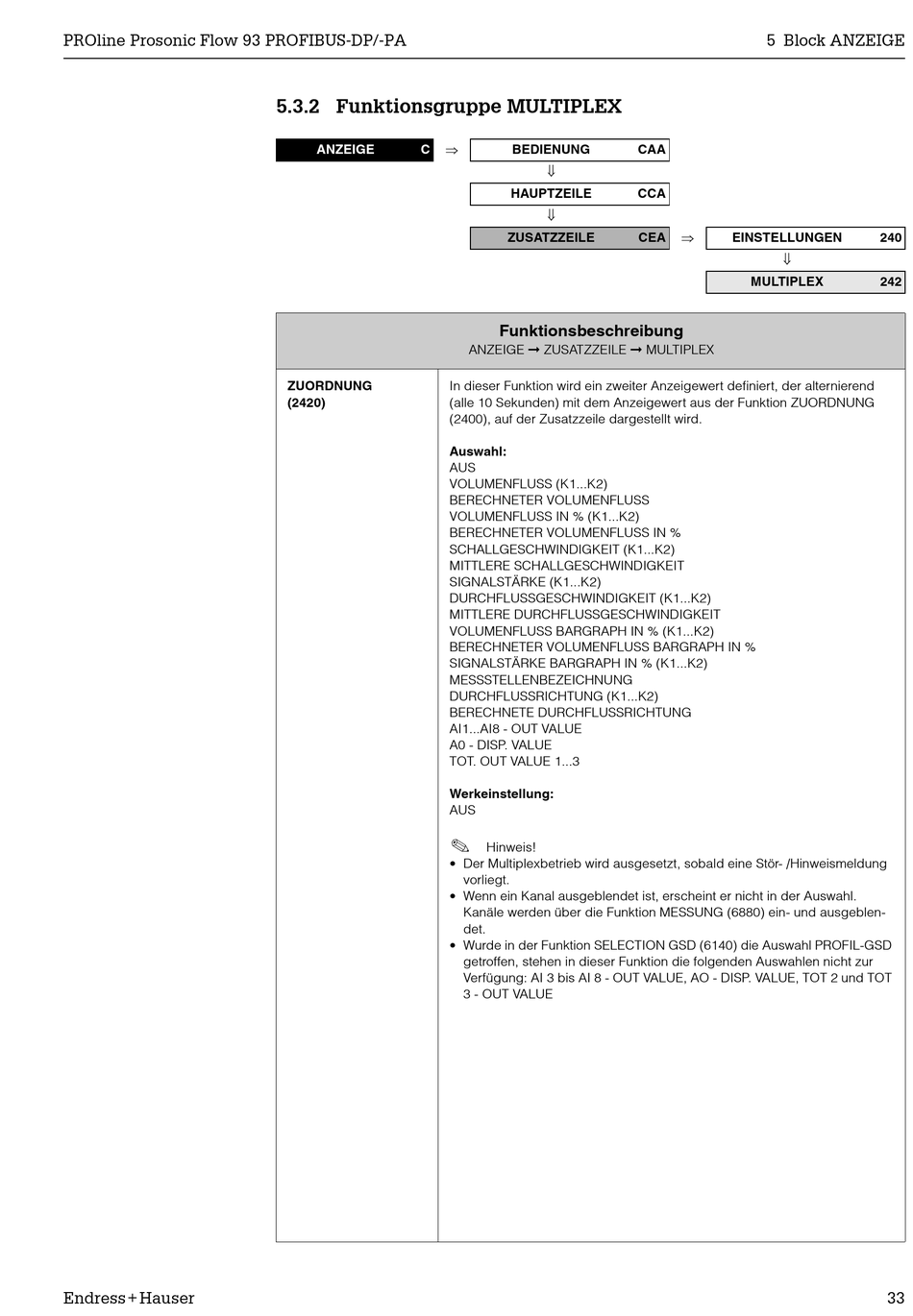

5.3.2 Funktionsgruppe MULTIPLEX

Ÿ
ANZEIGE C
ZUORDNUNG
(2420)
BEDIENUNG
HAUPTZEILE
ZUSATZZEILE
Funktionsbeschreibung
ANZEIGE © ZUSATZZEILE © MULTIPLEX
In dieser Funktion wird ein zweiter Anzeigewert definiert, der alternierend
(alle 10 Sekunden) mit dem Anzeigewert aus der Funktion ZUORDNUNG
(2400), auf der Zusatzzeile dargestellt wird.
Auswahl:
AUS
VOLUMENFLUSS (K1...K2)
BERECHNETER VOLUMENFLUSS
VOLUMENFLUSS IN % (K1...K2)
BERECHNETER VOLUMENFLUSS IN %
SCHALLGESCHWINDIGKEIT (K1...K2)
MITTLERE SCHALLGESCHWINDIGKEIT
SIGNALSTÄRKE (K1...K2)
DURCHFLUSSGESCHWINDIGKEIT (K1...K2)
MITTLERE DURCHFLUSSGESCHWINDIGKEIT
VOLUMENFLUSS BARGRAPH IN % (K1...K2)
BERECHNETER VOLUMENFLUSS BARGRAPH IN %
SIGNALSTÄRKE BARGRAPH IN % (K1...K2)
MESSSTELLENBEZEICHNUNG
DURCHFLUSSRICHTUNG (K1...K2)
BERECHNETE DURCHFLUSSRICHTUNG
AI1...AI8 - OUT VALUE
A0 - DISP. VALUE
TOT. OUT VALUE 1...3
Werkeinstellung:
AUS
!
Hinweis!
• Der Multiplexbetrieb wird ausgesetzt, sobald eine Stör- /Hinweismeldung
vorliegt.
• Wenn ein Kanal ausgeblendet ist, erscheint er nicht in der Auswahl.
Kanäle werden über die Funktion MESSUNG (6880) ein- und ausgeblen-
det.
• Wurde in der Funktion SELECTION GSD (6140) die Auswahl PROFIL-GSD
getroffen, stehen in dieser Funktion die folgenden Auswahlen nicht zur
Verfügung: AI 3 bis AI 8 - OUT VALUE, AO - DISP. VALUE, TOT 2 und TOT
3 - OUT VALUE
5 Block ANZEIGE
CAA
CCA
Ÿ
CEA EINSTELLUNGEN
MULTIPLEX
240
242
33
