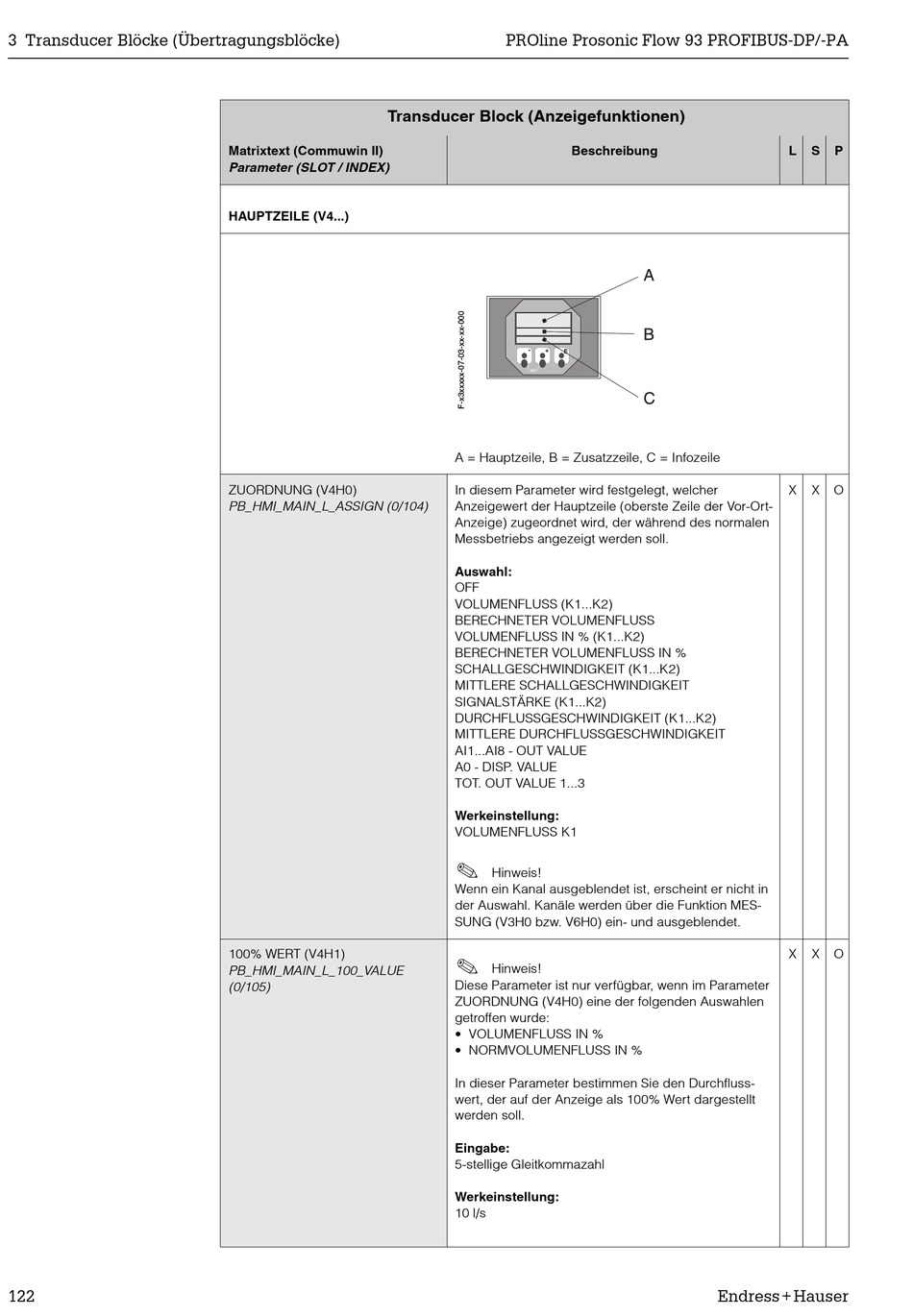

3 Transducer Blöcke (Übertragungsblöcke)
122
Transducer Block (Anzeigefunktionen)
Matrixtext (Commuwin II)
Parameter (SLOT / INDEX)
HAUPTZEILE (V4...)
ZUORDNUNG (V4H0)
PB_HMI_MAIN_L_ASSIGN (0/104)
100% WERT (V4H1)
PB_HMI_MAIN_L_100_VALUE
(0/105)
PROline Prosonic Flow 93 PROFIBUS-DP/-PA
Beschreibung
A = Hauptzeile, B = Zusatzzeile, C = Infozeile
In diesem Parameter wird festgelegt, welcher
Anzeigewert der Hauptzeile (oberste Zeile der Vor-Ort-
Anzeige) zugeordnet wird, der während des normalen
Messbetriebs angezeigt werden soll.
Auswahl:
OFF
VOLUMENFLUSS (K1...K2)
BERECHNETER VOLUMENFLUSS
VOLUMENFLUSS IN % (K1...K2)
BERECHNETER VOLUMENFLUSS IN %
SCHALLGESCHWINDIGKEIT (K1...K2)
MITTLERE SCHALLGESCHWINDIGKEIT
SIGNALSTÄRKE (K1...K2)
DURCHFLUSSGESCHWINDIGKEIT (K1...K2)
MITTLERE DURCHFLUSSGESCHWINDIGKEIT
AI1...AI8 - OUT VALUE
A0 - DISP. VALUE
TOT. OUT VALUE 1...3
Werkeinstellung:
VOLUMENFLUSS K1
!
Hinweis!
Wenn ein Kanal ausgeblendet ist, erscheint er nicht in
der Auswahl. Kanäle werden über die Funktion MES-
SUNG (V3H0 bzw. V6H0) ein- und ausgeblendet.
!
Hinweis!
Diese Parameter ist nur verfügbar, wenn im Parameter
ZUORDNUNG (V4H0) eine der folgenden Auswahlen
getroffen wurde:
• VOLUMENFLUSS IN %
• NORMVOLUMENFLUSS IN %
In dieser Parameter bestimmen Sie den Durchfluss-
wert, der auf der Anzeige als 100% Wert dargestellt
werden soll.
Eingabe:
5-stellige Gleitkommazahl
Werkeinstellung:
10 l/s
L S P
X X O
X X O
