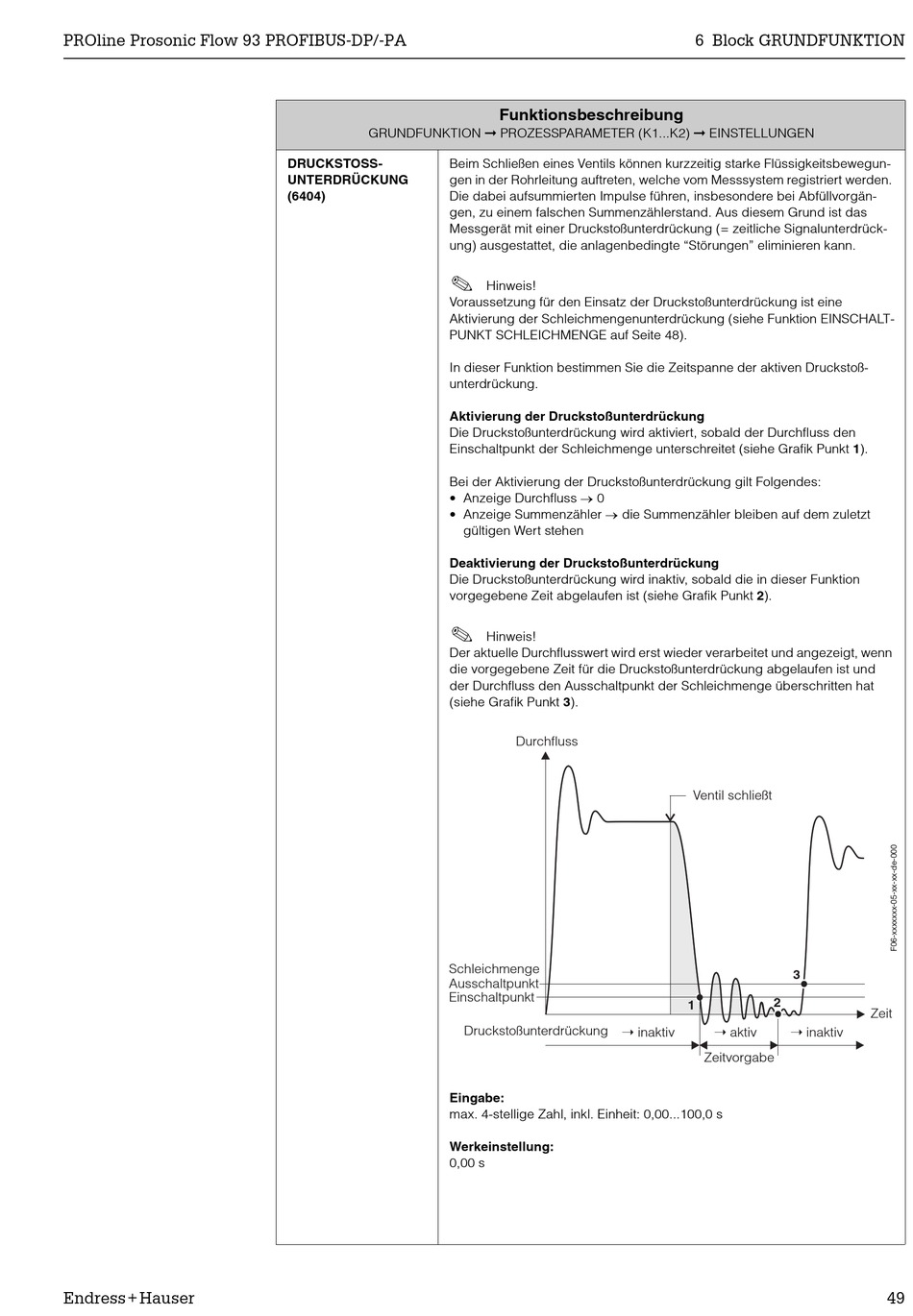

Endress+Hauser PROline prosonic flow 93 PROFIBUS-DP Beschreibung Gerätefunktionen Seite 49

PROline Prosonic Flow 93 PROFIBUS-DP/-PA
Endress+Hauser
GRUNDFUNKTION © PROZESSPARAMETER (K1...K2) © EINSTELLUNGEN
DRUCKSTOSS- Beim Schließen eines Ventils können kurzzeitig starke Flüssigkeitsbewegun-
UNTERDRÜCKUNG gen in der Rohrleitung auftreten, welche vom Messsystem registriert werden.
(6404) Die dabei aufsummierten Impulse führen, insbesondere bei Abfüllvorgän-
gen, zu einem falschen Summenzählerstand. Aus diesem Grund ist das
Messgerät mit einer Druckstoßunterdrückung (= zeitliche Signalunterdrück-
ung) ausgestattet, die anlagenbedingte "Störungen" eliminieren kann.
!
Voraussetzung für den Einsatz der Druckstoßunterdrückung ist eine
Aktivierung der Schleichmengenunterdrückung (siehe Funktion EINSCHALT-
PUNKT SCHLEICHMENGE auf Seite 48).
In dieser Funktion bestimmen Sie die Zeitspanne der aktiven Druckstoß-
unterdrückung.
Aktivierung der Druckstoßunterdrückung
Die Druckstoßunterdrückung wird aktiviert, sobald der Durchfluss den
Einschaltpunkt der Schleichmenge unterschreitet (siehe Grafik Punkt 1).
Bei der Aktivierung der Druckstoßunterdrückung gilt Folgendes:
• Anzeige Durchfluss o 0
• Anzeige Summenzähler o die Summenzähler bleiben auf dem zuletzt
Deaktivierung der Druckstoßunterdrückung
Die Druckstoßunterdrückung wird inaktiv, sobald die in dieser Funktion
vorgegebene Zeit abgelaufen ist (siehe Grafik Punkt 2).
!
Der aktuelle Durchflusswert wird erst wieder verarbeitet und angezeigt, wenn
die vorgegebene Zeit für die Druckstoßunterdrückung abgelaufen ist und
der Durchfluss den Ausschaltpunkt der Schleichmenge überschritten hat
(siehe Grafik Punkt 3).
Schleichmenge
Ausschaltpunkt
Einschaltpunkt
Eingabe:
max. 4-stellige Zahl, inkl. Einheit: 0,00...100,0 s
Werkeinstellung:
0,00 s
Funktionsbeschreibung
Hinweis!
gültigen Wert stehen
Hinweis!
Durchfluss
➝ inaktiv
Druckstoßunterdrückung
6 Block GRUNDFUNKTION
Ventil schließt
3
2
1
➝ aktiv ➝ inaktiv
Zeitvorgabe
Zeit
