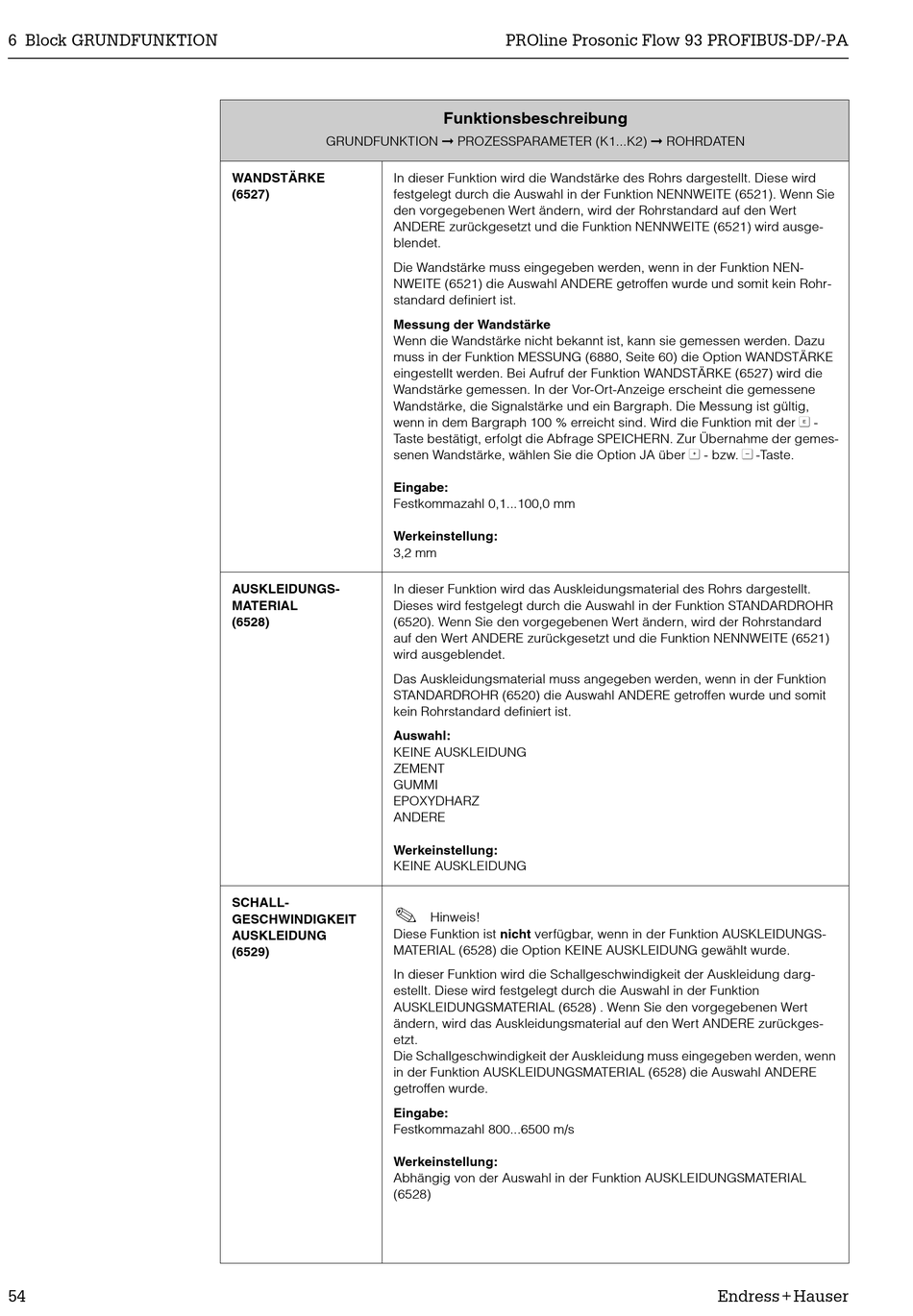

6 Block GRUNDFUNKTION
54
GRUNDFUNKTION © PROZESSPARAMETER (K1...K2) © ROHRDATEN
WANDSTÄRKE In dieser Funktion wird die Wandstärke des Rohrs dargestellt. Diese wird
(6527) festgelegt durch die Auswahl in der Funktion NENNWEITE (6521). Wenn Sie
den vorgegebenen Wert ändern, wird der Rohrstandard auf den Wert
ANDERE zurückgesetzt und die Funktion NENNWEITE (6521) wird ausge-
blendet.
Die Wandstärke muss eingegeben werden, wenn in der Funktion NEN-
NWEITE (6521) die Auswahl ANDERE getroffen wurde und somit kein Rohr-
standard definiert ist.
Messung der Wandstärke
Wenn die Wandstärke nicht bekannt ist, kann sie gemessen werden. Dazu
muss in der Funktion MESSUNG (6880, Seite 60) die Option WANDSTÄRKE
eingestellt werden. Bei Aufruf der Funktion WANDSTÄRKE (6527) wird die
Wandstärke gemessen. In der Vor-Ort-Anzeige erscheint die gemessene
Wandstärke, die Signalstärke und ein Bargraph. Die Messung ist gültig,
wenn in dem Bargraph 100 % erreicht sind. Wird die Funktion mit der F -
Taste bestätigt, erfolgt die Abfrage SPEICHERN. Zur Übernahme der gemes-
senen Wandstärke, wählen Sie die Option JA über O - bzw. S -Taste.
Eingabe:
Festkommazahl 0,1...100,0 mm
Werkeinstellung:
3,2 mm
AUSKLEIDUNGS- In dieser Funktion wird das Auskleidungsmaterial des Rohrs dargestellt.
MATERIAL Dieses wird festgelegt durch die Auswahl in der Funktion STANDARDROHR
(6528) (6520). Wenn Sie den vorgegebenen Wert ändern, wird der Rohrstandard
auf den Wert ANDERE zurückgesetzt und die Funktion NENNWEITE (6521)
wird ausgeblendet.
Das Auskleidungsmaterial muss angegeben werden, wenn in der Funktion
STANDARDROHR (6520) die Auswahl ANDERE getroffen wurde und somit
kein Rohrstandard definiert ist.
Auswahl:
KEINE AUSKLEIDUNG
ZEMENT
GUMMI
EPOXYDHARZ
ANDERE
Werkeinstellung:
KEINE AUSKLEIDUNG
SCHALL-
!
GESCHWINDIGKEIT
Diese Funktion ist nicht verfügbar, wenn in der Funktion AUSKLEIDUNGS-
AUSKLEIDUNG
MATERIAL (6528) die Option KEINE AUSKLEIDUNG gewählt wurde.
(6529)
In dieser Funktion wird die Schallgeschwindigkeit der Auskleidung darg-
estellt. Diese wird festgelegt durch die Auswahl in der Funktion
AUSKLEIDUNGSMATERIAL (6528) . Wenn Sie den vorgegebenen Wert
ändern, wird das Auskleidungsmaterial auf den Wert ANDERE zurückges-
etzt.
Die Schallgeschwindigkeit der Auskleidung muss eingegeben werden, wenn
in der Funktion AUSKLEIDUNGSMATERIAL (6528) die Auswahl ANDERE
getroffen wurde.
Eingabe:
Festkommazahl 800...6500 m/s
Werkeinstellung:
Abhängig von der Auswahl in der Funktion AUSKLEIDUNGSMATERIAL
(6528)
PROline Prosonic Flow 93 PROFIBUS-DP/-PA
Funktionsbeschreibung
Hinweis!
