PROline Prosonic Flow 93 PROFIBUS-DP/-PA
Endress+Hauser

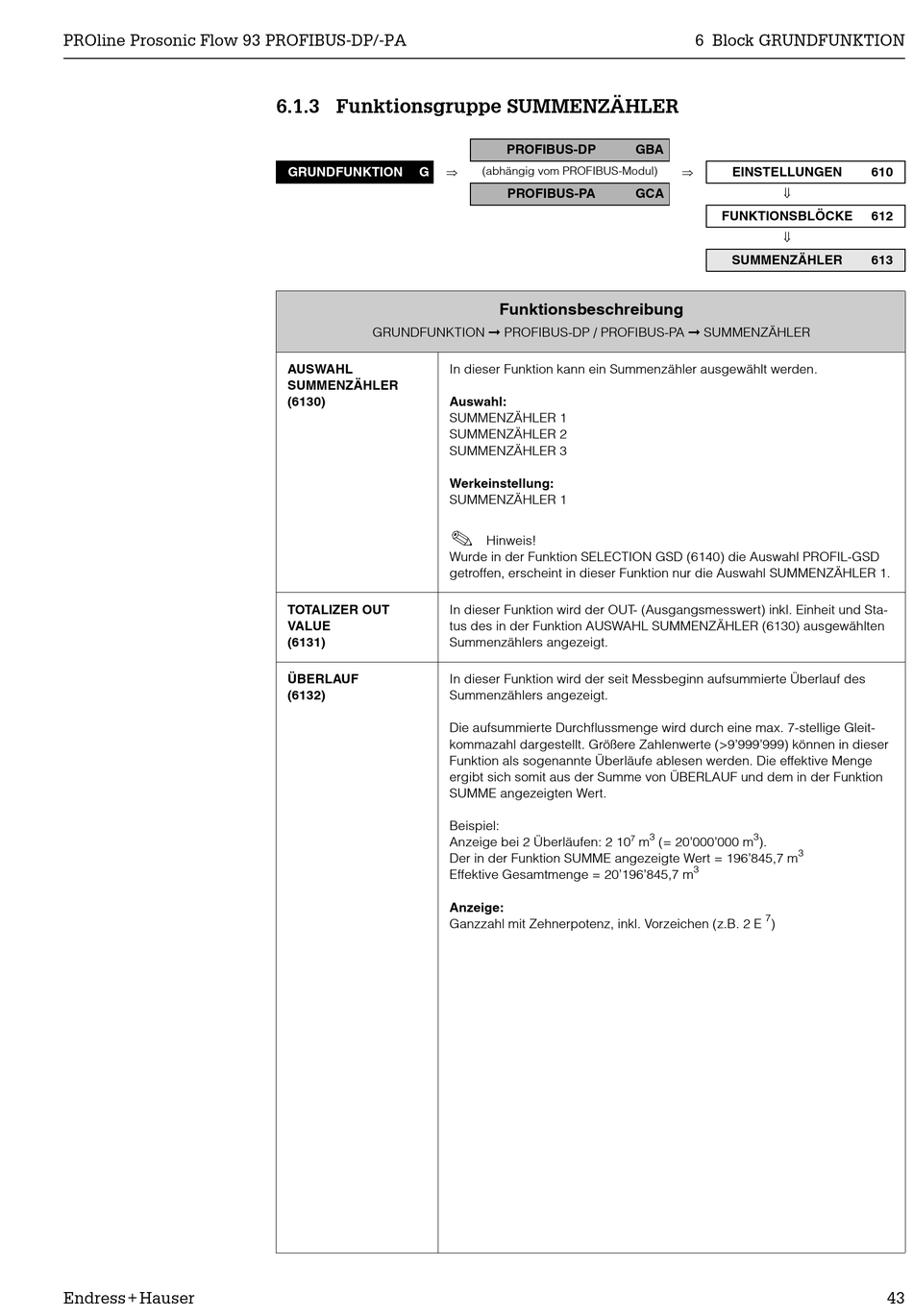

6.1.3 Funktionsgruppe SUMMENZÄHLER
Ÿ
GRUNDFUNKTION G
GRUNDFUNKTION © PROFIBUS-DP / PROFIBUS-PA © SUMMENZÄHLER
AUSWAHL
SUMMENZÄHLER
(6130)
TOTALIZER OUT
VALUE
(6131)
ÜBERLAUF
(6132)
PROFIBUS-DP
(abhängig vom PROFIBUS-Modul)
PROFIBUS-PA
Funktionsbeschreibung
In dieser Funktion kann ein Summenzähler ausgewählt werden.
Auswahl:
SUMMENZÄHLER 1
SUMMENZÄHLER 2
SUMMENZÄHLER 3
Werkeinstellung:
SUMMENZÄHLER 1
!
Hinweis!
Wurde in der Funktion SELECTION GSD (6140) die Auswahl PROFIL-GSD
getroffen, erscheint in dieser Funktion nur die Auswahl SUMMENZÄHLER 1.
In dieser Funktion wird der OUT- (Ausgangsmesswert) inkl. Einheit und Sta-
tus des in der Funktion AUSWAHL SUMMENZÄHLER (6130) ausgewählten
Summenzählers angezeigt.
In dieser Funktion wird der seit Messbeginn aufsummierte Überlauf des
Summenzählers angezeigt.
Die aufsummierte Durchflussmenge wird durch eine max. 7-stellige Gleit-
kommazahl dargestellt. Größere Zahlenwerte (>9'999'999) können in dieser
Funktion als sogenannte Überläufe ablesen werden. Die effektive Menge
ergibt sich somit aus der Summe von ÜBERLAUF und dem in der Funktion
SUMME angezeigten Wert.
Beispiel:
Anzeige bei 2 Überläufen: 2 10
Der in der Funktion SUMME angezeigte Wert = 196'845,7 m
Effektive Gesamtmenge = 20'196'845,7 m
Anzeige:
Ganzzahl mit Zehnerpotenz, inkl. Vorzeichen (z.B. 2 E
6 Block GRUNDFUNKTION
GBA
Ÿ
EINSTELLUNGEN
GCA
FUNKTIONSBLÖCKE
SUMMENZÄHLER
3 3
7
m (= 20'000'000 m ).
3
3
7
)
610
612
613
