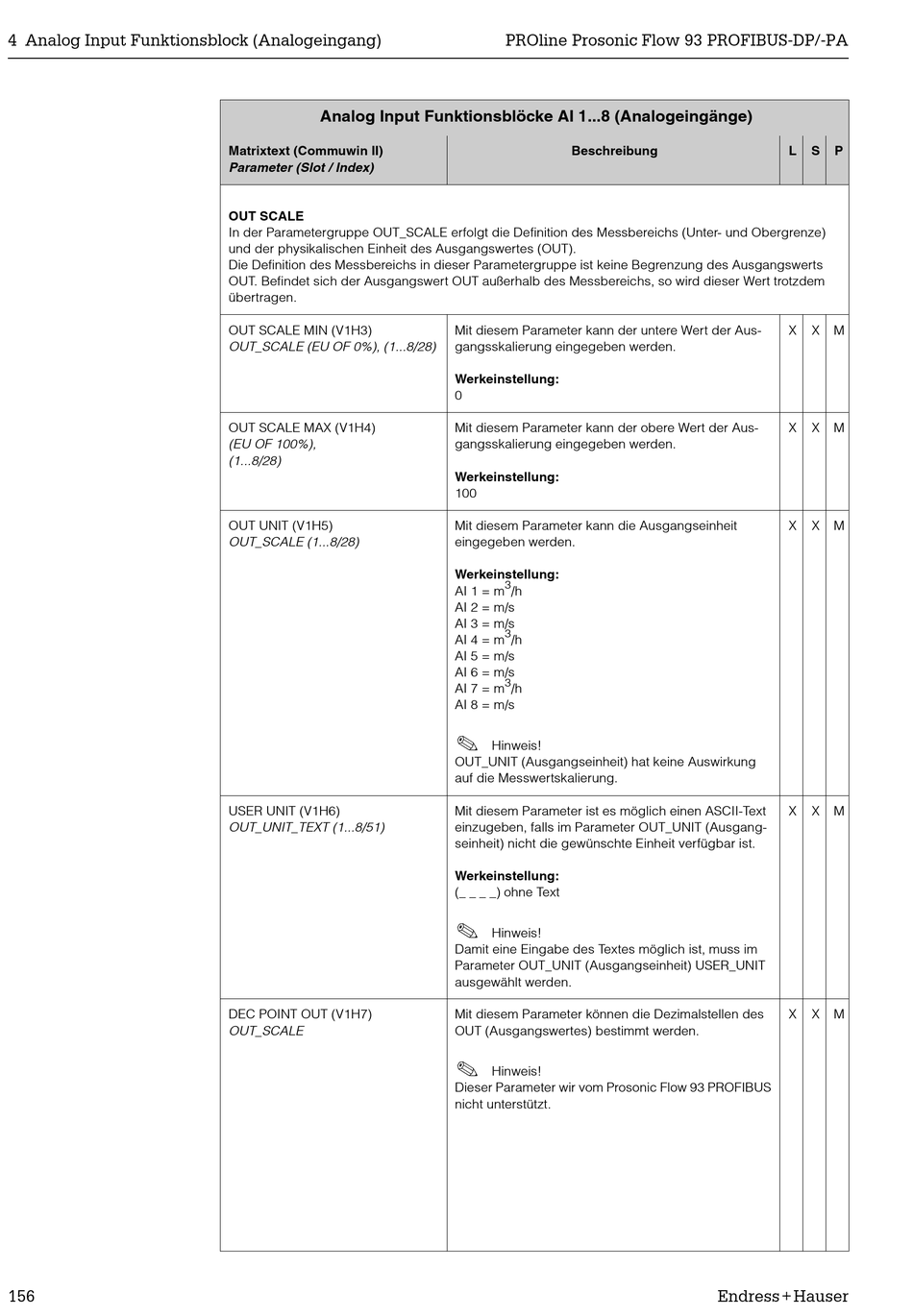

4 Analog Input Funktionsblock (Analogeingang)
156
Analog Input Funktionsblöcke AI 1...8 (Analogeingänge)
Matrixtext (Commuwin II)
Parameter (Slot / Index)
OUT SCALE
In der Parametergruppe OUT_SCALE erfolgt die Definition des Messbereichs (Unter- und Obergrenze)
und der physikalischen Einheit des Ausgangswertes (OUT).
Die Definition des Messbereichs in dieser Parametergruppe ist keine Begrenzung des Ausgangswerts
OUT. Befindet sich der Ausgangswert OUT außerhalb des Messbereichs, so wird dieser Wert trotzdem
übertragen.
OUT SCALE MIN (V1H3)
OUT_SCALE (EU OF 0%), (1...8/28)
OUT SCALE MAX (V1H4)
(EU OF 100%),
(1...8/28)
OUT UNIT (V1H5)
OUT_SCALE (1...8/28)
USER UNIT (V1H6)
OUT_UNIT_TEXT (1...8/51)
DEC POINT OUT (V1H7)
OUT_SCALE
PROline Prosonic Flow 93 PROFIBUS-DP/-PA
Beschreibung
Mit diesem Parameter kann der untere Wert der Aus-
gangsskalierung eingegeben werden.
Werkeinstellung:
0
Mit diesem Parameter kann der obere Wert der Aus-
gangsskalierung eingegeben werden.
Werkeinstellung:
100
Mit diesem Parameter kann die Ausgangseinheit
eingegeben werden.
Werkeinstellung:
3
AI 1 = m /h
AI 2 = m/s
AI 3 = m/s
3
AI 4 = m /h
AI 5 = m/s
AI 6 = m/s
3
AI 7 = m /h
AI 8 = m/s
!
Hinweis!
OUT_UNIT (Ausgangseinheit) hat keine Auswirkung
auf die Messwertskalierung.
Mit diesem Parameter ist es möglich einen ASCII-Text
einzugeben, falls im Parameter OUT_UNIT (Ausgang-
seinheit) nicht die gewünschte Einheit verfügbar ist.
Werkeinstellung:
(_ _ _ _) ohne Text
!
Hinweis!
Damit eine Eingabe des Textes möglich ist, muss im
Parameter OUT_UNIT (Ausgangseinheit) USER_UNIT
ausgewählt werden.
Mit diesem Parameter können die Dezimalstellen des
OUT (Ausgangswertes) bestimmt werden.
!
Hinweis!
Dieser Parameter wir vom Prosonic Flow 93 PROFIBUS
nicht unterstützt.
L S P
X X M
X X M
X X M
X X M
X X M
