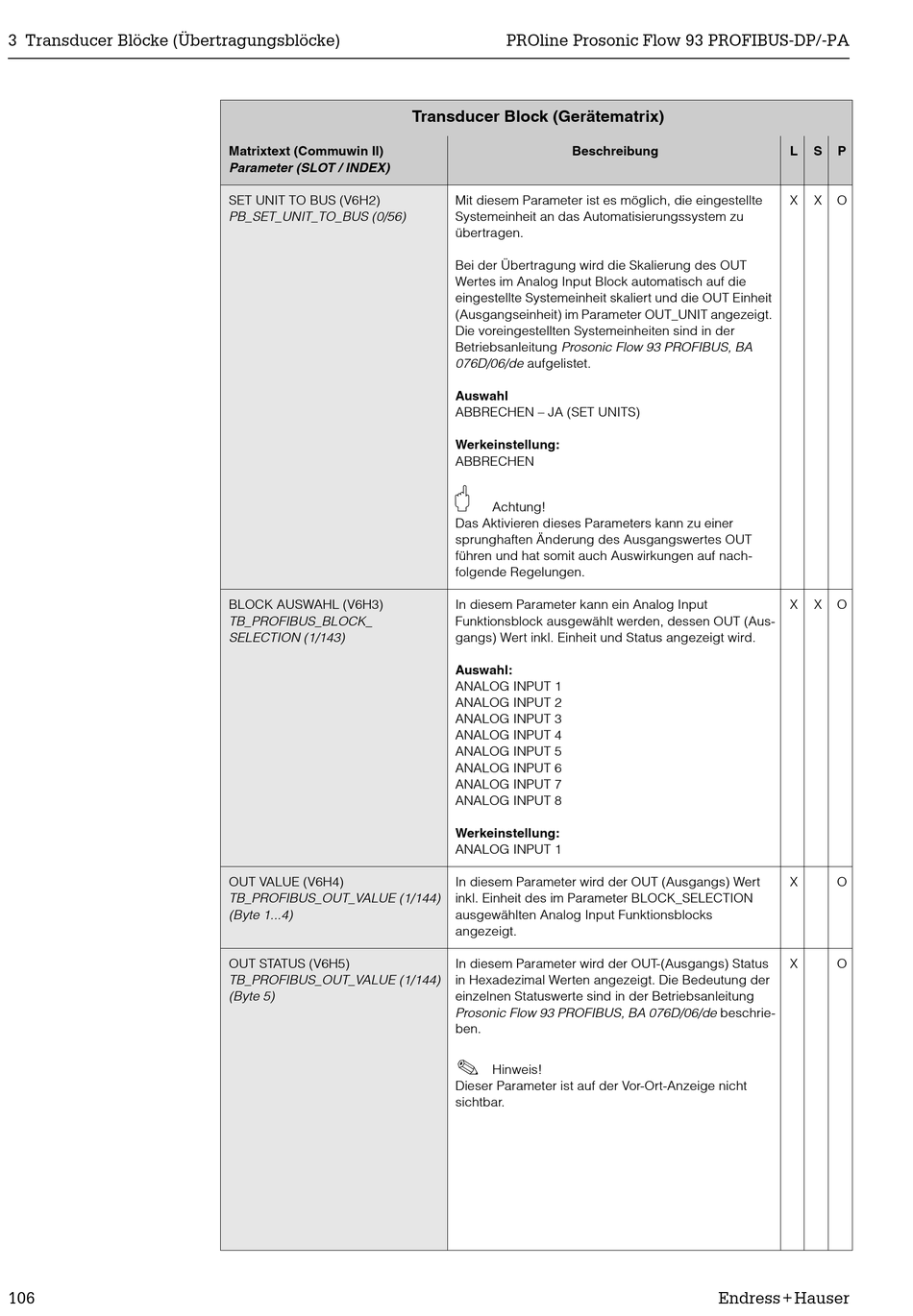

3 Transducer Blöcke (Übertragungsblöcke)
106
Matrixtext (Commuwin II)
Parameter (SLOT / INDEX)
SET UNIT TO BUS (V6H2)
PB_SET_UNIT_TO_BUS (0/56)
BLOCK AUSWAHL (V6H3)
TB_PROFIBUS_BLOCK_
SELECTION (1/143)
OUT VALUE (V6H4)
TB_PROFIBUS_OUT_VALUE (1/144)
(Byte 1...4)
OUT STATUS (V6H5)
TB_PROFIBUS_OUT_VALUE (1/144)
(Byte 5)
PROline Prosonic Flow 93 PROFIBUS-DP/-PA
Transducer Block (Gerätematrix)
Beschreibung
Mit diesem Parameter ist es möglich, die eingestellte
Systemeinheit an das Automatisierungssystem zu
übertragen.
Bei der Übertragung wird die Skalierung des OUT
Wertes im Analog Input Block automatisch auf die
eingestellte Systemeinheit skaliert und die OUT Einheit
(Ausgangseinheit) im Parameter OUT_UNIT angezeigt.
Die voreingestellten Systemeinheiten sind in der
Betriebsanleitung Prosonic Flow 93 PROFIBUS, BA
076D/06/de aufgelistet.
Auswahl
ABBRECHEN – JA (SET UNITS)
Werkeinstellung:
ABBRECHEN
"
Achtung!
Das Aktivieren dieses Parameters kann zu einer
sprunghaften Änderung des Ausgangswertes OUT
führen und hat somit auch Auswirkungen auf nach-
folgende Regelungen.
In diesem Parameter kann ein Analog Input
Funktionsblock ausgewählt werden, dessen OUT (Aus-
gangs) Wert inkl. Einheit und Status angezeigt wird.
Auswahl:
ANALOG INPUT 1
ANALOG INPUT 2
ANALOG INPUT 3
ANALOG INPUT 4
ANALOG INPUT 5
ANALOG INPUT 6
ANALOG INPUT 7
ANALOG INPUT 8
Werkeinstellung:
ANALOG INPUT 1
In diesem Parameter wird der OUT (Ausgangs) Wert
inkl. Einheit des im Parameter BLOCK_SELECTION
ausgewählten Analog Input Funktionsblocks
angezeigt.
In diesem Parameter wird der OUT-(Ausgangs) Status
in Hexadezimal Werten angezeigt. Die Bedeutung der
einzelnen Statuswerte sind in der Betriebsanleitung
Prosonic Flow 93 PROFIBUS, BA 076D/06/de beschrie-
ben.
!
Hinweis!
Dieser Parameter ist auf der Vor-Ort-Anzeige nicht
sichtbar.
L S P
X X O
X X O
X O
X O
