3 Transducer Blöcke (Übertragungsblöcke)
92

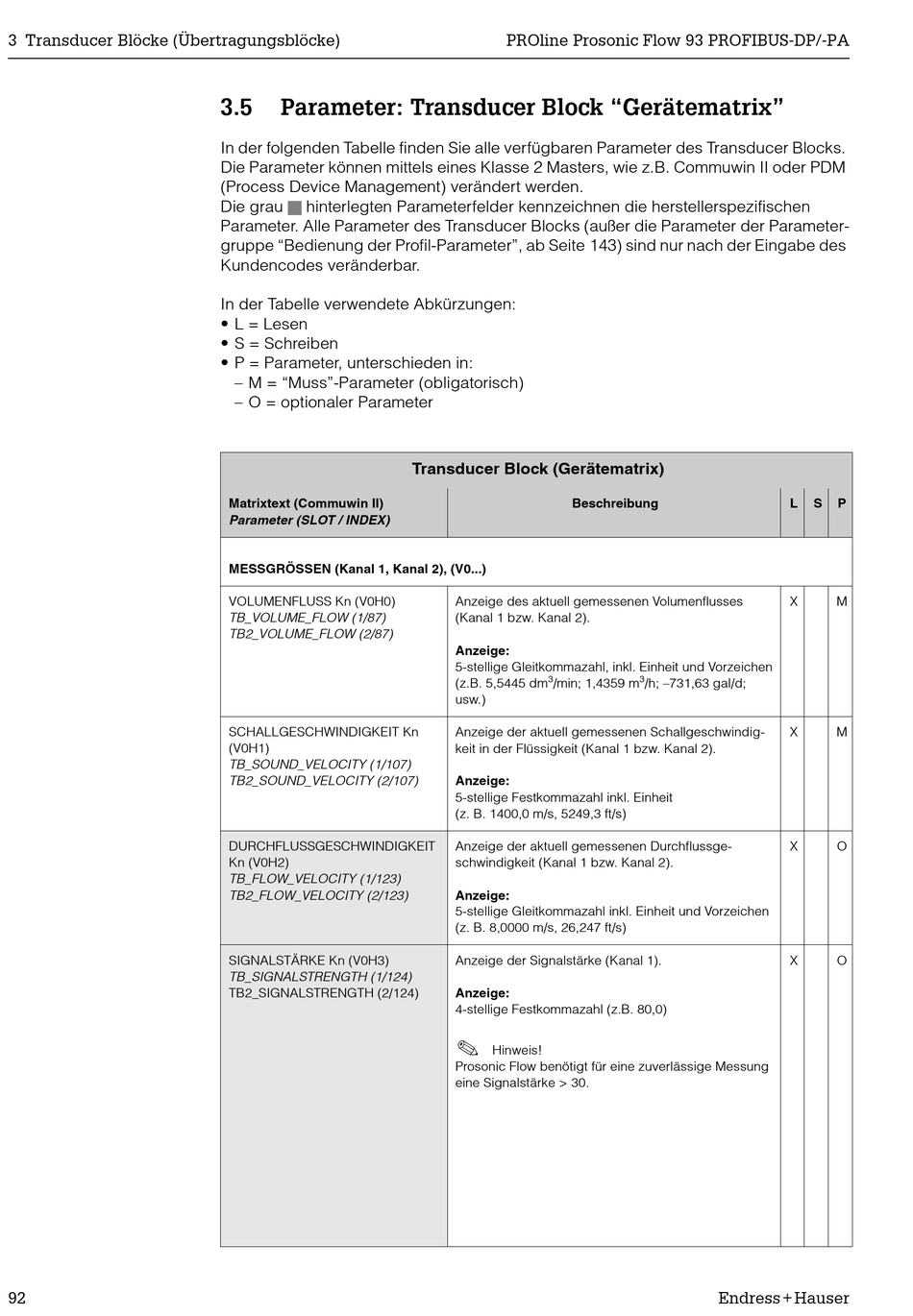

3.5 Parameter: Transducer Block "Gerätematrix"
In der folgenden Tabelle finden Sie alle verfügbaren Parameter des Transducer Blocks.
Die Parameter können mittels eines Klasse 2 Masters, wie z.B. Commuwin II oder PDM
(Process Device Management) verändert werden.
Die grau hinterlegten Parameterfelder kennzeichnen die herstellerspezifischen
Parameter. Alle Parameter des Transducer Blocks (außer die Parameter der Parameter-
gruppe "Bedienung der Profil-Parameter", ab Seite 143) sind nur nach der Eingabe des
Kundencodes veränderbar.
In der Tabelle verwendete Abkürzungen:
• L = Lesen
• S = Schreiben
• P = Parameter, unterschieden in:
– M = "Muss"-Parameter (obligatorisch)
– O = optionaler Parameter
Matrixtext (Commuwin II)
Parameter (SLOT / INDEX)
MESSGRÖSSEN (Kanal 1, Kanal 2), (V0...)
VOLUMENFLUSS Kn (V0H0)
TB_VOLUME_FLOW (1/87)
TB2_VOLUME_FLOW (2/87)
SCHALLGESCHWINDIGKEIT Kn
(V0H1)
TB_SOUND_VELOCITY (1/107)
TB2_SOUND_VELOCITY (2/107)
DURCHFLUSSGESCHWINDIGKEIT
Kn (V0H2)
TB_FLOW_VELOCITY (1/123)
TB2_FLOW_VELOCITY (2/123)
SIGNALSTÄRKE Kn (V0H3)
TB_SIGNALSTRENGTH (1/124)
TB2_SIGNALSTRENGTH (2/124)
PROline Prosonic Flow 93 PROFIBUS-DP/-PA
Transducer Block (Gerätematrix)
Beschreibung
Anzeige des aktuell gemessenen Volumenflusses
(Kanal 1 bzw. Kanal 2).
Anzeige:
5-stellige Gleitkommazahl, inkl. Einheit und Vorzeichen
3
(z.B. 5,5445 dm /min; 1,4359 m
usw.)
Anzeige der aktuell gemessenen Schallgeschwindig-
keit in der Flüssigkeit (Kanal 1 bzw. Kanal 2).
Anzeige:
5-stellige Festkommazahl inkl. Einheit
(z. B. 1400,0 m/s, 5249,3 ft/s)
Anzeige der aktuell gemessenen Durchflussge-
schwindigkeit (Kanal 1 bzw. Kanal 2).
Anzeige:
5-stellige Gleitkommazahl inkl. Einheit und Vorzeichen
(z. B. 8,0000 m/s, 26,247 ft/s)
Anzeige der Signalstärke (Kanal 1).
Anzeige:
4-stellige Festkommazahl (z.B. 80,0)
!
Hinweis!
Prosonic Flow benötigt für eine zuverlässige Messung
eine Signalstärke > 30.
L
X
3
/h; –731,63 gal/d;
X
X
X
Endress+Hauser
S P
M
M
O
O
