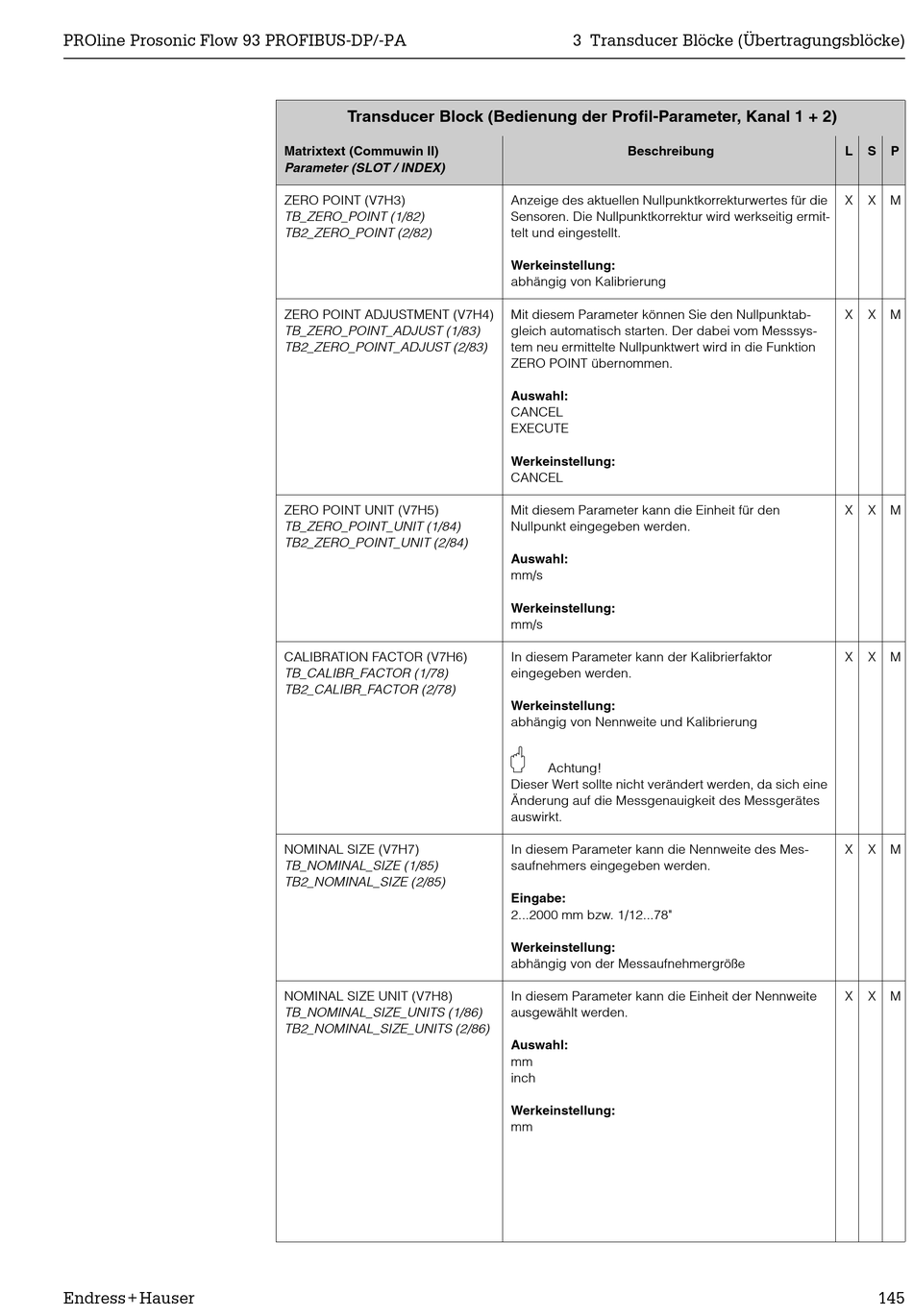

Endress+Hauser PROline prosonic flow 93 PROFIBUS-DP Beschreibung Gerätefunktionen Seite 145

PROline Prosonic Flow 93 PROFIBUS-DP/-PA
Endress+Hauser
Transducer Block (Bedienung der Profil-Parameter, Kanal 1 + 2)
Matrixtext (Commuwin II)
Parameter (SLOT / INDEX)
ZERO POINT (V7H3)
TB_ZERO_POINT (1/82)
TB2_ZERO_POINT (2/82)
ZERO POINT ADJUSTMENT (V7H4)
TB_ZERO_POINT_ADJUST (1/83)
TB2_ZERO_POINT_ADJUST (2/83)
ZERO POINT UNIT (V7H5)
TB_ZERO_POINT_UNIT (1/84)
TB2_ZERO_POINT_UNIT (2/84)
CALIBRATION FACTOR (V7H6)
TB_CALIBR_FACTOR (1/78)
TB2_CALIBR_FACTOR (2/78)
NOMINAL SIZE (V7H7)
TB_NOMINAL_SIZE (1/85)
TB2_NOMINAL_SIZE (2/85)
NOMINAL SIZE UNIT (V7H8)
TB_NOMINAL_SIZE_UNITS (1/86)
TB2_NOMINAL_SIZE_UNITS (2/86)
3 Transducer Blöcke (Übertragungsblöcke)
Beschreibung
Anzeige des aktuellen Nullpunktkorrekturwertes für die
Sensoren. Die Nullpunktkorrektur wird werkseitig ermit-
telt und eingestellt.
Werkeinstellung:
abhängig von Kalibrierung
Mit diesem Parameter können Sie den Nullpunktab-
gleich automatisch starten. Der dabei vom Messsys-
tem neu ermittelte Nullpunktwert wird in die Funktion
ZERO POINT übernommen.
Auswahl:
CANCEL
EXECUTE
Werkeinstellung:
CANCEL
Mit diesem Parameter kann die Einheit für den
Nullpunkt eingegeben werden.
Auswahl:
mm/s
Werkeinstellung:
mm/s
In diesem Parameter kann der Kalibrierfaktor
eingegeben werden.
Werkeinstellung:
abhängig von Nennweite und Kalibrierung
"
Achtung!
Dieser Wert sollte nicht verändert werden, da sich eine
Änderung auf die Messgenauigkeit des Messgerätes
auswirkt.
In diesem Parameter kann die Nennweite des Mes-
saufnehmers eingegeben werden.
Eingabe:
2...2000 mm bzw. 1/12...78"
Werkeinstellung:
abhängig von der Messaufnehmergröße
In diesem Parameter kann die Einheit der Nennweite
ausgewählt werden.
Auswahl:
mm
inch
Werkeinstellung:
mm
L S P
X X M
X X M
X X M
X X M
X X M
X X M
145
