1 Bedienung über PROFIBUS-DP/-PA
1.1 Blockmodell
Beim PROFIBUS-DP/-PA werden die gesamten Geräteparameter in Abhängigkeit ihrer
funktionalen Eigenschaft und Aufgabe kategorisiert und im wesentlichen drei unter-
schiedlichen Blöcken zugeordnet. Ein Block kann als Container betrachtet werden, in
dem Parameter und die damit verbundenen Funktionalitäten enthalten sind.
Ein PROFIBUS-DP/-PA Gerät besitzt folgende Blocktypen:
• Einen Physical Block (Geräteblock)
Der Physical Block beinhaltet alle gerätespezifischen Merkmale des Gerätes.
• Ein oder mehrere Transducer Blocks (Übertragungsblock)
Der Transducer Block beinhaltet alle messtechnischen und gerätespezifischen
Parameter des Gerätes. In den Transducer Blöcken sind die Messprinzipien (z.B.
Durchfluss, Temperatur) gemäß der PROFIBUS-DP/-PA Profile 3.0 Spezifikation abge-
bildet.
• Ein oder mehrere Function Blocks (Funktionsblock)
Function Blocks beinhalten die Automatisierungfunktionen des Gerätes. Man unter-
scheidet zwischen verschiedenen Funktionsblöcken, z.B. Analog Input Funktions-
block (Analogeingang), Analog Output Funktionsblock (Analogausgang), Summen-
zähler Block, etc. Jeder dieser Funktionsblöcke wird für die Abarbeitung unterschied-
licher Applikationsfunktionen verwendet.
Mit diesen Blöcken lassen sich verschiedene Automatisierungsaufgaben realisieren.
Neben diesen Blöcken kann ein Feldgerät noch beliebig viele weitere Blöcke
beinhalten, z.B. mehrere Analog Input Funktionsblöcke, wenn vom Feldgerät mehr als
eine Prozessgröße zur Verfügung steht.
Vor-Ort-Bedienung
...
GRUND-
PROFIBUS-DP/-PA
FUNKTIONEN
...
Signalverarbeitung
Sensor
Physical Block

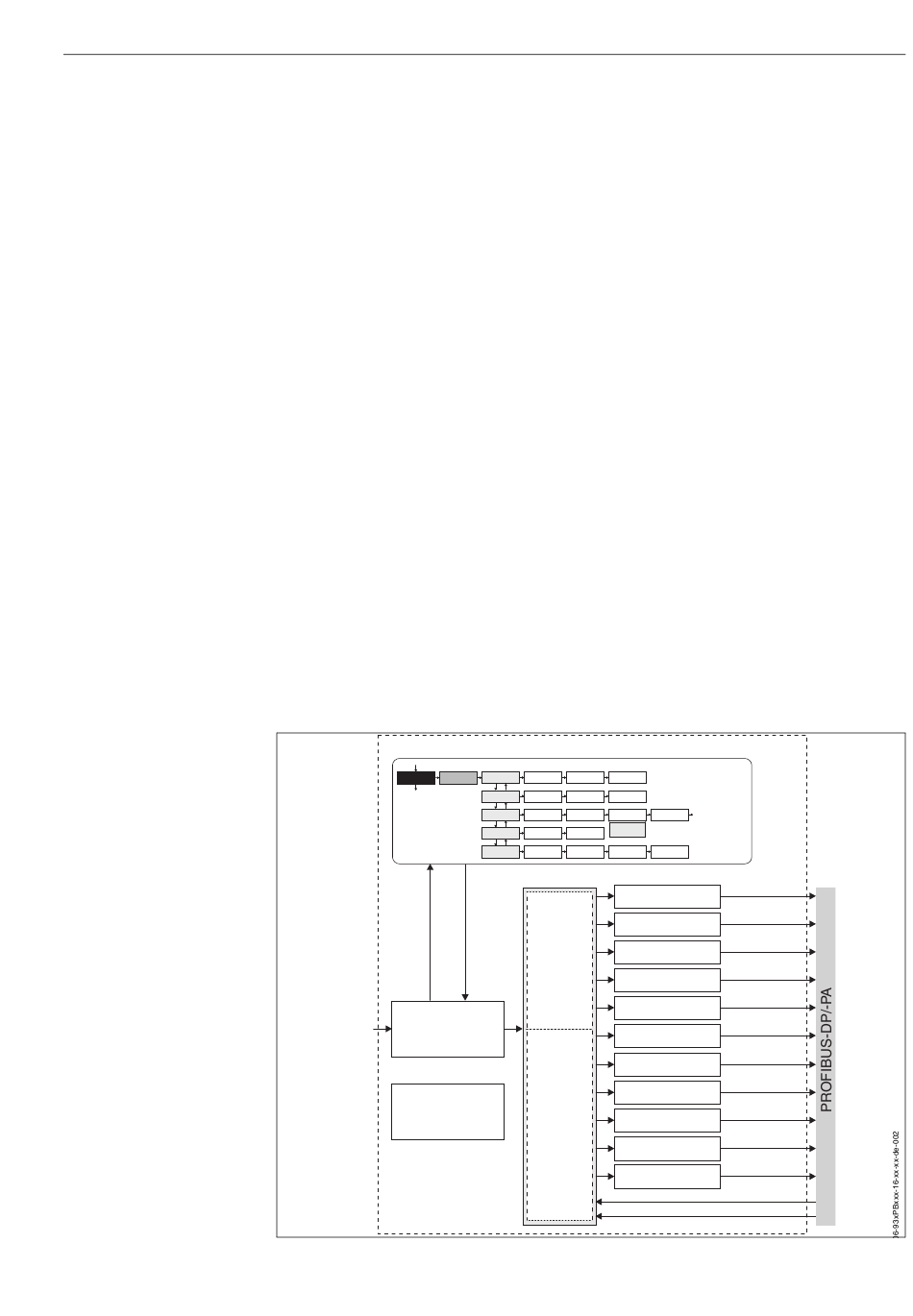

Abb. 1: Blockmodell Prosonic Flow 93 PROFIBUS
1 Bedienung über PROFIBUS-DP/-PA
MESSSTELLEN- BUS- WRITE
EINSTELLUNGEN
BEZEICHNUNG ADRESSE PROTECT
FUNCTION BLOCK- OUT DISPLAY
BLOCKS AUSWAHL VALUE VALUE
AUSWAHL TOTALIZER CHANNEL
SUMMENZÄHLER
OUT VALUE
SUMMENZÄHLER SUMMENZÄHLER
AUS
VOLUMENFLUSS
SELECTION SET UNIT TO
BETRIEB
MASSEFLUSS
GSD BUS
PROFIL AKTUELLE GERÄTE
INFORMATION
VERSION BAUDRATE ID CONFIGURATION
Transducer Block K1/K2
Analog Input Fkt.-block 1
Analog Input Fkt.-block 2
Analog Input Fkt.-block 3
PROFIL
Parameter
Analog Input Fkt.-block 4
Analog Input Fkt.-block 5
Analog Input Fkt.-block 6
Analog Input Fkt.-block 7
Analog Input Fkt.-block 8
Hersteller-
spezifische
Summenzähler 1
Parameter
Summenzähler 2
Summenzähler 3
Steuerung (herstellerspez.)
EINHEIT
...
CHECK
OUT VALUE OUT VALUE
Value/Status
OUT VALUE
Value/Status Value/Status
OUT VALUE
Value/Status Value/Status
OUT VALUE
Value/Status Value/Status
OUT VALUE
Value/Status Value/Status
OUT VALUE
Value/Status Value/Status
OUT VALUE
Value/Status Value/Status
OUT VALUE
Value/Status Value/Status
TOT 1-OUT VALUE
Value/Status
TOT 2-OUT VALUE
Value/Status
TOT 3-OUT VALUE
Value/Status
DISPLAY VALUE
Value/Status
