Endress+Hauser PROline prosonic flow 93 PROFIBUS-DP Beschreibung Gerätefunktionen Seite 172

5 Summenzähler Funktionsblock
172
Matrixtext (Commuwin II)
Parameter (SLOT / INDEX)
ALARM LIMITS (V2...)
ALARM HYSTERESIS (V2H0)
ALARM_HYS (9...11/33)
PROline Prosonic Flow 93 PROFIBUS-DP/-PA
Summenzähler Funktionsblock
Beschreibung
Eingabe des Hysteresewertes für die oberen und
unteren Vorwarnalarm- bzw. Alarmgrenzwerte. Die
Alarmbedingungen bleiben aktiv, solange sich der
Messwert innerhalb der Hysterese befindet.
Der Hysteresewert wirkt sich auf folgende Vorwar-
nalarm- bzw. Alarmgrenzwerte des Summenzähler
aus:
• HI_HI_ALM oberer Grenzwert-Alarm)
• HI_ALM (oberer Grenzwert-Vorwarnalarm)
• LO_LO_ALM (unterer Grenzwert-Alarm)
• LO_ALM (unterer Grenzwert-Vorwarnalarm)
Eingabe:
0...50%
Werkeinstellung:
0.5%
Beispiel:

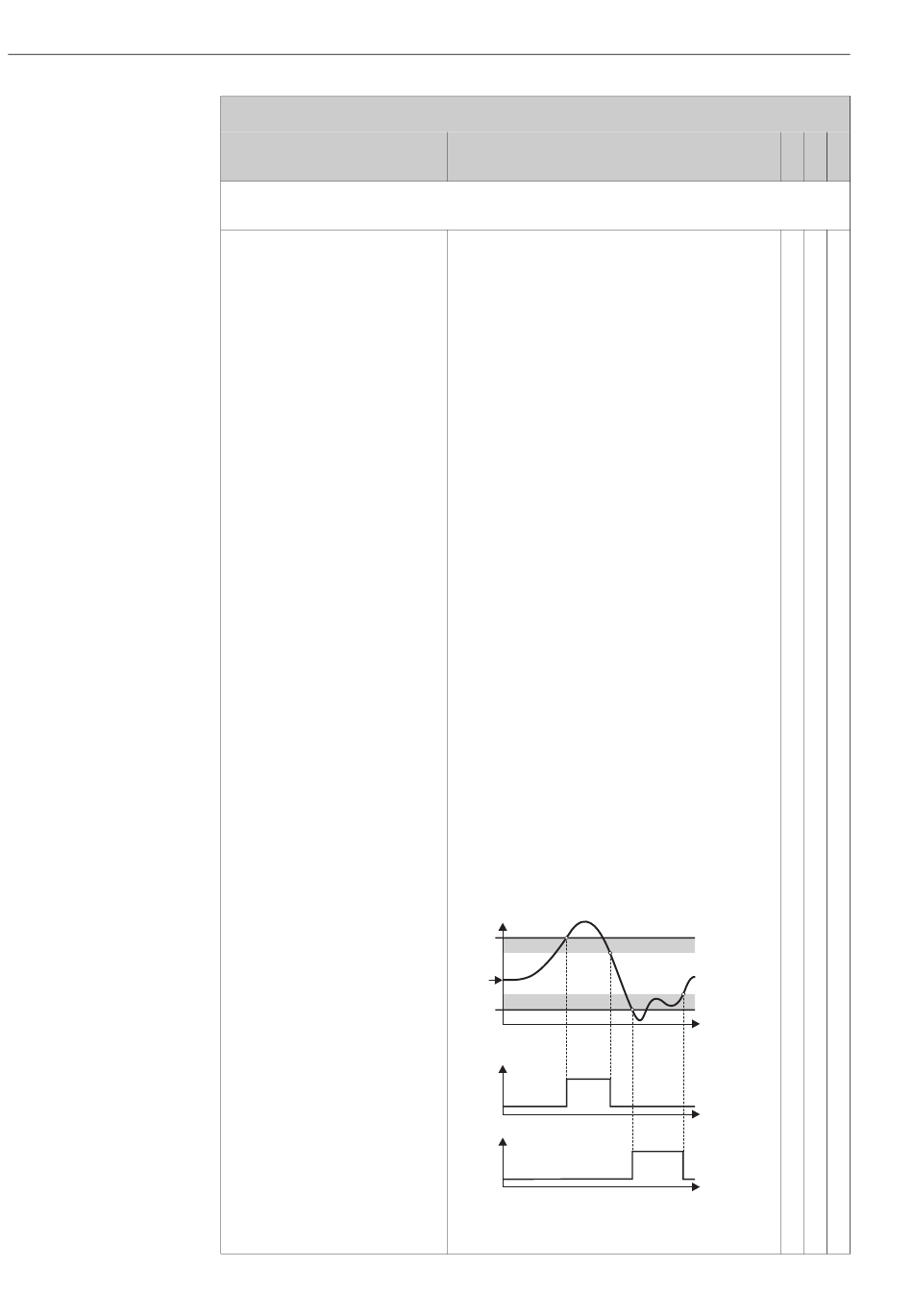

Im oberen Diagramm sind die definierten Grenzwerte
für die Vorwarnalarme LO_LIM und HI_LIM mit ihren
jeweiligen Hysteresen (grau hinterlegt) und der Signal-
verlauf des Ausgangswertes TOTAL dargestellt.
Die beiden unteren Diagrammen zeigen das Verhalten
der zugehörigen Alarme HI_ALM und LO_ALM auf den
sich ändernden Signalverlauf (0 = kein Alarm, 1 =
Alarm wird ausgegeben).
a = TOTAL überschreitet den Grenzwert HI_LIM, der
HI_ALM (VALUE) wird aktiv.
b = TOTAL unterschreitet den Hysteresewert von
HI_LIM, der HI_ALM (VALUE) wird deaktiv.
c = TOTAL unterschreitet den Grenzwert LO_LIM, der
LO_ALM (VALUE) wird aktiv.
d = TOTAL überschreitet den Hysteresewert von
LO_LIM, der LO_ALM (VALUE) wird deaktiv.
a
HI_LIM
TOT
LO_LIM
HI_ALM
1
0
LO_ALM
1
0
ALARM_HYS
b
d
ALARM_HYS
c
t
t
t
F06-53xFFxxx-05-xx-xx-de-002
