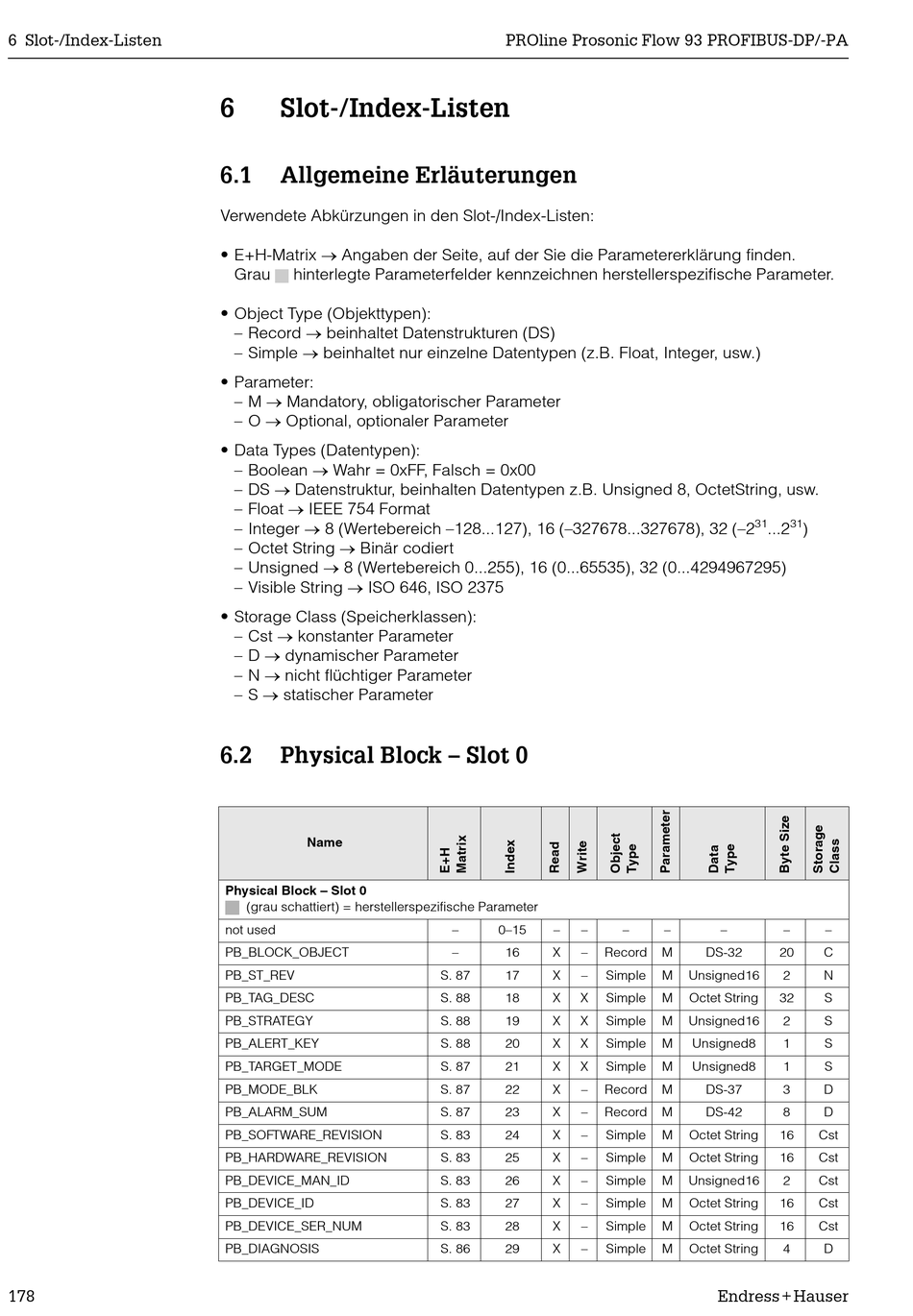

6 Slot-/Index-Listen
178
6 Slot-/Index-Listen
6.1 Allgemeine Erläuterungen
Verwendete Abkürzungen in den Slot-/Index-Listen:
• E+H-Matrix o Angaben der Seite, auf der Sie die Parametererklärung finden.
Grau hinterlegte Parameterfelder kennzeichnen herstellerspezifische Parameter.
• Object Type (Objekttypen):
– Record o beinhaltet Datenstrukturen (DS)
– Simple o beinhaltet nur einzelne Datentypen (z.B. Float, Integer, usw.)
• Parameter:
– M o Mandatory, obligatorischer Parameter
– O o Optional, optionaler Parameter
• Data Types (Datentypen):
– Boolean o Wahr = 0xFF, Falsch = 0x00
– DS o Datenstruktur, beinhalten Datentypen z.B. Unsigned 8, OctetString, usw.
– Float o IEEE 754 Format
– Integer o 8 (Wertebereich –128...127), 16 (–327678...327678), 32 (–2
– Octet String o Binär codiert
– Unsigned o 8 (Wertebereich 0...255), 16 (0...65535), 32 (0...4294967295)
– Visible String o ISO 646, ISO 2375
• Storage Class (Speicherklassen):
– Cst o konstanter Parameter
– D o dynamischer Parameter
– N o nicht flüchtiger Parameter
– S o statischer Parameter
6.2 Physical Block – Slot 0
Name
Physical Block – Slot 0
(grau schattiert) = herstellerspezifische Parameter
not used
PB_BLOCK_OBJECT
PB_ST_REV
PB_TAG_DESC
PB_STRATEGY
PB_ALERT_KEY
PB_TARGET_MODE
PB_MODE_BLK
PB_ALARM_SUM
PB_SOFTWARE_REVISION
PB_HARDWARE_REVISION
PB_DEVICE_MAN_ID
PB_DEVICE_ID
PB_DEVICE_SER_NUM
PB_DIAGNOSIS
PROline Prosonic Flow 93 PROFIBUS-DP/-PA
– 0–15 – –
– 16 X – Record
S. 87 17 X – Simple
S. 88 18 X X Simple
S. 88 19 X X Simple
S. 88 20 X X Simple
S. 87 21 X X Simple
S. 87 22 X – Record
S. 87 23 X – Record
S. 83 24 X – Simple
S. 83 25 X – Simple
S. 83 26 X – Simple
S. 83 27 X – Simple
S. 83 28 X – Simple
S. 86 29 X – Simple
31 31
...2
– – – –
M DS-32 20
M Unsigned16 2
M Octet String 32
M Unsigned16 2
M Unsigned8 1
M Unsigned8 1
M DS-37 3
M DS-42 8
M Octet String 16
M Octet String 16
M Unsigned16 2
M Octet String 16
M Octet String 16
M Octet String 4
Endress+Hauser
)
–
C
N
S
S
S
S
D
D
Cst
Cst
Cst
Cst
Cst
D
