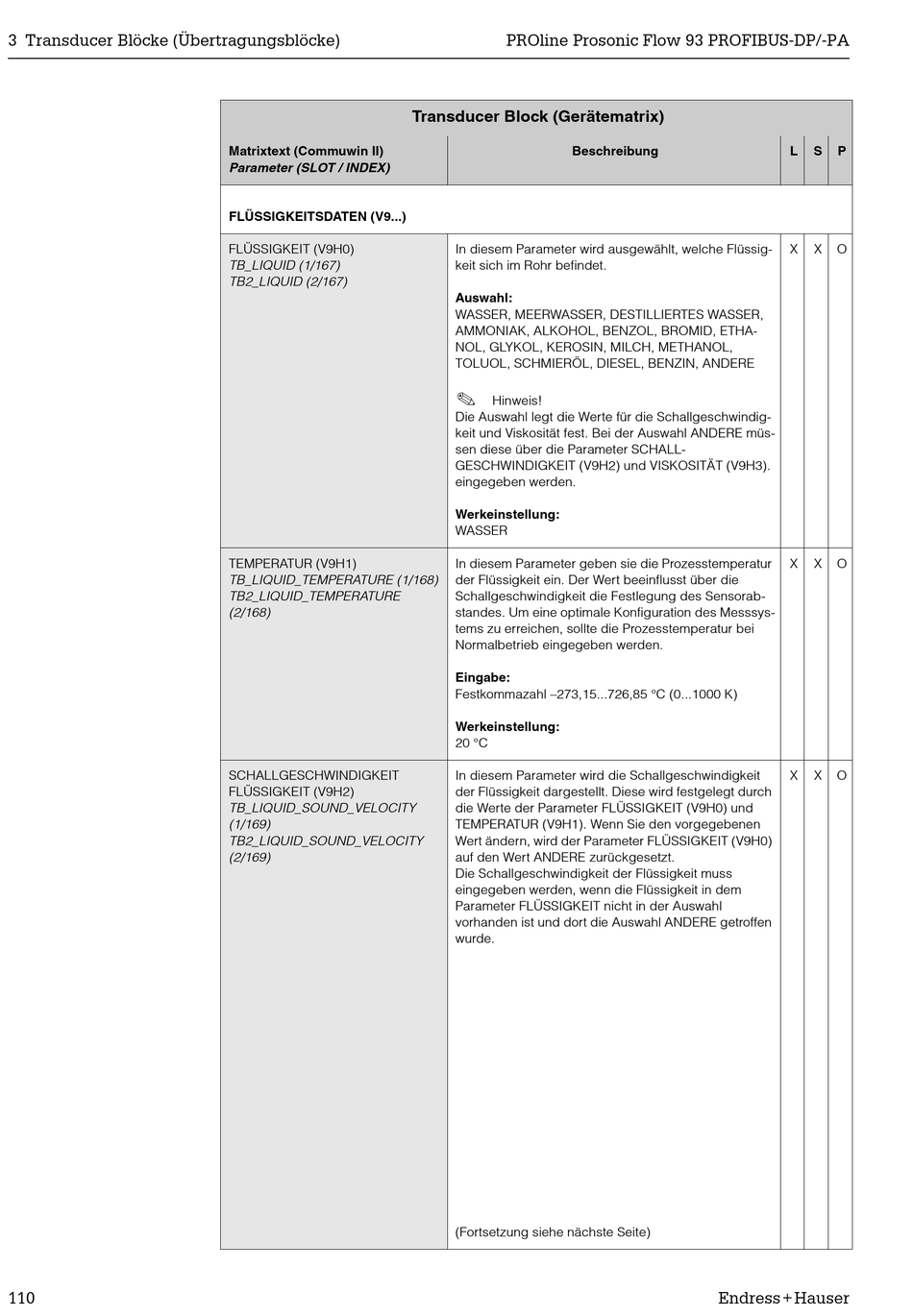

3 Transducer Blöcke (Übertragungsblöcke)
110
Matrixtext (Commuwin II)
Parameter (SLOT / INDEX)
FLÜSSIGKEITSDATEN (V9...)
FLÜSSIGKEIT (V9H0)
TB_LIQUID (1/167)
TB2_LIQUID (2/167)
TEMPERATUR (V9H1)
TB_LIQUID_TEMPERATURE (1/168)
TB2_LIQUID_TEMPERATURE
(2/168)
SCHALLGESCHWINDIGKEIT
FLÜSSIGKEIT (V9H2)
TB_LIQUID_SOUND_VELOCITY
(1/169)
TB2_LIQUID_SOUND_VELOCITY
(2/169)
PROline Prosonic Flow 93 PROFIBUS-DP/-PA
Transducer Block (Gerätematrix)
Beschreibung
In diesem Parameter wird ausgewählt, welche Flüssig-
keit sich im Rohr befindet.
Auswahl:
WASSER, MEERWASSER, DESTILLIERTES WASSER,
AMMONIAK, ALKOHOL, BENZOL, BROMID, ETHA-
NOL, GLYKOL, KEROSIN, MILCH, METHANOL,
TOLUOL, SCHMIERÖL, DIESEL, BENZIN, ANDERE
!
Hinweis!
Die Auswahl legt die Werte für die Schallgeschwindig-
keit und Viskosität fest. Bei der Auswahl ANDERE müs-
sen diese über die Parameter SCHALL-
GESCHWINDIGKEIT (V9H2) und VISKOSITÄT (V9H3).
eingegeben werden.
Werkeinstellung:
WASSER
In diesem Parameter geben sie die Prozesstemperatur
der Flüssigkeit ein. Der Wert beeinflusst über die
Schallgeschwindigkeit die Festlegung des Sensorab-
standes. Um eine optimale Konfiguration des Messsys-
tems zu erreichen, sollte die Prozesstemperatur bei
Normalbetrieb eingegeben werden.
Eingabe:
Festkommazahl –273,15...726,85 °C (0...1000 K)
Werkeinstellung:
20 °C
In diesem Parameter wird die Schallgeschwindigkeit
der Flüssigkeit dargestellt. Diese wird festgelegt durch
die Werte der Parameter FLÜSSIGKEIT (V9H0) und
TEMPERATUR (V9H1). Wenn Sie den vorgegebenen
Wert ändern, wird der Parameter FLÜSSIGKEIT (V9H0)
auf den Wert ANDERE zurückgesetzt.
Die Schallgeschwindigkeit der Flüssigkeit muss
eingegeben werden, wenn die Flüssigkeit in dem
Parameter FLÜSSIGKEIT nicht in der Auswahl
vorhanden ist und dort die Auswahl ANDERE getroffen
wurde.
(Fortsetzung siehe nächste Seite)
L
S
P
X
X
O
X
X
O
X
X
O
Endress+Hauser
