Statusanzeige und Fehlermeldungen
10.2.3

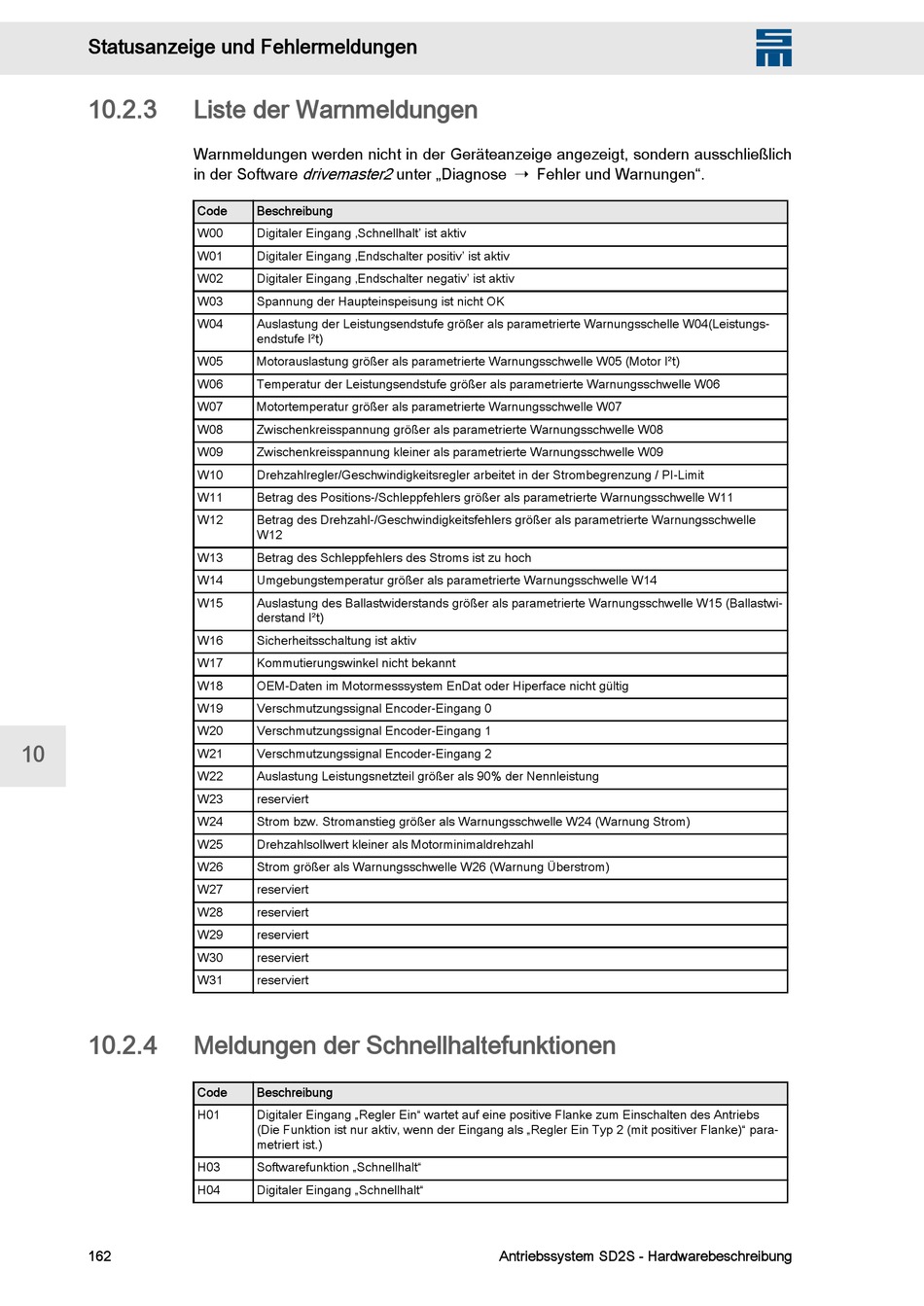

Liste der Warnmeldungen

Warnmeldungen werden nicht in der Geräteanzeige angezeigt, sondern ausschließlich
in der Software
10
10.2.4

Meldungen der Schnellhaltefunktionen

162
drivemaster2 unter „Diagnose ÿ Fehler und Warnungen".
Code Beschreibung
W00 Digitaler Eingang ‚Schnellhalt' ist aktiv
W01 Digitaler Eingang ‚Endschalter positiv' ist aktiv
W02 Digitaler Eingang ‚Endschalter negativ' ist aktiv
W03 Spannung der Haupteinspeisung ist nicht OK
W04 Auslastung der Leistungsendstufe größer als parametrierte Warnungsschelle W04(Leistungs‐
endstufe I²t)
W05 Motorauslastung größer als parametrierte Warnungsschwelle W05 (Motor I²t)
W06 Temperatur der Leistungsendstufe größer als parametrierte Warnungsschwelle W06
W07 Motortemperatur größer als parametrierte Warnungsschwelle W07
W08 Zwischenkreisspannung größer als parametrierte Warnungsschwelle W08
W09 Zwischenkreisspannung kleiner als parametrierte Warnungsschwelle W09
W10 Drehzahlregler/Geschwindigkeitsregler arbeitet in der Strombegrenzung / PI-Limit
W11 Betrag des Positions-/Schleppfehlers größer als parametrierte Warnungsschwelle W11
W12 Betrag des Drehzahl-/Geschwindigkeitsfehlers größer als parametrierte Warnungsschwelle
W12
W13 Betrag des Schleppfehlers des Stroms ist zu hoch
W14 Umgebungstemperatur größer als parametrierte Warnungsschwelle W14
W15 Auslastung des Ballastwiderstands größer als parametrierte Warnungsschwelle W15 (Ballastwi‐
derstand I²t)
W16 Sicherheitsschaltung ist aktiv
W17 Kommutierungswinkel nicht bekannt
W18 OEM-Daten im Motormesssystem EnDat oder Hiperface nicht gültig
W19 Verschmutzungssignal Encoder-Eingang 0
W20 Verschmutzungssignal Encoder-Eingang 1
W21 Verschmutzungssignal Encoder-Eingang 2
W22 Auslastung Leistungsnetzteil größer als 90% der Nennleistung
W23 reserviert
W24 Strom bzw. Stromanstieg größer als Warnungsschwelle W24 (Warnung Strom)
W25 Drehzahlsollwert kleiner als Motorminimaldrehzahl
W26 Strom größer als Warnungsschwelle W26 (Warnung Überstrom)
W27 reserviert
W28 reserviert
W29 reserviert
W30 reserviert
W31 reserviert
Code Beschreibung
H01 Digitaler Eingang „Regler Ein" wartet auf eine positive Flanke zum Einschalten des Antriebs
(Die Funktion ist nur aktiv, wenn der Eingang als „Regler Ein Typ 2 (mit positiver Flanke)" para‐
metriert ist.)
H03 Softwarefunktion „Schnellhalt"
H04 Digitaler Eingang „Schnellhalt"
Antriebssystem SD2S - Hardwarebeschreibung
