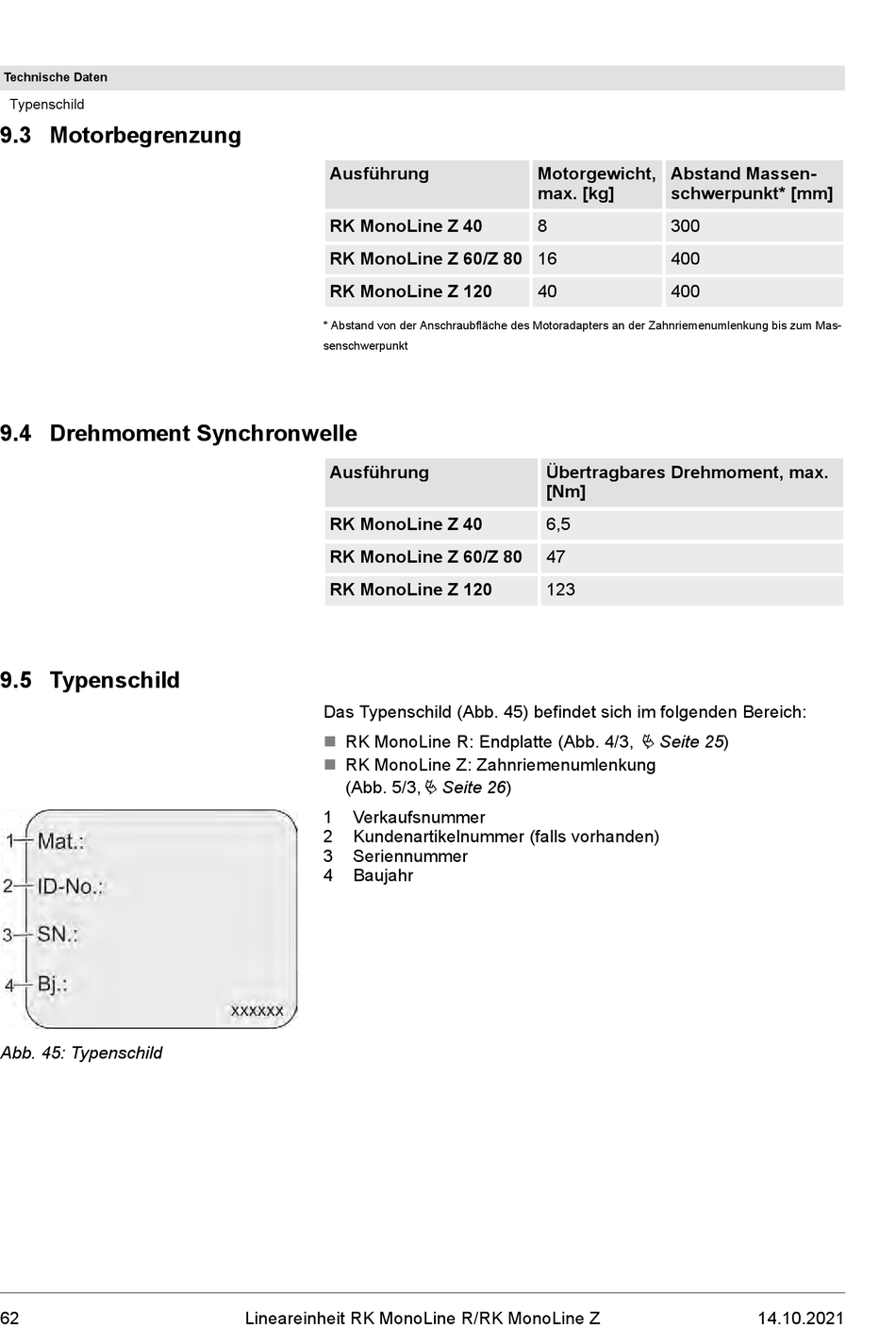

Motorbegrenzung; Drehmoment Synchronwelle; Typenschild - RK Rose+Krieger RK MonoLine R Montageanleitung

Technische Daten

Typenschild

9.3 Motorbegrenzung

9.4 Drehmoment Synchronwelle

9.5 Typenschild
Abb. 45: Typenschild
62
Ausführung
RK MonoLine Z 40
RK MonoLine Z 60/Z 80 16
RK MonoLine Z 120
* Abstand von der Anschraubfläche des Motoradapters an der Zahnriemenumlenkung bis zum Mas-
senschwerpunkt
Ausführung
RK MonoLine Z 40
RK MonoLine Z 60/Z 80
RK MonoLine Z 120
Das Typenschild (Abb. 45) befindet sich im folgenden Bereich:
n RK MonoLine R: Endplatte (Abb. 4/3,
RK MonoLine Z: Zahnriemenumlenkung
n
(Abb. 5/3,
1 Verkaufsnummer
2 Kundenartikelnummer (falls vorhanden)
3 Seriennummer
4 Baujahr
Lineareinheit RK MonoLine R/RK MonoLine Z
Motorgewicht,
max. [kg]
8
40
Übertragbares Drehmoment, max.
[Nm]
6,5
47
123
Ä Seite 26)
Abstand Massen-
schwerpunkt* [mm]
300
400
400
Ä Seite 25)
