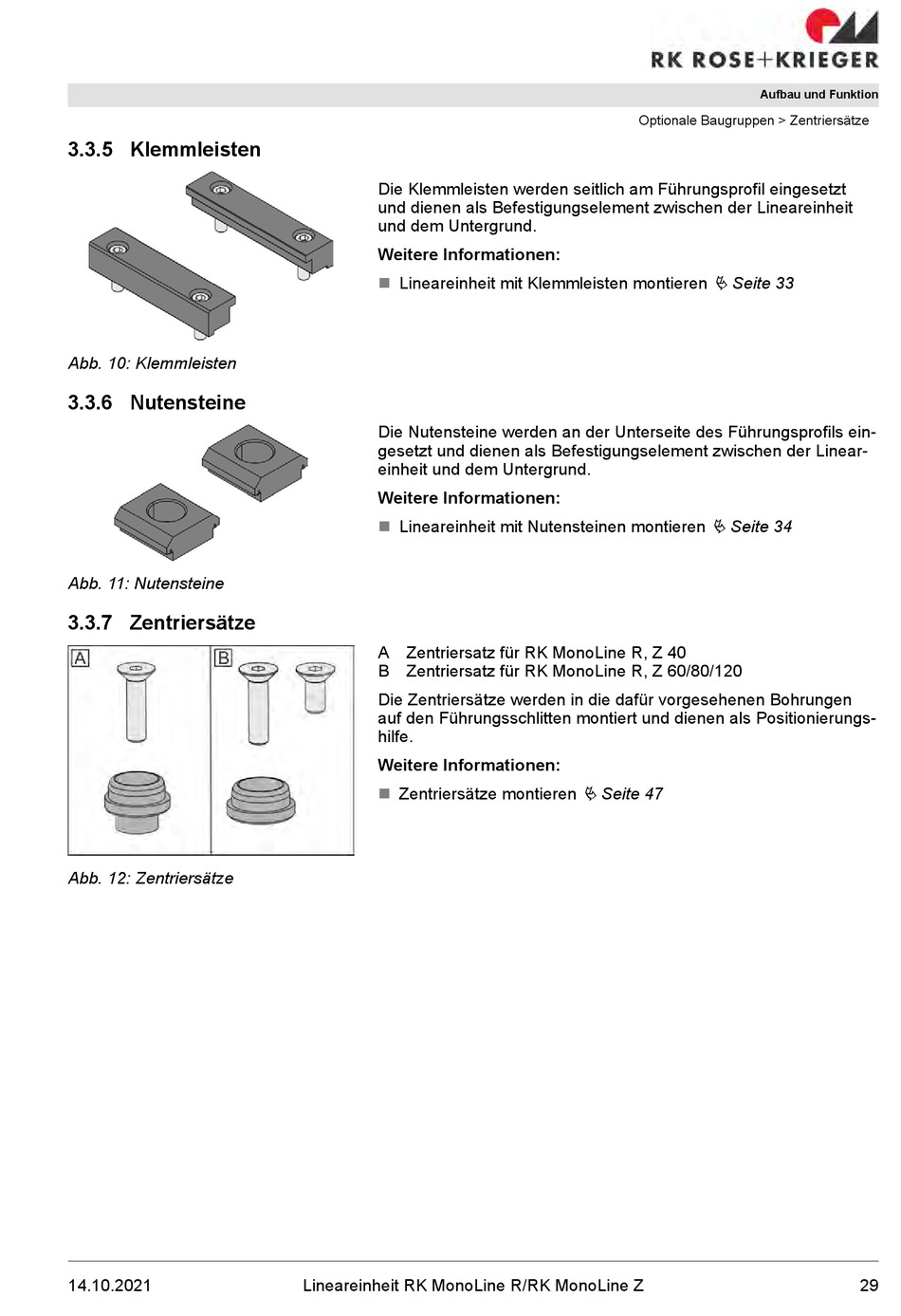

3.3.5 Klemmleisten
Abb. 10: Klemmleisten
3.3.6 Nutensteine
Abb. 11: Nutensteine
3.3.7 Zentriersätze
Abb. 12: Zentriersätze
14.10.2021
Die Klemmleisten werden seitlich am Führungsprofil eingesetzt
und dienen als Befestigungselement zwischen der Lineareinheit
und dem Untergrund.
Weitere Informationen:
n
Lineareinheit mit Klemmleisten montieren
Die Nutensteine werden an der Unterseite des Führungsprofils ein-
gesetzt und dienen als Befestigungselement zwischen der Linear-
einheit und dem Untergrund.
Weitere Informationen:
n
Lineareinheit mit Nutensteinen montieren
A Zentriersatz für RK MonoLine R, Z 40
B Zentriersatz für RK MonoLine R, Z 60/80/120
Die Zentriersätze werden in die dafür vorgesehenen Bohrungen
auf den Führungsschlitten montiert und dienen als Positionierungs-
hilfe.
Weitere Informationen:
n
Zentriersätze montieren
Lineareinheit RK MonoLine R/RK MonoLine Z
Optionale Baugruppen > Zentriersätze
Ä Seite 33
Ä Seite 34
Ä Seite 47
