9

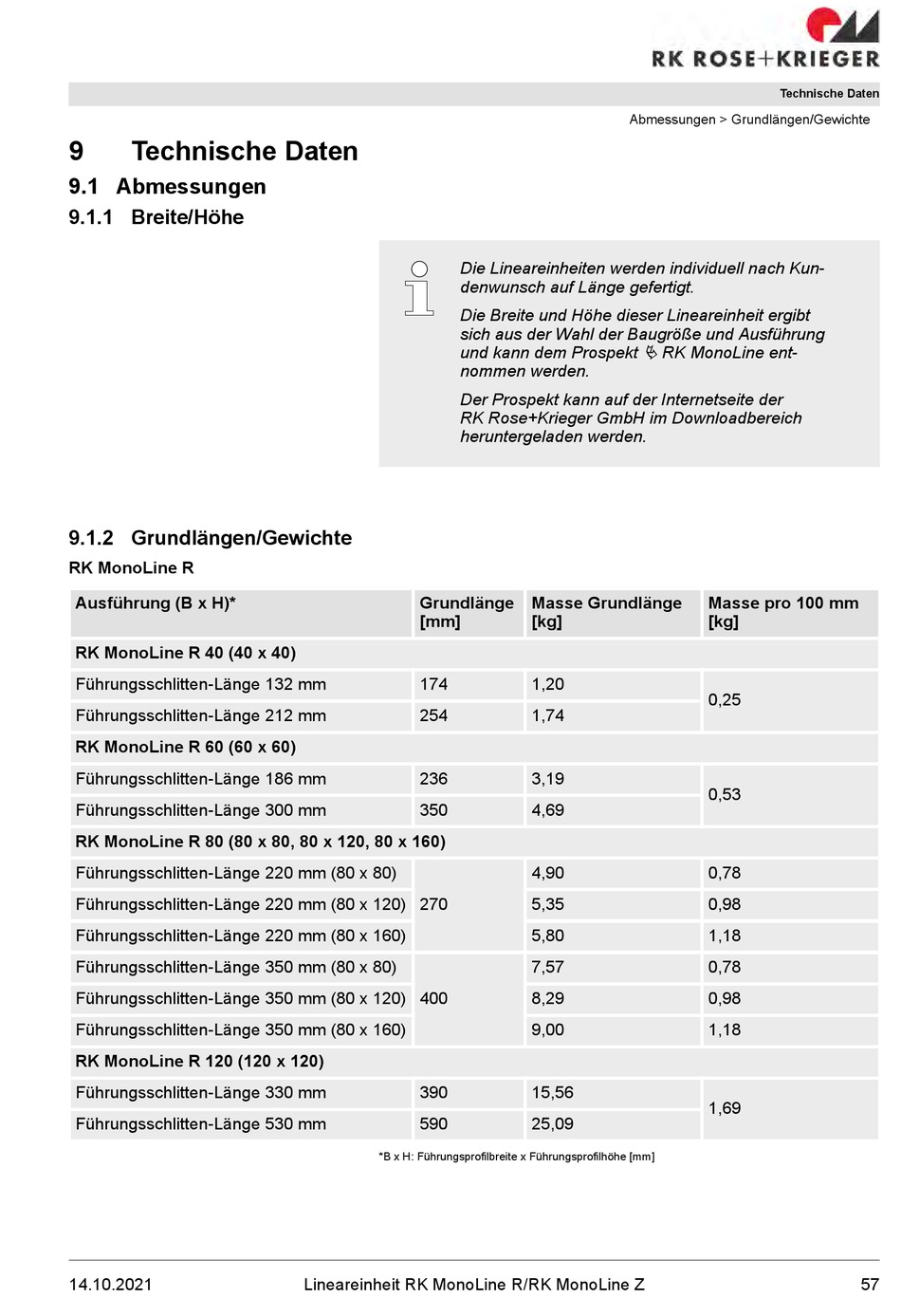

Technische Daten

9.1 Abmessungen

9.1.1 Breite/Höhe
9.1.2 Grundlängen/Gewichte
RK MonoLine R
Ausführung (B x H)*
RK MonoLine R 40 (40 x 40)
Führungsschlitten-Länge 132 mm
Führungsschlitten-Länge 212 mm
RK MonoLine R 60 (60 x 60)
Führungsschlitten-Länge 186 mm
Führungsschlitten-Länge 300 mm
RK MonoLine R 80 (80 x 80, 80 x 120, 80 x 160)
Führungsschlitten-Länge 220 mm (80 x 80)
Führungsschlitten-Länge 220 mm (80 x 120)
Führungsschlitten-Länge 220 mm (80 x 160)
Führungsschlitten-Länge 350 mm (80 x 80)
Führungsschlitten-Länge 350 mm (80 x 120)
Führungsschlitten-Länge 350 mm (80 x 160)
RK MonoLine R 120 (120 x 120)
Führungsschlitten-Länge 330 mm
Führungsschlitten-Länge 530 mm
14.10.2021
Die Lineareinheiten werden individuell nach Kun-
denwunsch auf Länge gefertigt.
Die Breite und Höhe dieser Lineareinheit ergibt
sich aus der Wahl der Baugröße und Ausführung
und kann dem Prospekt
nommen werden.
Der Prospekt kann auf der Internetseite der
RK Rose+Krieger GmbH im Downloadbereich
heruntergeladen werden.
Grundlänge
[mm]
174
254
236
350
270
400
390
590
*B x H: Führungsprofilbreite x Führungsprofilhöhe [mm]
Lineareinheit RK MonoLine R/RK MonoLine Z
Abmessungen > Grundlängen/Gewichte
Ä RK MonoLine ent-
Masse Grundlänge
[kg]
1,20
1,74
3,19
4,69
4,90
5,35
5,80
7,57
8,29
9,00
15,56
25,09

Technische Daten

Masse pro 100 mm
[kg]
0,25
0,53
0,78
0,98
1,18
0,78
0,98
1,18
1,69
