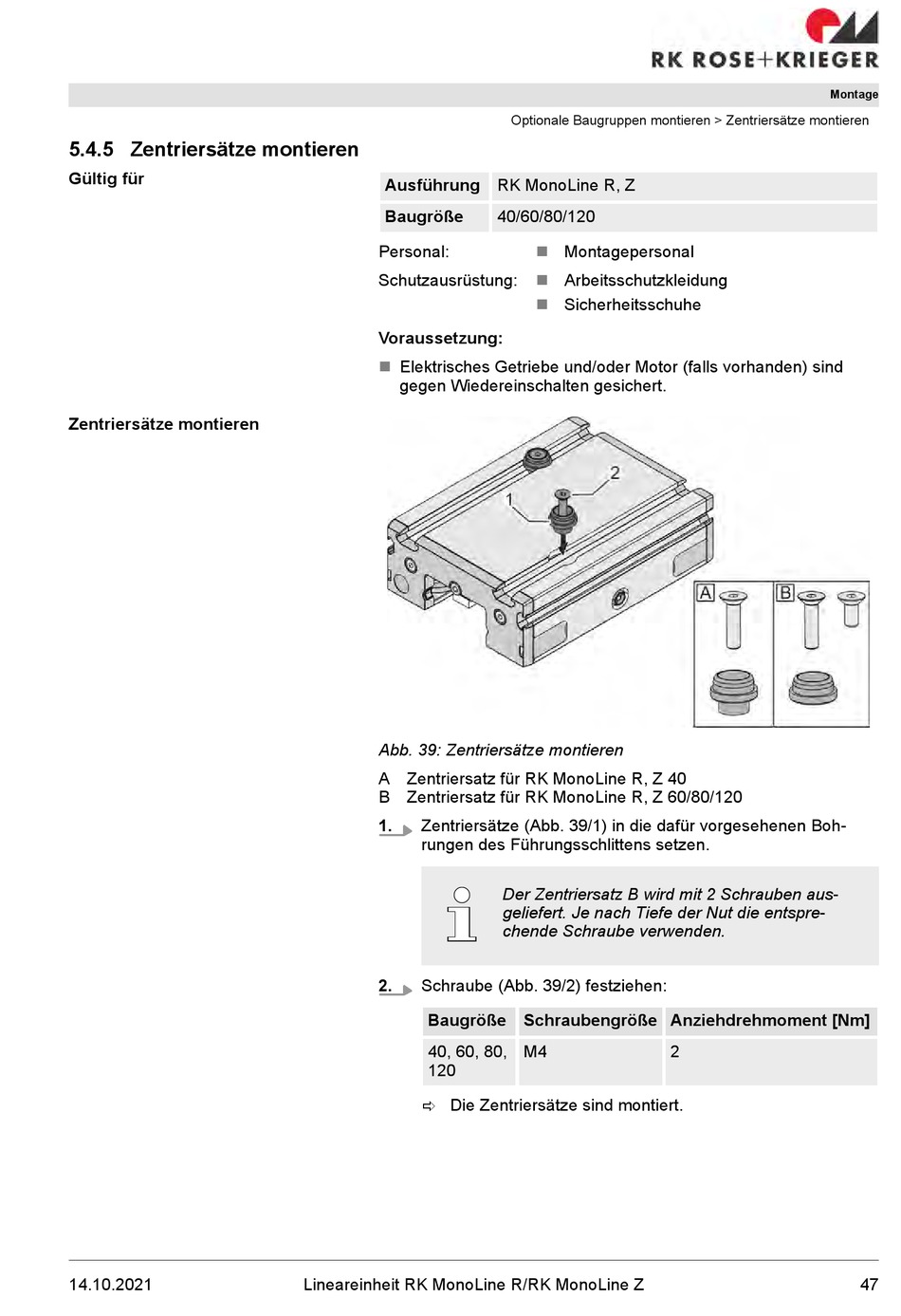

5.4.5 Zentriersätze montieren
Gültig für
Zentriersätze montieren
14.10.2021
Ausführung RK MonoLine R, Z
Baugröße
Personal:
Schutzausrüstung:
Voraussetzung:
n Elektrisches Getriebe und/oder Motor (falls vorhanden) sind
gegen Wiedereinschalten gesichert.
Abb. 39: Zentriersätze montieren
A Zentriersatz für RK MonoLine R, Z 40
B Zentriersatz für RK MonoLine R, Z 60/80/120
1. Zentriersätze (Abb. 39/1) in die dafür vorgesehenen Boh-
rungen des Führungsschlittens setzen.
2. Schraube (Abb. 39/2) festziehen:
Baugröße Schraubengröße Anziehdrehmoment [Nm]
40, 60, 80,
120
ð Die Zentriersätze sind montiert.
Lineareinheit RK MonoLine R/RK MonoLine Z
Optionale Baugruppen montieren > Zentriersätze montieren
40/60/80/120
n Montagepersonal
n Arbeitsschutzkleidung
n Sicherheitsschuhe
Der Zentriersatz B wird mit 2 Schrauben aus-
geliefert. Je nach Tiefe der Nut die entspre-
chende Schraube verwenden.
M4
Montage
2
47
