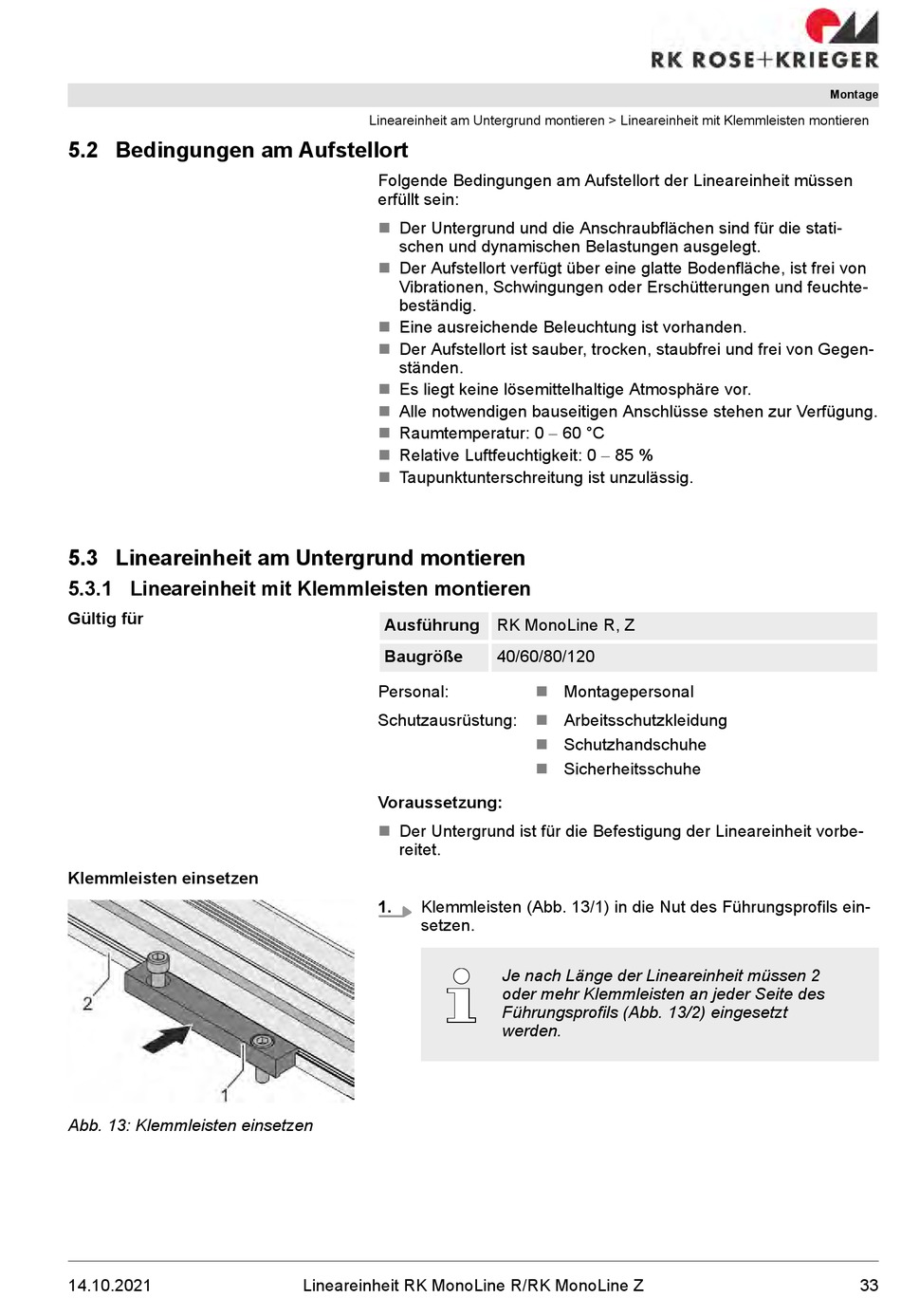

5.2 Bedingungen am Aufstellort

5.3 Lineareinheit am Untergrund montieren

5.3.1 Lineareinheit mit Klemmleisten montieren

Gültig für
Klemmleisten einsetzen
Abb. 13: Klemmleisten einsetzen
14.10.2021
Lineareinheit am Untergrund montieren > Lineareinheit mit Klemmleisten montieren
Folgende Bedingungen am Aufstellort der Lineareinheit müssen
erfüllt sein:
n Der Untergrund und die Anschraubflächen sind für die stati-
schen und dynamischen Belastungen ausgelegt.
n Der Aufstellort verfügt über eine glatte Bodenfläche, ist frei von
Vibrationen, Schwingungen oder Erschütterungen und feuchte-
beständig.
Eine ausreichende Beleuchtung ist vorhanden.
n
Der Aufstellort ist sauber, trocken, staubfrei und frei von Gegen-
n
ständen.
n Es liegt keine lösemittelhaltige Atmosphäre vor.
n Alle notwendigen bauseitigen Anschlüsse stehen zur Verfügung.
Raumtemperatur: 0 - 60 °C
n
Relative Luftfeuchtigkeit: 0 - 85 %
n
n Taupunktunterschreitung ist unzulässig.
Ausführung RK MonoLine R, Z
Baugröße
Personal:
Schutzausrüstung:
Voraussetzung:
n Der Untergrund ist für die Befestigung der Lineareinheit vorbe-
reitet.
1. Klemmleisten (Abb. 13/1) in die Nut des Führungsprofils ein-
setzen.
Lineareinheit RK MonoLine R/RK MonoLine Z
40/60/80/120
Montagepersonal
n
n Arbeitsschutzkleidung
n Schutzhandschuhe
n Sicherheitsschuhe
Je nach Länge der Lineareinheit müssen 2
oder mehr Klemmleisten an jeder Seite des
Führungsprofils (Abb. 13/2) eingesetzt
werden.
Montage
