Gültig für

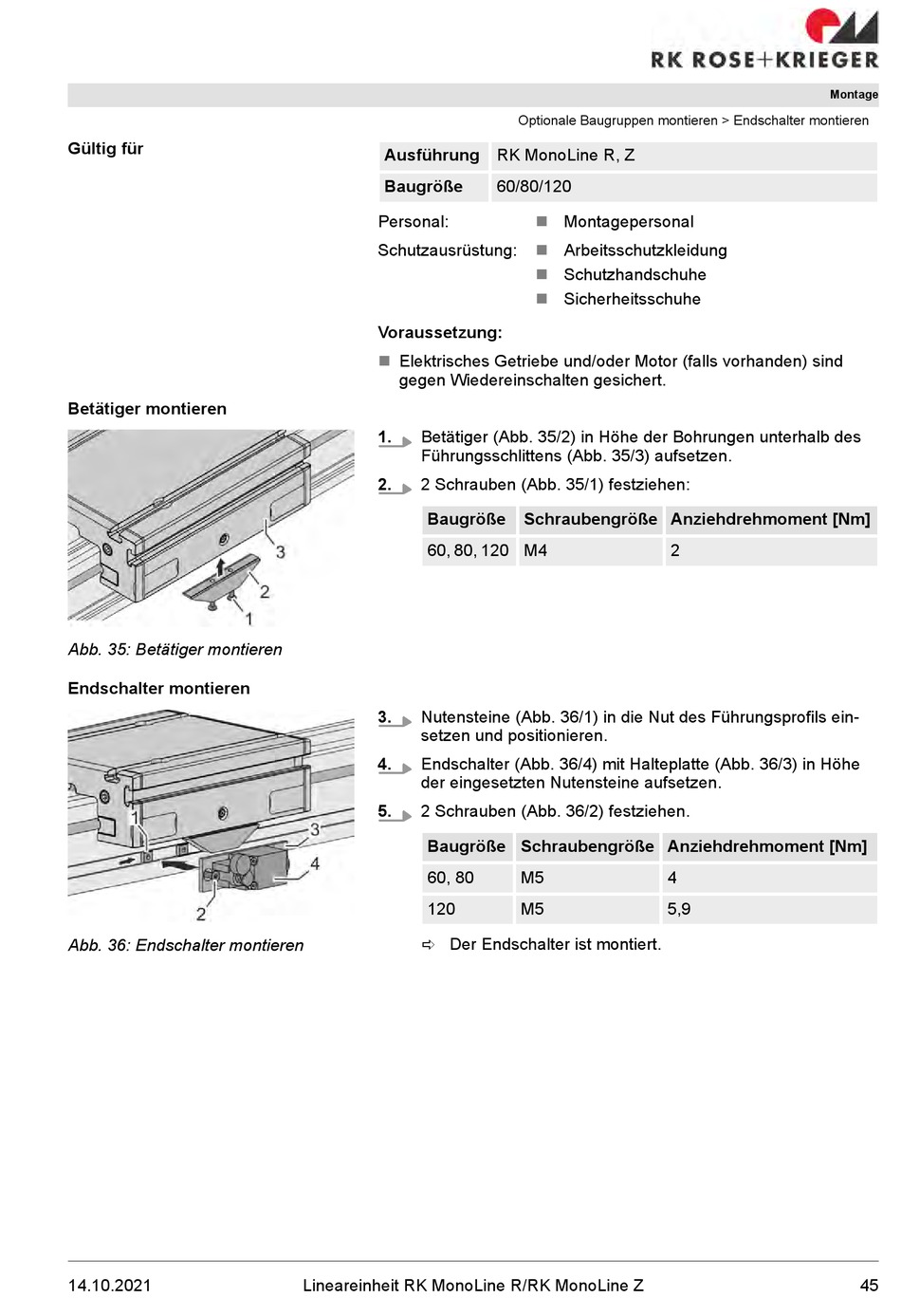

Betätiger montieren
Abb. 35: Betätiger montieren
Endschalter montieren
Abb. 36: Endschalter montieren
14.10.2021
Ausführung RK MonoLine R, Z
Baugröße
Personal:
Schutzausrüstung:
Voraussetzung:
Elektrisches Getriebe und/oder Motor (falls vorhanden) sind
n
gegen Wiedereinschalten gesichert.
1. Betätiger (Abb. 35/2) in Höhe der Bohrungen unterhalb des
Führungsschlittens (Abb. 35/3) aufsetzen.
2. 2 Schrauben (Abb. 35/1) festziehen:
Baugröße
60, 80, 120 M4
3. Nutensteine (Abb. 36/1) in die Nut des Führungsprofils ein-
setzen und positionieren.
4. Endschalter (Abb. 36/4) mit Halteplatte (Abb. 36/3) in Höhe
der eingesetzten Nutensteine aufsetzen.
5. 2 Schrauben (Abb. 36/2) festziehen.
Baugröße Schraubengröße Anziehdrehmoment [Nm]
60, 80
120
ð Der Endschalter ist montiert.
Lineareinheit RK MonoLine R/RK MonoLine Z
Optionale Baugruppen montieren > Endschalter montieren
60/80/120
n Montagepersonal
Arbeitsschutzkleidung
n
n Schutzhandschuhe
n Sicherheitsschuhe
Schraubengröße Anziehdrehmoment [Nm]
M5
M5
Montage
2
4
5,9
45
