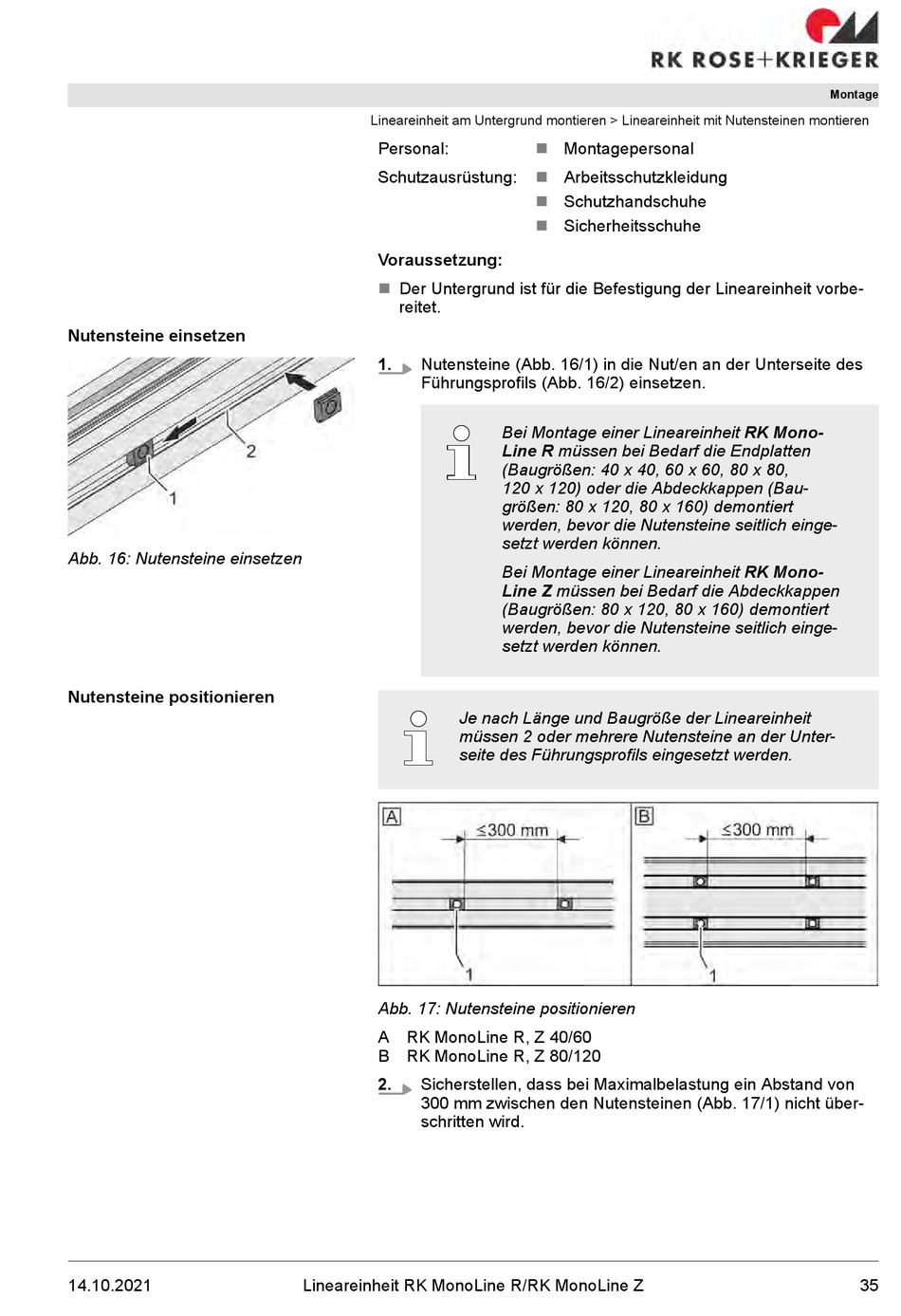

Nutensteine einsetzen
Abb. 16: Nutensteine einsetzen
Nutensteine positionieren
14.10.2021
Lineareinheit am Untergrund montieren > Lineareinheit mit Nutensteinen montieren
Personal:
Schutzausrüstung:
Voraussetzung:
n Der Untergrund ist für die Befestigung der Lineareinheit vorbe-
reitet.
1. Nutensteine (Abb. 16/1) in die Nut/en an der Unterseite des
Führungsprofils (Abb. 16/2) einsetzen.
Je nach Länge und Baugröße der Lineareinheit
müssen 2 oder mehrere Nutensteine an der Unter-
seite des Führungsprofils eingesetzt werden.
Abb. 17: Nutensteine positionieren
A RK MonoLine R, Z 40/60
B RK MonoLine R, Z 80/120
2. Sicherstellen, dass bei Maximalbelastung ein Abstand von
300 mm zwischen den Nutensteinen (Abb. 17/1) nicht über-
schritten wird.
Lineareinheit RK MonoLine R/RK MonoLine Z
Montagepersonal
n
n Arbeitsschutzkleidung
n Schutzhandschuhe
n Sicherheitsschuhe
Bei Montage einer Lineareinheit RK Mono-
Line R müssen bei Bedarf die Endplatten
(Baugrößen: 40 x 40, 60 x 60, 80 x 80,
120 x 120) oder die Abdeckkappen (Bau-
größen: 80 x 120, 80 x 160) demontiert
werden, bevor die Nutensteine seitlich einge-
setzt werden können.
Bei Montage einer Lineareinheit RK Mono-
Line Z müssen bei Bedarf die Abdeckkappen
(Baugrößen: 80 x 120, 80 x 160) demontiert
werden, bevor die Nutensteine seitlich einge-
setzt werden können.
Montage
