Aufbau und Funktion
Funktionsbeschreibung
RK MonoLine Z

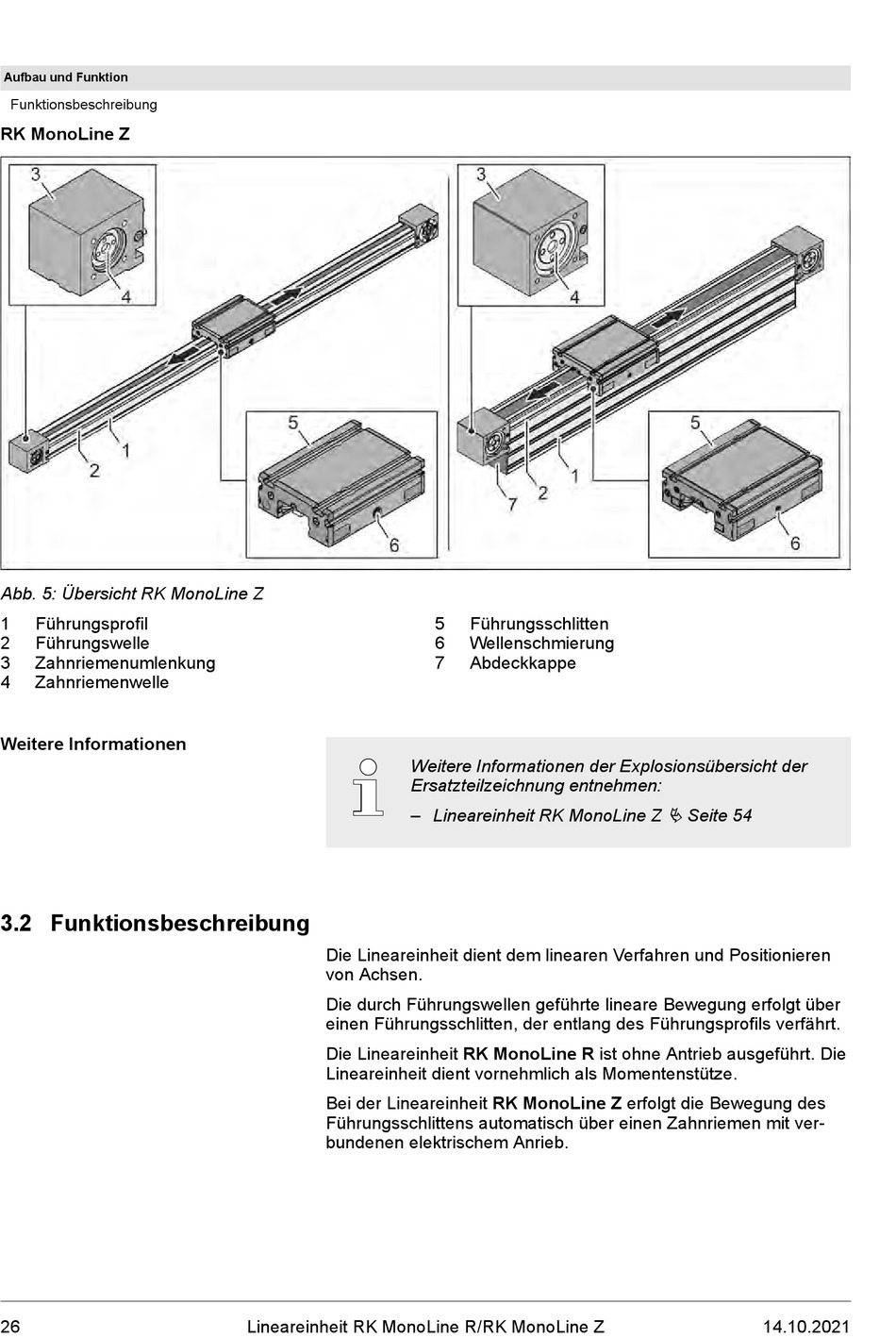

Abb. 5: Übersicht RK MonoLine Z
1
Führungsprofil
2
Führungswelle
3
Zahnriemenumlenkung
4
Zahnriemenwelle
Weitere Informationen
3.2 Funktionsbeschreibung
26
Weitere Informationen der Explosionsübersicht der
Ersatzteilzeichnung entnehmen:
– Lineareinheit RK MonoLine Z
Die Lineareinheit dient dem linearen Verfahren und Positionieren
von Achsen.
Die durch Führungswellen geführte lineare Bewegung erfolgt über
einen Führungsschlitten, der entlang des Führungsprofils verfährt.
Die Lineareinheit RK MonoLine R ist ohne Antrieb ausgeführt. Die
Lineareinheit dient vornehmlich als Momentenstütze.
Bei der Lineareinheit RK MonoLine Z erfolgt die Bewegung des
Führungsschlittens automatisch über einen Zahnriemen mit ver-
bundenen elektrischem Anrieb.
Lineareinheit RK MonoLine R/RK MonoLine Z
5
Führungsschlitten
6
Wellenschmierung
7
Abdeckkappe
Ä Seite 54
