Montage
Optionale Baugruppen montieren > Motor montieren

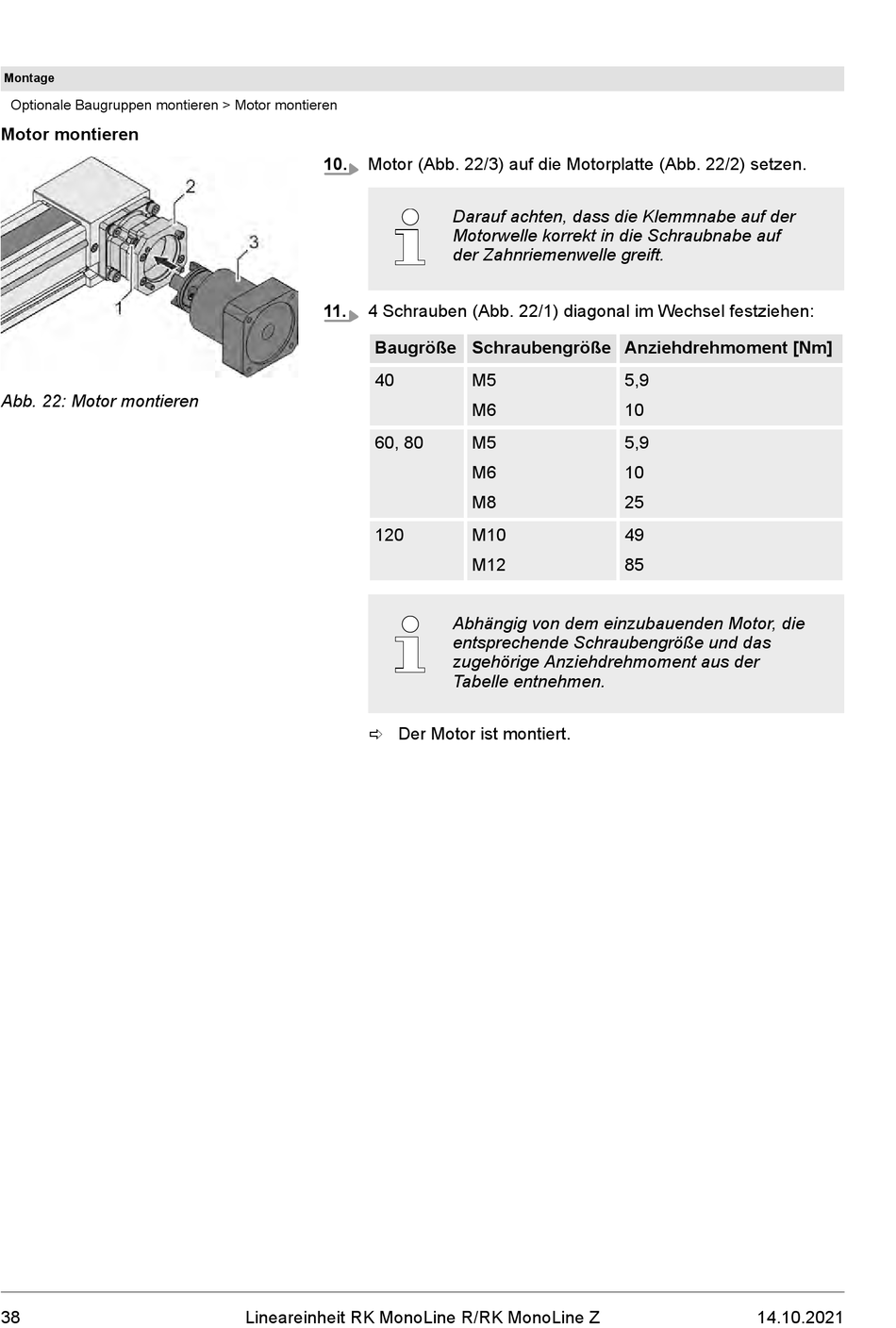

Motor montieren
Abb. 22: Motor montieren
38
10.
Motor (Abb. 22/3) auf die Motorplatte (Abb. 22/2) setzen.
11.
4 Schrauben (Abb. 22/1) diagonal im Wechsel festziehen:
Baugröße Schraubengröße Anziehdrehmoment [Nm]
40
60, 80
120
ð Der Motor ist montiert.
Lineareinheit RK MonoLine R/RK MonoLine Z
Darauf achten, dass die Klemmnabe auf der
Motorwelle korrekt in die Schraubnabe auf
der Zahnriemenwelle greift.
M5
M6
M5
M6
M8
M10
M12
Abhängig von dem einzubauenden Motor, die
entsprechende Schraubengröße und das
zugehörige Anziehdrehmoment aus der
Tabelle entnehmen.
5,9
10
5,9
10
25
49
85
