RK Rose+Krieger RK MonoLine R Montageanleitung Seite 37

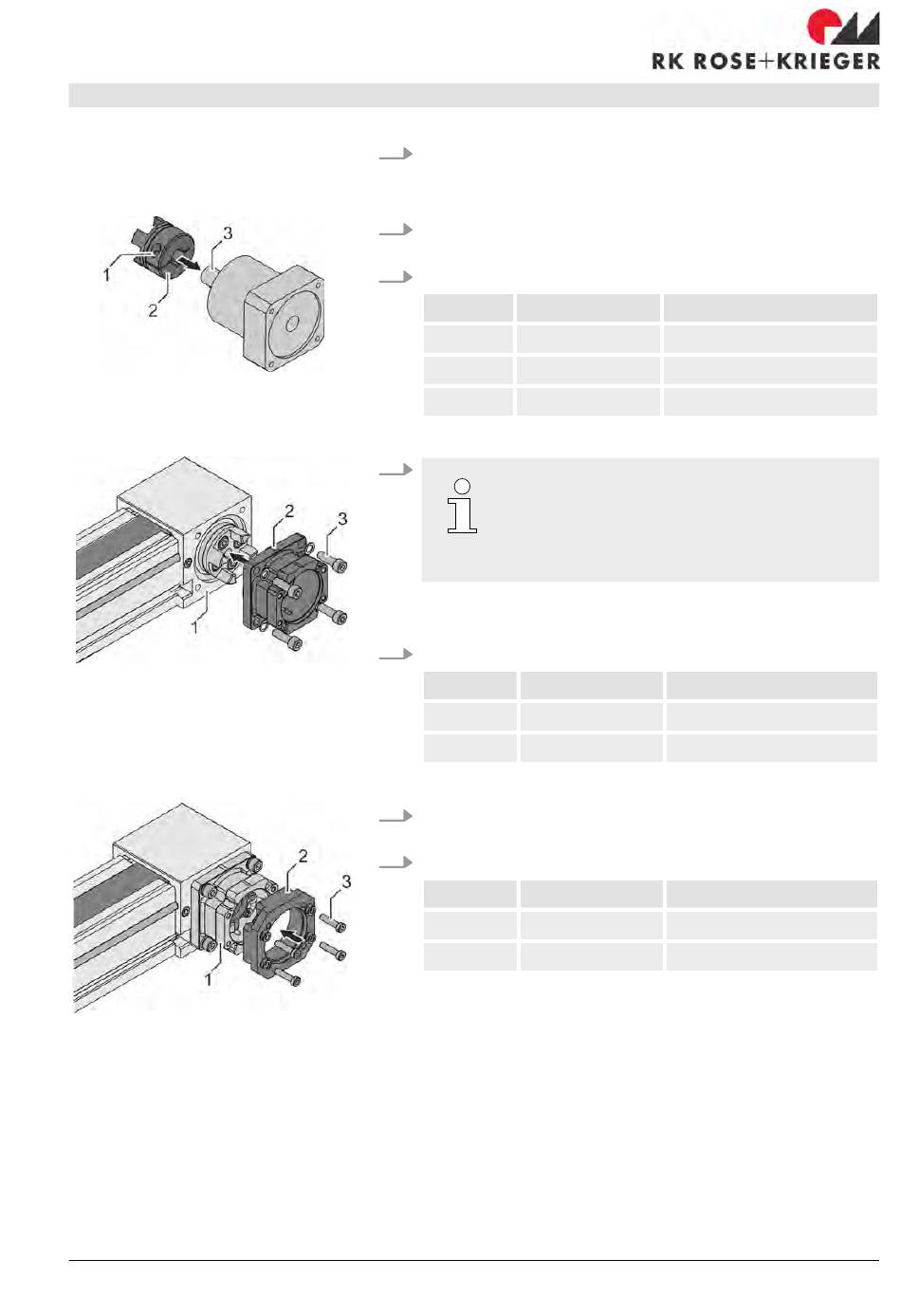

Klemmnabe montieren
Abb. 19: Klemmnabe montieren
Kupplungsgehäuse montieren
Abb. 20: Kupplungsgehäuse mon-
tieren
Motorplatte montieren
Abb. 21: Motorplatte montieren
14.10.2021
3. Zahnkranz (Abb. 18/4) in die Schraubnabe (Abb. 18/2) ein-
setzen.
4. Klemmnabe (Abb. 19/2) der Kupplung auf die Motorwelle
(Abb. 19/3) des Motors schieben.
5. Schraube (Abb. 19/1) an der Klemmnabe festziehen:
Baugröße Schraubengröße Anziehdrehmoment [Nm]
40
60, 80
120
6.
Kupplungsgehäuse (Abb. 20/2) auf die Zahnriemenumlen-
kung (Abb. 20/1) setzen.
7. 4 Schrauben (Abb. 20/3) diagonal im Wechsel festziehen:
Baugröße
40
60, 80, 120 M8
8. Motorplatte (Abb. 21/2) auf das Kupplungsgehäuse
(Abb. 21/1) setzen.
9. 4 Schrauben (Abb. 21/3) diagonal im Wechsel festziehen:
Baugröße
40
60, 80, 120 M6
Lineareinheit RK MonoLine R/RK MonoLine Z
Optionale Baugruppen montieren > Motor montieren
M3 1,4
M6 10,5
M8 25
Bei RK MonoLine Z 40 gilt:
Bevor das Kupplungsgehäuse montiert wird,
den Zentrierring in die Zahnriemenumlen-
kung einsetzen.
Schraubengröße Anziehdrehmoment [Nm]
M5 5,9
25
Schraubengröße Anziehdrehmoment [Nm]
M5 4
10
Montage
37
