Überblick
1 Überblick
Lineareinheit

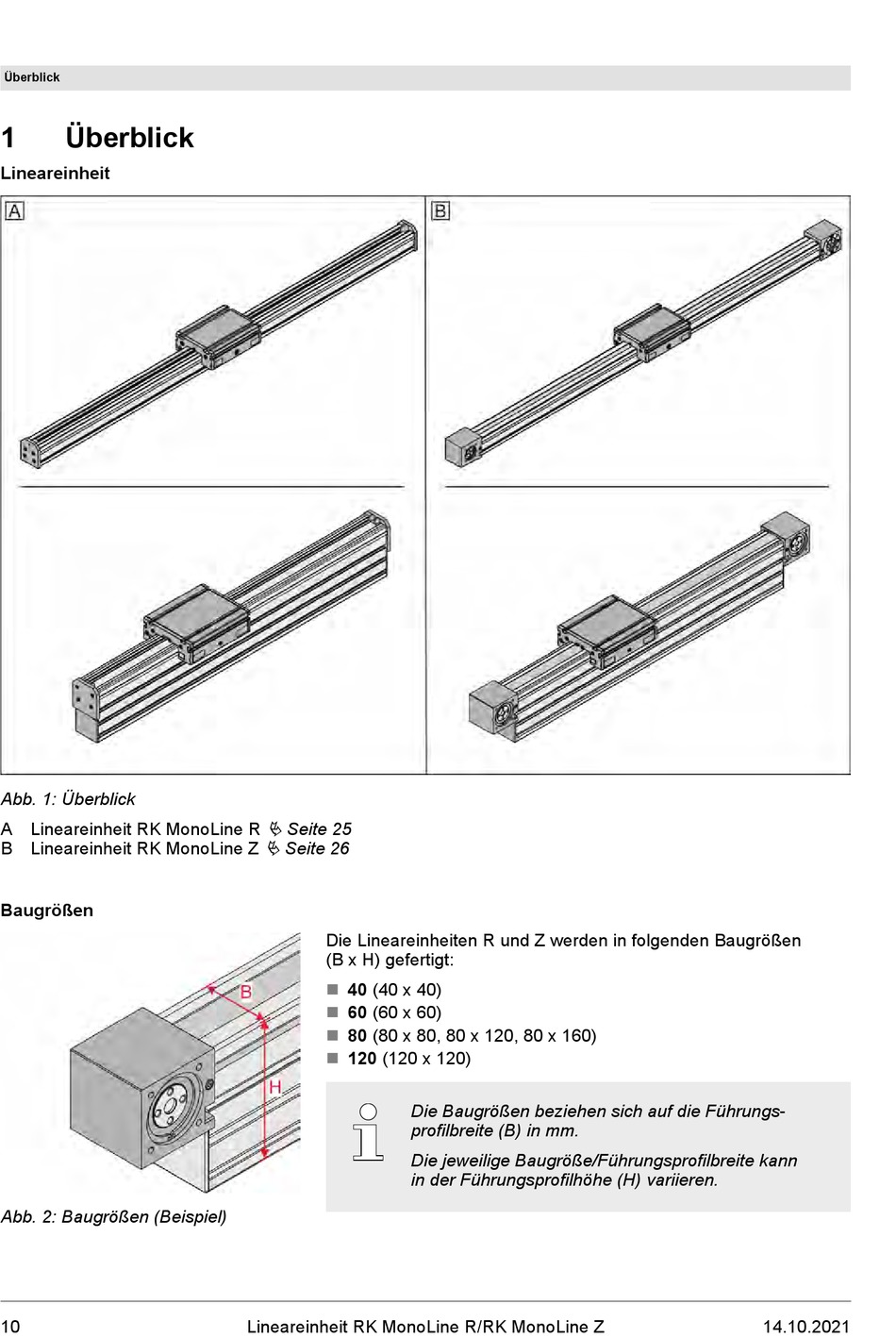

Abb. 1: Überblick
A Lineareinheit RK MonoLine R
B Lineareinheit RK MonoLine Z
Baugrößen
Abb. 2: Baugrößen (Beispiel)
10
Ä Seite 25
Ä Seite 26
Die Lineareinheiten R und Z werden in folgenden Baugrößen
(B x H) gefertigt:
n 40 (40 x 40)
n 60 (60 x 60)
n 80 (80 x 80, 80 x 120, 80 x 160)
n 120 (120 x 120)
Die Baugrößen beziehen sich auf die Führungs-
profilbreite (B) in mm.
Die jeweilige Baugröße/Führungsprofilbreite kann
in der Führungsprofilhöhe (H) variieren.
