3.3 Optionale Baugruppen

3.3.1 Motor und Motoranbausatz

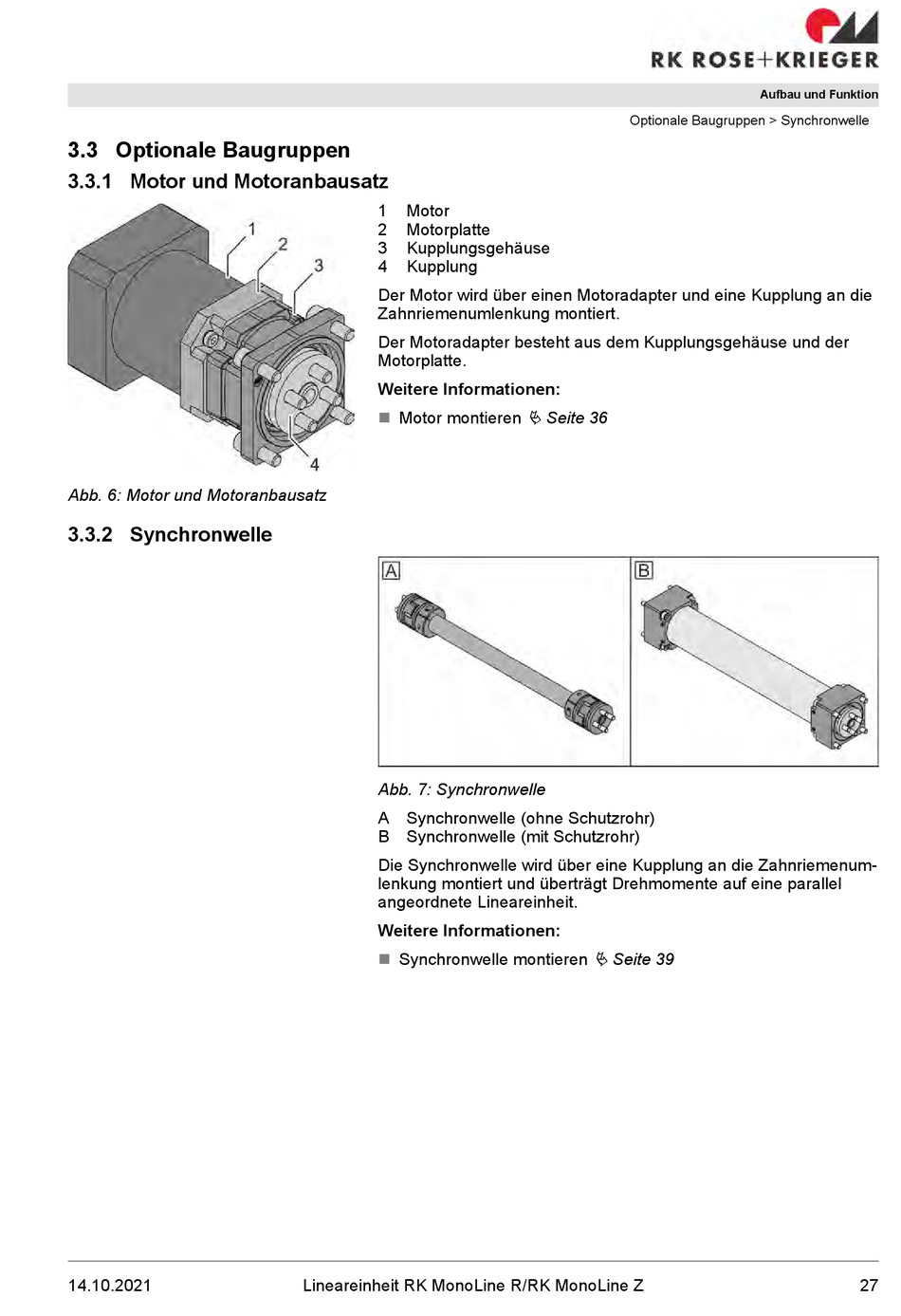

Abb. 6: Motor und Motoranbausatz

3.3.2 Synchronwelle

14.10.2021
1 Motor
2 Motorplatte
3 Kupplungsgehäuse
4 Kupplung
Der Motor wird über einen Motoradapter und eine Kupplung an die
Zahnriemenumlenkung montiert.
Der Motoradapter besteht aus dem Kupplungsgehäuse und der
Motorplatte.
Weitere Informationen:
n Motor montieren
Abb. 7: Synchronwelle
A Synchronwelle (ohne Schutzrohr)
B Synchronwelle (mit Schutzrohr)
Die Synchronwelle wird über eine Kupplung an die Zahnriemenum-
lenkung montiert und überträgt Drehmomente auf eine parallel
angeordnete Lineareinheit.
Weitere Informationen:
n Synchronwelle montieren
Lineareinheit RK MonoLine R/RK MonoLine Z
Optionale Baugruppen > Synchronwelle
Ä Seite 36
Ä Seite 39
