Montage
Optionale Baugruppen montieren > Endschalter montieren

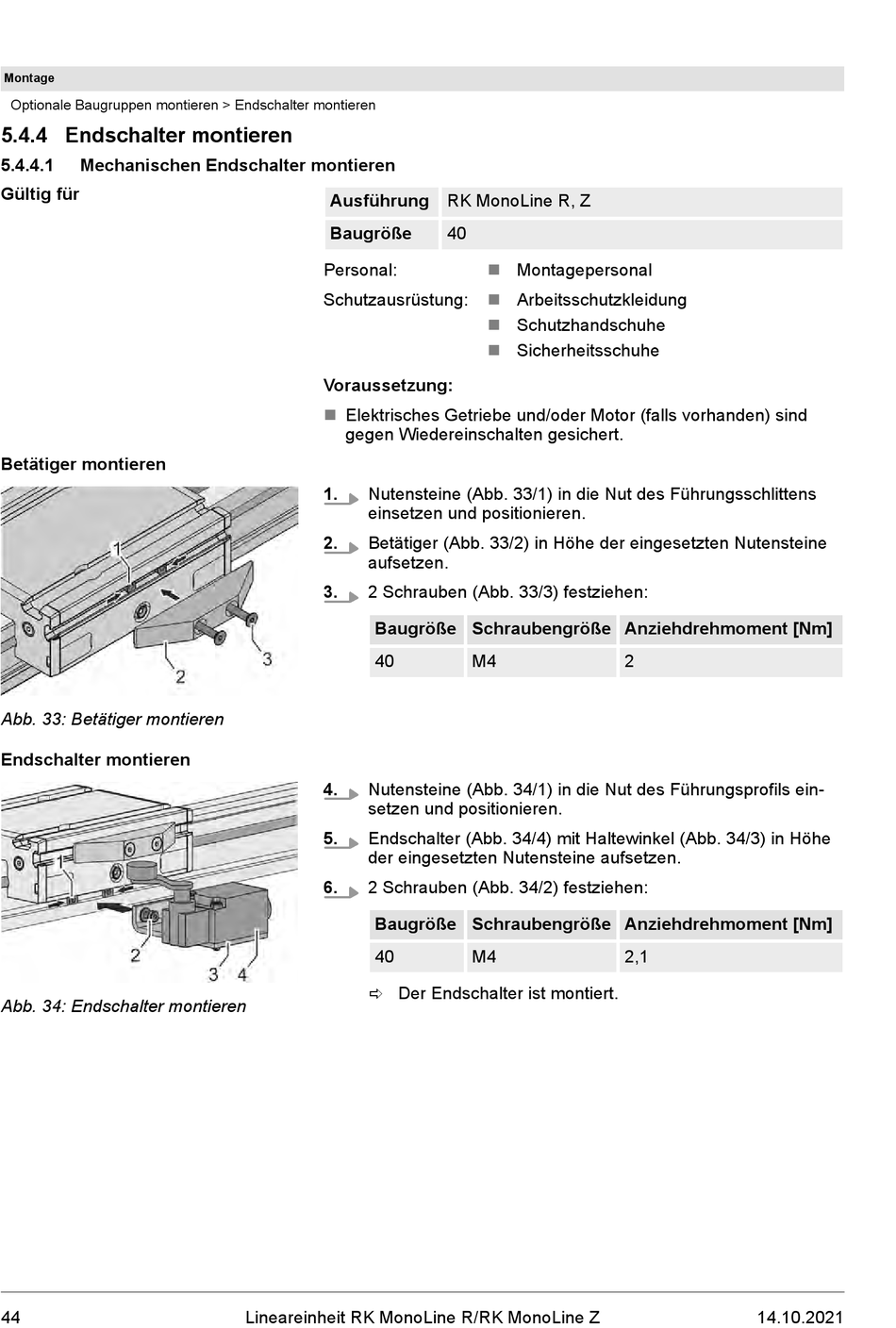

5.4.4 Endschalter montieren

5.4.4.1

Mechanischen Endschalter montieren

Gültig für
Betätiger montieren
Abb. 33: Betätiger montieren
Endschalter montieren
Abb. 34: Endschalter montieren
44
Ausführung RK MonoLine R, Z
Baugröße
Personal:
Schutzausrüstung:
Voraussetzung:
n Elektrisches Getriebe und/oder Motor (falls vorhanden) sind
gegen Wiedereinschalten gesichert.
1. Nutensteine (Abb. 33/1) in die Nut des Führungsschlittens
einsetzen und positionieren.
2. Betätiger (Abb. 33/2) in Höhe der eingesetzten Nutensteine
aufsetzen.
3. 2 Schrauben (Abb. 33/3) festziehen:
Baugröße Schraubengröße Anziehdrehmoment [Nm]
40
4. Nutensteine (Abb. 34/1) in die Nut des Führungsprofils ein-
setzen und positionieren.
5. Endschalter (Abb. 34/4) mit Haltewinkel (Abb. 34/3) in Höhe
der eingesetzten Nutensteine aufsetzen.
6. 2 Schrauben (Abb. 34/2) festziehen:
Baugröße Schraubengröße Anziehdrehmoment [Nm]
40
ð Der Endschalter ist montiert.
Lineareinheit RK MonoLine R/RK MonoLine Z
40
n Montagepersonal
n Arbeitsschutzkleidung
n Schutzhandschuhe
n Sicherheitsschuhe
M4
M4
2
2,1
14.10.2021
