Ersatzteilliste Lineareinheit RK MonoLine Z

7.3 Ersatzteilliste Lineareinheit RK MonoLine Z

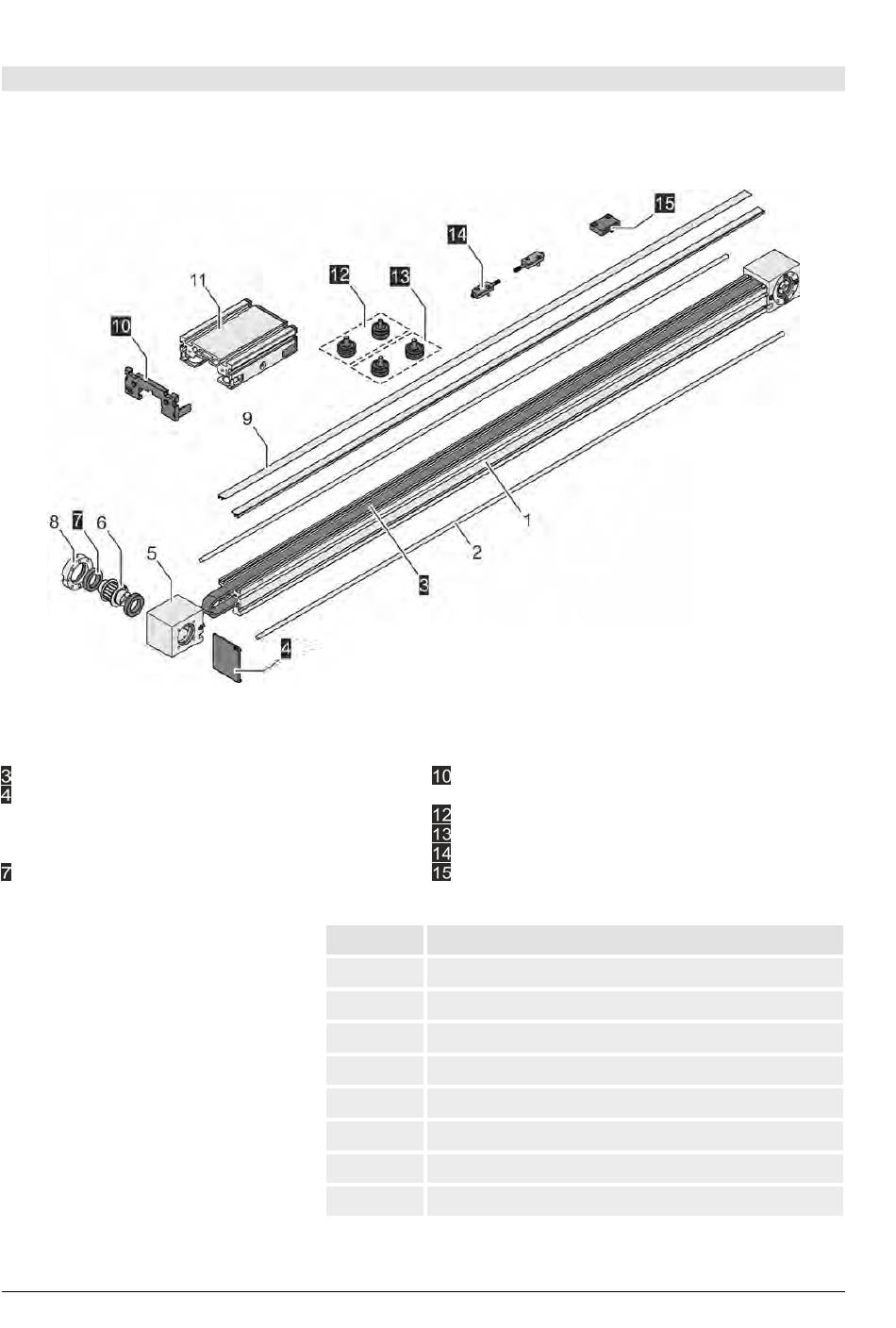

Ersatzteilzeichnung
Abb. 42: Lineareinheit RK MonoLine Z
1 Führungsprofil
2 Führungswelle
Zahnriemen
Abdeckkappe Führungsprofil
(80 x 120, 80 x 160)
5 Zahnriemenumlenkung
6 Zahnriemenscheibe
Rillenkugellager
Ersatzteilliste
54
- Explosionsübersicht
Nr.
Abb. 42/3
Abb. 42/4
Abb. 42/7
Abb. 42/10 Abdeckkappe Führungsschlitten
Abb. 42/12 Laufrolle mit zentrischem Bolzen
Abb. 42/13 Laufrolle mit exzentrischem Bolzen
Abb. 42/14 Zahnriemenspannsatz
Abb. 42/15 Wellenschmierung
Lineareinheit RK MonoLine R/RK MonoLine Z
8 Lagerring
9 Zahnriemenabdeckprofil
Abdeckkappe Führungsschlitten
11 Führungsschlitten
Laufrolle mit zentrischem Bolzen
Laufrolle mit exzentrischem Bolzen
Zahnriemenspannsatz
Wellenschmierung
Ersatzteile RK MonoLine Z 40/60/80/120
Zahnriemen
Abdeckkappe Führungsprofil
Rillenkugellager
