Aufbau und Funktion

3.1 Übersicht
RK MonoLine R

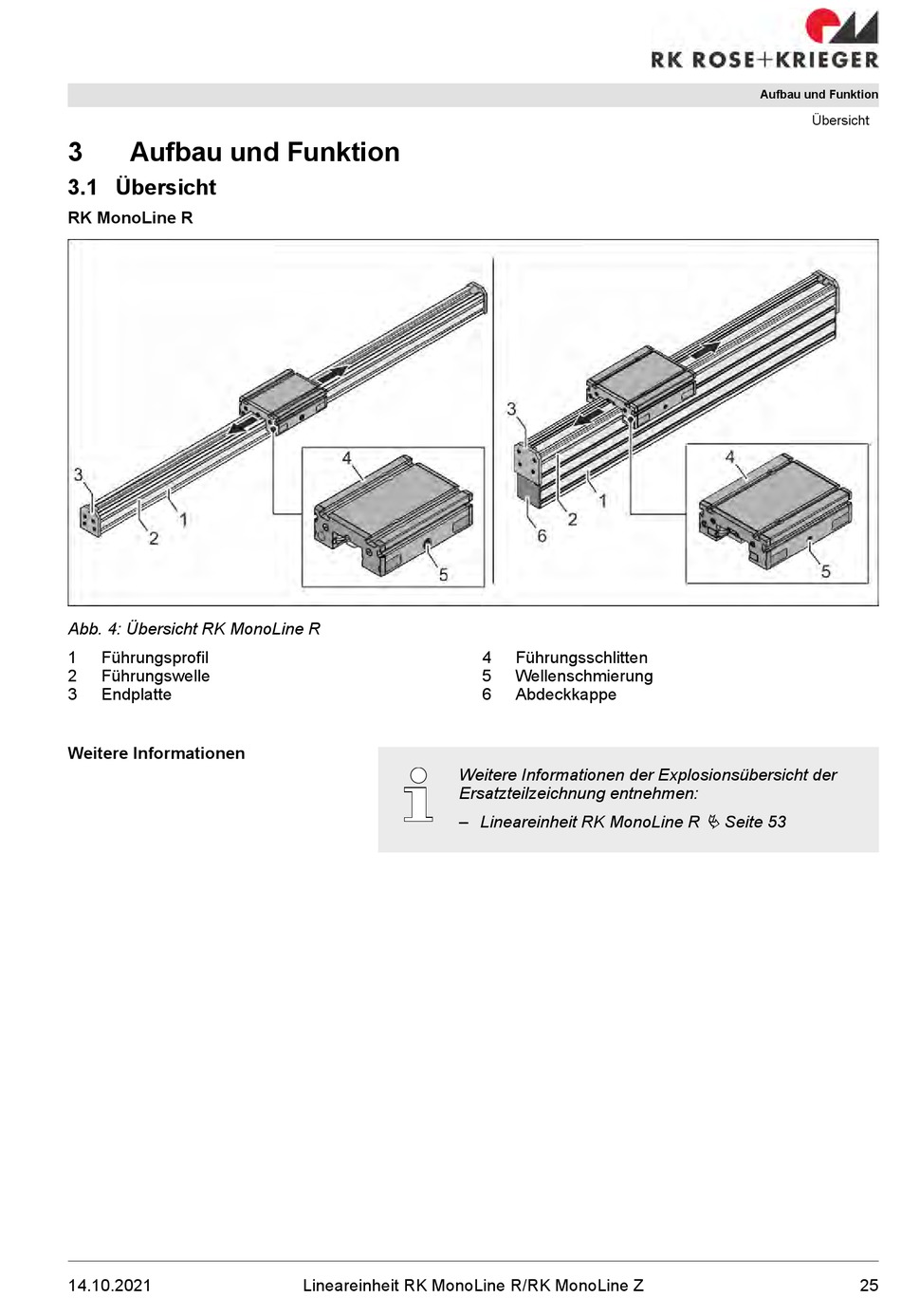

Abb. 4: Übersicht RK MonoLine R
1 Führungsprofil
2 Führungswelle
3 Endplatte
Weitere Informationen
14.10.2021
Weitere Informationen der Explosionsübersicht der
Ersatzteilzeichnung entnehmen:
– Lineareinheit RK MonoLine R
Lineareinheit RK MonoLine R/RK MonoLine Z
4 Führungsschlitten
5 Wellenschmierung
6 Abdeckkappe

Aufbau und Funktion

Übersicht
Ä Seite 53
