Aufbau und Funktion
Optionale Baugruppen > Endschalter

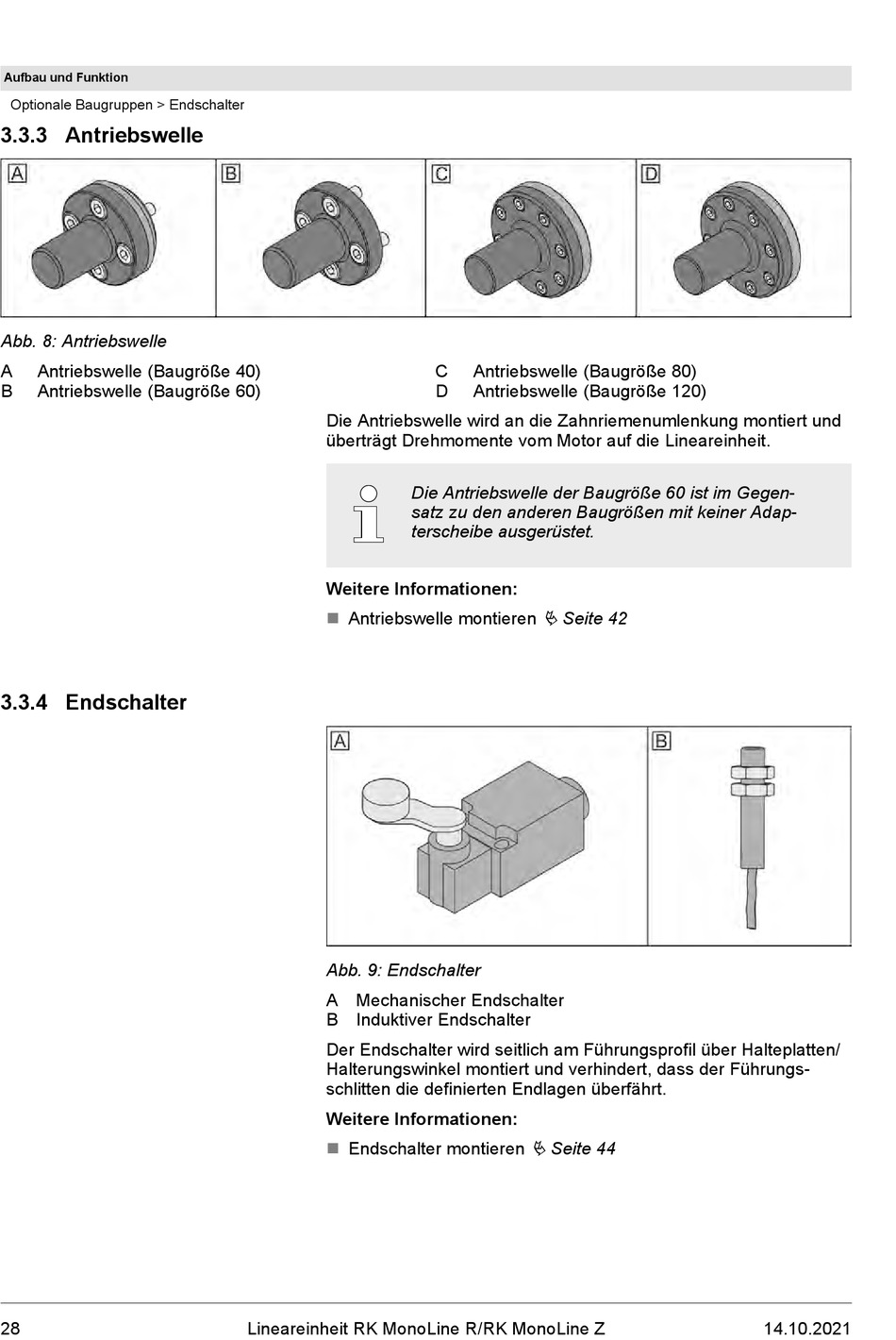

3.3.3 Antriebswelle
Abb. 8: Antriebswelle
A
Antriebswelle (Baugröße 40)
B
Antriebswelle (Baugröße 60)
3.3.4 Endschalter
28
Die Antriebswelle wird an die Zahnriemenumlenkung montiert und
überträgt Drehmomente vom Motor auf die Lineareinheit.
Die Antriebswelle der Baugröße 60 ist im Gegen-
satz zu den anderen Baugrößen mit keiner Adap-
terscheibe ausgerüstet.
Weitere Informationen:
n
Antriebswelle montieren
Abb. 9: Endschalter
A Mechanischer Endschalter
B Induktiver Endschalter
Der Endschalter wird seitlich am Führungsprofil über Halteplatten/
Halterungswinkel montiert und verhindert, dass der Führungs-
schlitten die definierten Endlagen überfährt.
Weitere Informationen:
Endschalter montieren
n
Lineareinheit RK MonoLine R/RK MonoLine Z
C
Antriebswelle (Baugröße 80)
D
Antriebswelle (Baugröße 120)
Ä Seite 42
Ä Seite 44
14.10.2021
