Anschlussbeispiele
8.7.4 EnDat 2.1 mit sinusförmigen Signalen (1 V
Spannung (VCC) variiert mit eingestelltem Messsystem
Wird das aufgesteckte Messsystem mit einer falschen Spannung betrieben, kann es be-
schädigt werden.
→ Überprüfen Sie vor dem Anschließen, ob das richtige Messsystem in der Soft-
ware parametriert wurde.

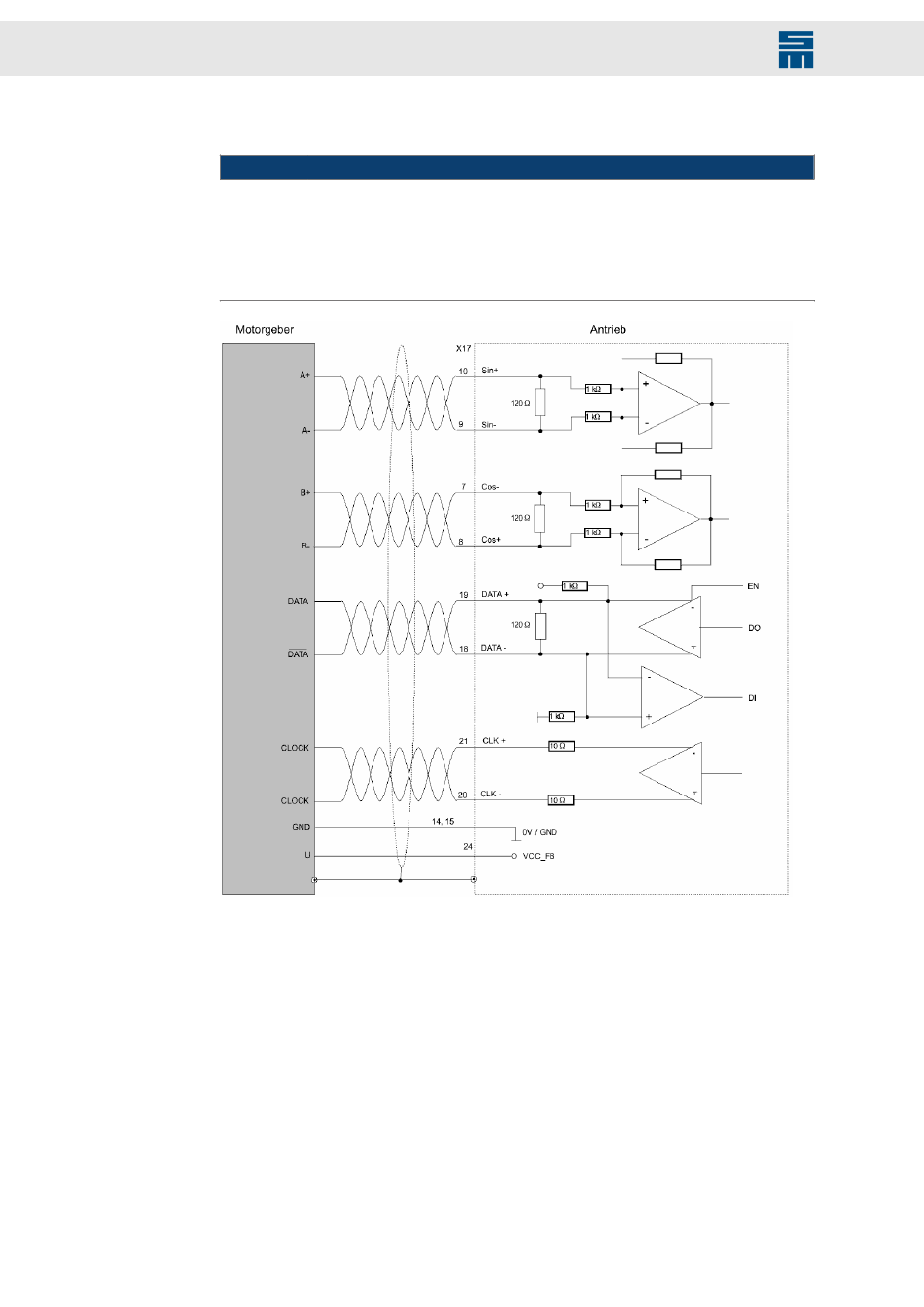

Abb. 34: EnDat 2.1 mit sinusförmigen Signalen
VCC_FB wird beim Parametrieren dieses Messsystems auf 5,3 V geschaltet.
70
ACHTUNG
Antriebssystem SD2M - Hardwarebeschreibung 036228xxF
)
