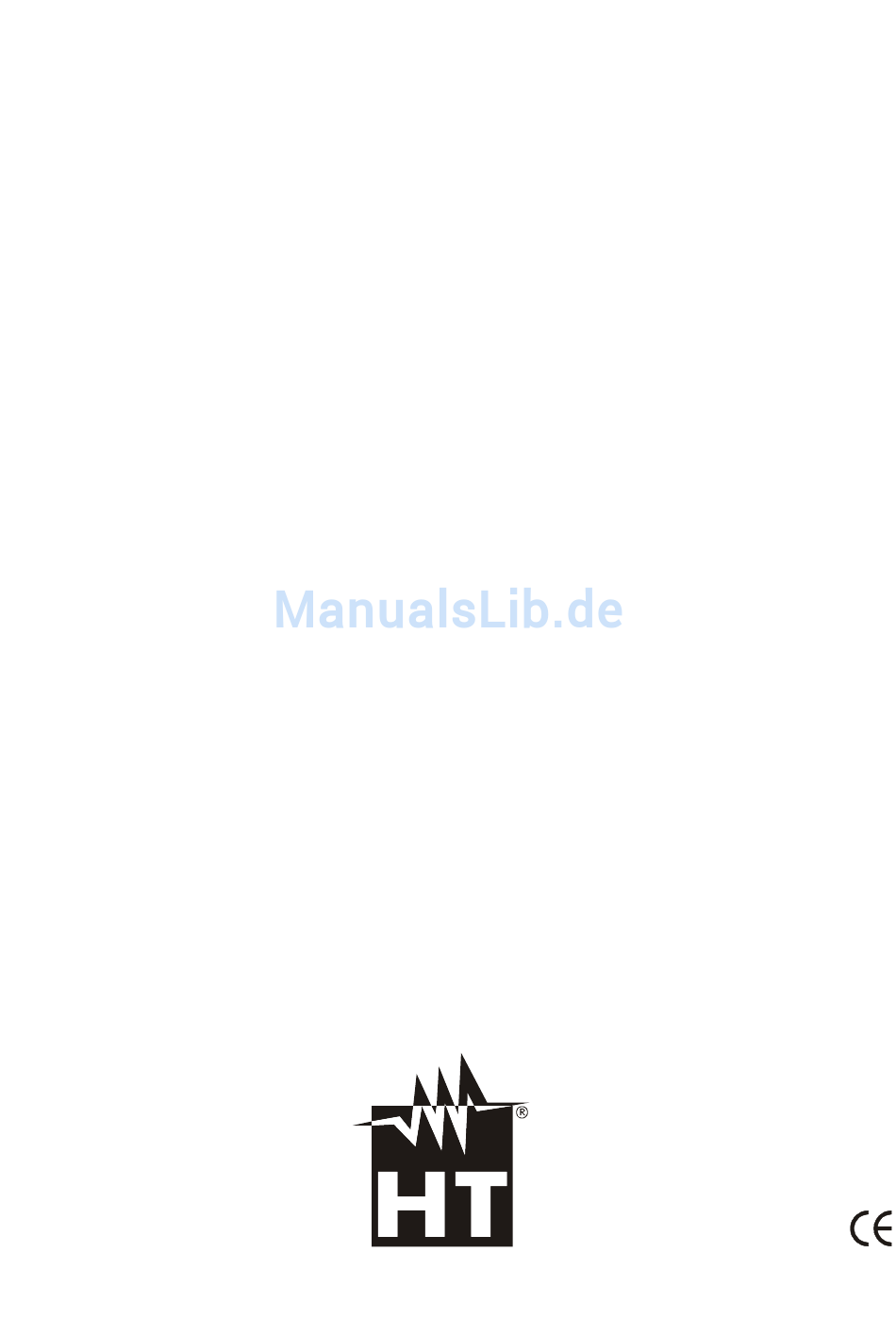

- Seite 1 DEUTSCH Bedienungsanleitung Copyright HT ITALIA 2013 Ausführung DE 2.00 - 24/01/2013...
-
Seite 2: Inhaltsverzeichnis
HT32 Inhalt: SICHERHEITSHINWEISE .................... 2 1.1. Vorbereitung ......................2 1.2. Während des Gebrauchs ..................3 1.3. Nach dem Gebrauch ..................... 3 1.4. Überspannungskategorien-definitionen ..............4 ALLGEMEINE BESCHREIBUNG ................. 5 2.1. Echt Effektivwert und Mittelwert-definitionen ............5 2.2. Effektivwert und Scheitelfaktor-Definitionen ............5 VORBEREITUNGEN FÜR DEN GEBRAUCH .............. -
Seite 3: Sicherheitshinweise
HT32 1. SICHERHEITSHINWEISE Dieses Multimeter entspricht dem Sicherheitsstandard EN61010-1 für elektronische Messgeräte. Zu ihrer eigenen Sicherheit, und um Schäden des Gerätes zu vermeiden, folgen sie bitte den Hinweisen in dieser Bedienungsanleitung und lesen sie alle Hinweise sorgfältig mit diesem Zeichen Wenden Sie äußerste Sorgfalt an, beim Messen unter den folgenden Bedingungen:... -
Seite 4: Während Des Gebrauchs
HT32 Testen Sie keinen, und schließen Sie das Gerät auch an keinen Stromkreis an, der den angegebenen Überlastungsschutz übersteigt. Nehmen Sie keinen Messungen vor, die die angezeigten Grenzen in Kapitel 6.2.1 überschreiten. Überprüfen Sie den korrekten Einsatz der Batterien. -
Seite 5: Überspannungskategorien-Definitionen
HT32 1.4. ÜBERSPANNUNGSKATEGORIEN-DEFINITIONEN Die Norm EN 61010-1: Sicherheitsstandards für elektrische Messgeräte, Steuerungs- und Laboranwendung, Artikel 1: Allgemeine Erfordernisse, definiert was die Messkategorie, gewöhnlich über die Überspannungskategorie aussagt Die Messkategorien sind wie folgt eingeteilt: Messkategorie für Messgeräte, Einspeiung Niederspannungsanlagen messen können. -
Seite 6: Allgemeine Beschreibung
HT32 2. ALLGEMEINE BESCHREIBUNG Das Multimeter kann folgende Messungen ausführen: DC und AC TRMS (Echteffektivwert) Spannung DC und AC TRMS (Echteffektivwert) Strom Widerstandmessung und Durchgangsprüfung Diodentest Frequenzmessung Kapazitätsmessung Jede dieser Funktionen kann mittels des 10-stelligen Drehschalters gewählt werden. Es stehen noch weitere Funktionstasten, die eine Umschaltung der Funktionen über das... -
Seite 7: Vorbereitungen Für Den Gebrauch
HT32 3. VORBEREITUNGEN FÜR DEN GEBRAUCH 3.1. VORABPRÜFUNG Dieses Multimeter wurde vor dem Versand mechanisch und elektrisch überprüft. Es wurden alle möglichen Maßnahmen getroffen, damit Sie das Gerät in perfektem Zustand erhalten. Nichtsdestotrotz empfehlen wir eine schnelle Überprüfung (beim Transport könnte es eventuell zu Beschädigungen gekommen sein). -
Seite 8: Bedienungsanweisungen

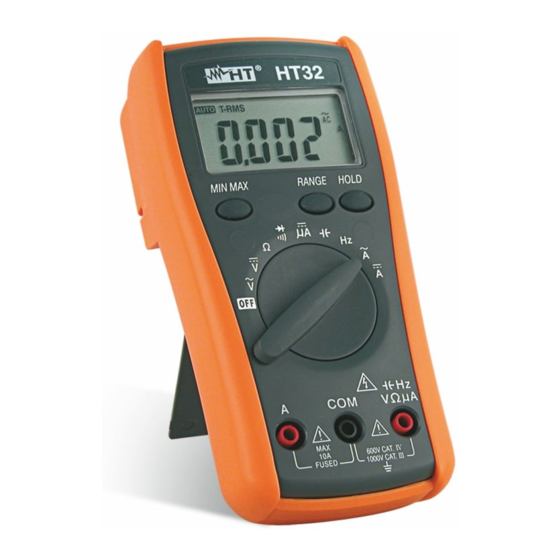

HT32 4. BEDIENUNGSANWEISUNGEN 4.1. MESSGERÄTEBESCHREIBUNG 4.1.1. Bedienungsübersicht LEGENDE: 1. LCD-Display. 2. Funktionstasten 3x. 3. Drehschalter. 4. A Eingangsbuchse für AC/DC Messungen. 5. Eingangsbuchse für HzVA Messungen. 6. COM Buchse. Abb. 1: Messgerätebeschreibung DE - 7... -
Seite 9: Funktionstasten
HT32 4.2. FUNKTIONSTASTEN Die Handhabung der Funktionstasten sehen sie unten. Wenn sie die Funktionstaste drücken, leuchtet ein Anzeigesymbol auf, und der Signaltongeber erklingt. Wenn Sie die Position des Drehschalters verändern, löschen Sie die gewählte Einstellung und die Grundfunktion ist wieder eingestellt. -
Seite 10: Measurements
HT32 4.3. MEASUREMENTS 4.3.1. DC Voltage measurement ACHTUNG Die max. Eingangsspannung ist DC 1000V. Versuchen Sie keine Spannung zu messen, die höher ist. Es besteht die Gefahr eines Stromschlages und das Multimeter könnte zerstört werden. Abb. 2: DC Spannungsmessung 1. Wählen Sie diese =V Schalterstellung. -
Seite 11: Ac Trms Spannungsmessung
HT32 4.3.2. AC TRMS Spannungsmessung ACHTUNG Max. Eingangsspannung AC 1000V rms. Versuchen Sie keine Spannung zu messen, die höher ist. Es besteht die Gefahr eines Stromschlages und das Multimeter könnte zerstört werden. Abb. 3: AC Spannungsmessung 1. Wählen Sie diese V. Schalterstellung. -
Seite 12: Dc Strommessung
HT32 4.3.3. DC Strommessung ACHTUNG Max. Eingangsstrom DC 10A. Versuchen Sie keinen Strom zu messen, der höher ist. Es besteht die Gefahr eines Stromschlages und das Multimeter könnte zerstört werden. Abb. 4: DC Strommessung 1. Schalten Sie die Spannung ab und schließen Sie dann erst Ihr Messgerät an ! 2. -
Seite 13: Ac Trms Strommessung
HT32 4.3.4. AC TRMS Strommessung ACHTUNG Max. Eingangsstrom AC 10A. Versuchen Sie keinen Strom zu messen, die höher ist. Es besteht die Gefahr eines Stromschlages und das Multimeter könnte zerstört werden. Abb. 5: AC TRMS Strommessung 1. Wählen Sie die A Schalterstellung. -
Seite 14: Frequenzmessung
HT32 4.3.5. Frequenzmessung ACHTUNG Max. Eingangsspannung AC 750V rms. Versuchen Sie keine Spannung zu messen, die höher ist. Es besteht die Gefahr eines Stromschlages und das Multimeter könnte zerstört werden. Abb. 6: Frequenzmessung 1. Wählen Sie diese Hz Schalterstellung. 2. Verbinden Sie die Messleitungen wie folgt, die rote in die HzVA Buchse und die... -
Seite 15: Widerstandsmessung
HT32 4.3.6. Widerstandsmessung ACHTUNG Bevor Sie irgendwelche Widerstandsprüfungen durchführen, entfernen Sie die Spannung am Messkreis, der geprüft werden soll, und entladen Sie alle Kondensatoren. Abb. 7: Widerstandmessung oder Durchgangsprüfung 1. Wählen Sie diese Schalterstellung . 2. Verbinden Sie die Messleitungen wie folgt, die rote HzVA Buchse und die... -
Seite 16: Diodentest Und Durchgangstest
HT32 4.3.7. Diodentest und Durchgangstest ACHTUNG Bevor Sie irgendwelche Durchgangs, oder Diodenprüfungen durchführen, entfernen Sie die Spannung am Messkreis, der geprüft werden soll, und entladen Sie alle Kondensatoren. Abb. 8: Diodentest 1. Wählen Sie diese Schalterstellung. 2. Verbinden Sie die Messleitungen wie folgt, die rote in die HzVA Buchse und die... -
Seite 17: Kapazitätsmessung
HT32 4.3.8. Kapazitätsmessung ACHTUNG Bevor Sie irgendwelche Kapazitätsmessung durchführen, entfernen Sie die Spannung am Messkreis, der geprüft werden soll und entladen Sie alle Kondensatoren. Benutzen Sie kurze Messleitungspaare um die Streukapazität zu reduzieren. Vor dem Anschließen des Testkondensators, merken Sie sich die Anzeige, außer wenn der Wert Null angezeigt wird. -
Seite 18: Wartung
HT32 5. WARTUNG 5.1. ALLGEMEINES Dieses Multimeter ist ein Präzisionsinstrument. Wir bitten Sie, ob im Gebrauch oder in der Lagerung, die Spezifizierungsvoraussetzungen nicht zu überschreiten, um damit auch irgendwelchen möglichen Schäden oder Gefahren während des Gebrauches zu vermeiden. Setzen Sie das Multimeter nicht zu hohen Temperaturen oder Feuchtigkeiten aus, lagern Sie es nicht in der Sonne. -
Seite 19: Sicherungsaustausch
HT32 5.3. SICHERUNGSAUSTAUSCH ACHTUNG Vor dem Austausch der Sicherung, entfernen Sie die Messleitungen von der Messschaltung, ansonsten besteht die Gefahr eines Stromschlages. LEGEND: 1. Schalten Sie das Gerät aus. 2. Entfernen Sie die Messleitungen von den Eingangsanschlüssen. 3. Lösen Sie die Schrauben auf der Rückseite und öffnen Sie das... -
Seite 20: Technische Daten
HT32 6. TECHNISCHE DATEN 6.1. TECHNISCHE FUNKTIONEN Die Genauigkeit wird angegeben als [%Anzeige + Zahl der Stellen]. Die Werte gelten für folgende Referenzbedingungen: 23C ± 5C bei relativer Luftfeuchtigkeit <80%. Messbereich Spannung DC Schutz vor Bereich Auflösung Genauigkeit Innenwiderstand Überlast 600.0mV... -
Seite 21: Elektrische Merkmale
HT32 Dioden Test Test Bereich Auflösung Test Strom Schutz vor Überlast Spannung 10 mV ca. 1,5 mA <3.3V 600V DC/AC rms Messbereichsgenauigkeit: (1.5rdg+5dgt) Widerstand Messbereich / Durchgangsprüfung Schutz vor Bereich Auflösung Genauigkeit Leerlaufspannung Überlast 600.0 0.1 (0.7rdg+2dgt) 6.000k 0.001k 60.00k... -
Seite 22: Technische Daten
Vorgaben Europäischen Richtlinie für Niederspannungsgeräte 73/23/EEC (LVD) und EMC Richtlinie 89/336/EEC, ergänzt durch 93/68/EEC. 6.3. ZUBEHÖR Standard Zubehör Instrument HT32. Zwei Messleitungen. Batterie (eingelegt). Bedienerhandbuch. Optionales Zubehör Schutztasche – Best.-Nr.: B80. DE - 21... -
Seite 23: Service
HT32 7. SERVICE 7.1. GARATIEBEDINGUNGEN Für dieses Gerät gewähren wir Garantie auf Material- oder Produktionsfehler, entsprechend unseren allgemeinen Geschäftsbedingungen. Während der Garantiefrist behält sich der Hersteller das Recht vor, das Produkt wahlweise zu reparieren oder zu ersetzen. Falls Sie das Gerät aus irgendeinem Grund für Reparatur oder Austausch einschicken müssen, setzen Sie sich bitte zuerst mit dem lokalen Händler in Verbindung, bei dem Sie...
