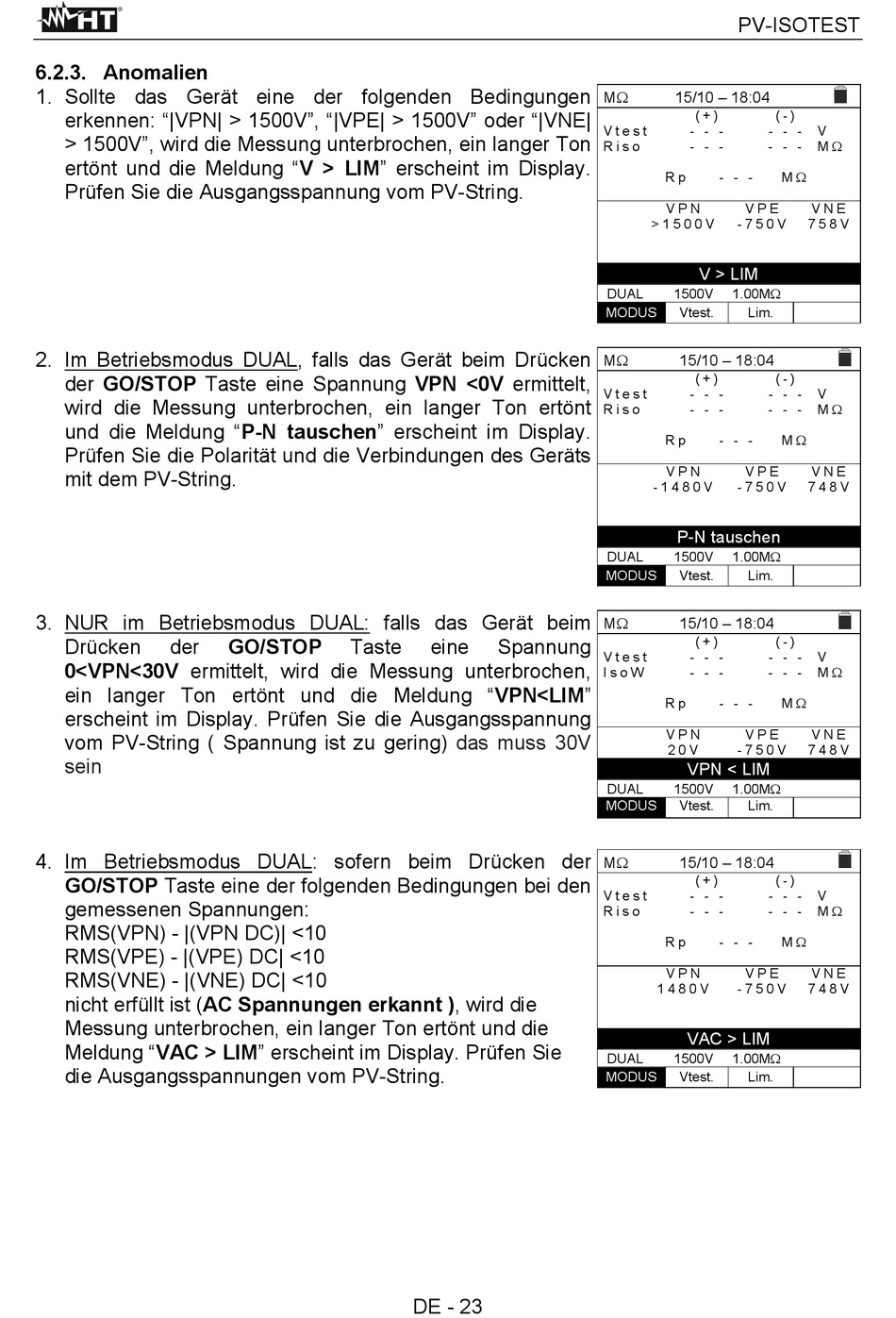

6.2.3. Anomalien

1. Sollte das Gerät eine der folgenden Bedingungen
erkennen: "|VPN| > 1500V", "|VPE| > 1500V" oder "|VNE|
> 1500V", wird die Messung unterbrochen, ein langer Ton
ertönt und die Meldung "V > LIM" erscheint im Display.
Prüfen Sie die Ausgangsspannung vom PV-String.
2. Im Betriebsmodus DUAL, falls das Gerät beim Drücken
der GO/STOP Taste eine Spannung VPN <0V ermittelt,
wird die Messung unterbrochen, ein langer Ton ertönt
und die Meldung "P-N tauschen" erscheint im Display.
Prüfen Sie die Polarität und die Verbindungen des Geräts
mit dem PV-String.
3. NUR im Betriebsmodus DUAL: falls das Gerät beim
Drücken der
0<VPN<30V ermittelt, wird die Messung unterbrochen,
ein langer Ton ertönt und die Meldung "VPN<LIM"
erscheint im Display. Prüfen Sie die Ausgangsspannung
vom PV-String ( Spannung ist zu gering)
sein
4. Im Betriebsmodus DUAL: sofern beim Drücken der
GO/STOP Taste eine der folgenden Bedingungen bei den
gemessenen Spannungen:
RMS(VPN) - |(VPN DC)| <10
RMS(VPE) - |(VPE) DC| <10
RMS(VNE) - |(VNE) DC| <10
nicht erfüllt ist (AC Spannungen erkannt ), wird die
Messung unterbrochen, ein langer Ton ertönt und die
Meldung "VAC > LIM" erscheint im Display. Prüfen Sie
die Ausgangsspannungen vom PV-String.
GO/STOP Taste eine Spannung
das muss 30V
DE - 23
