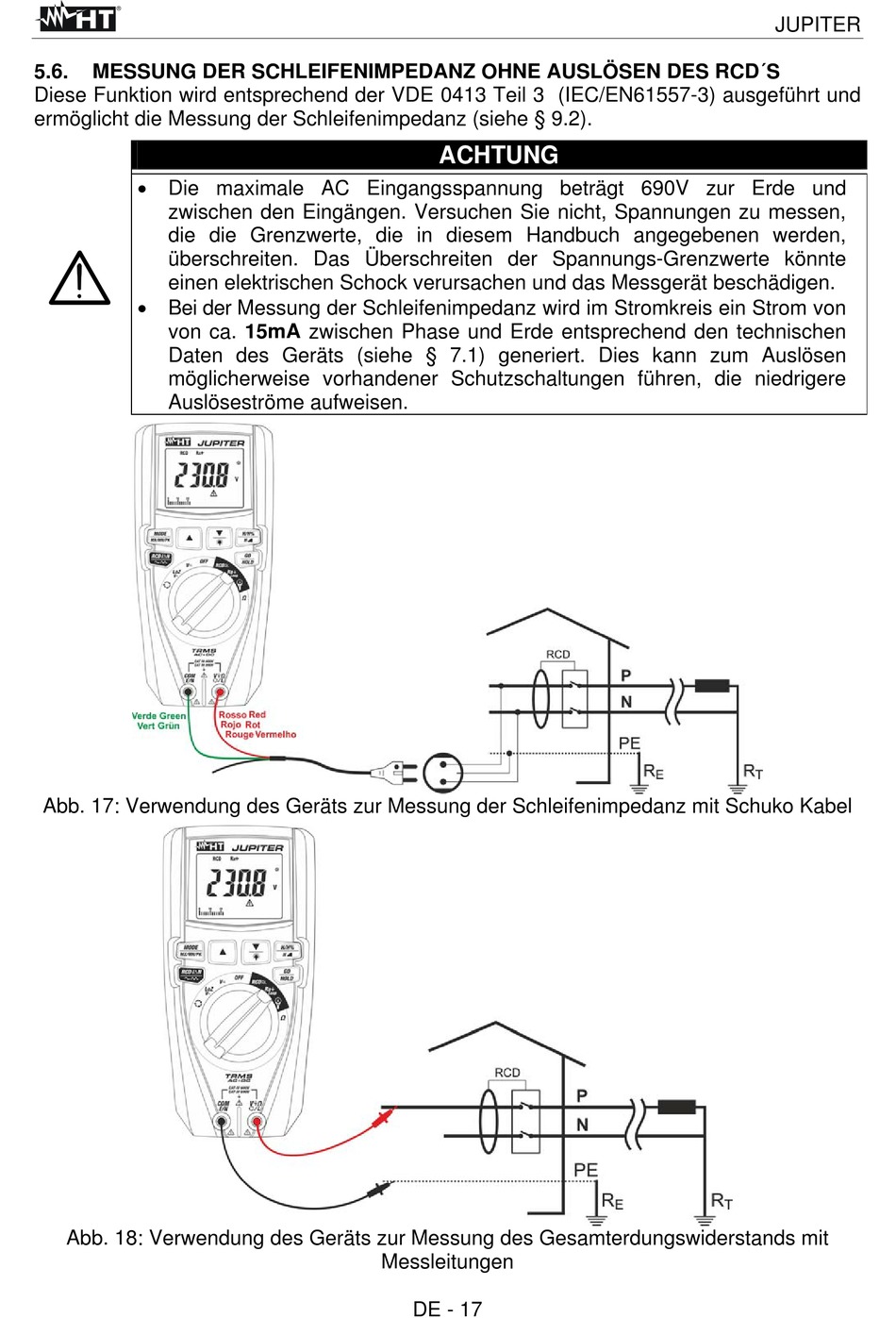

5.6.
MESSUNG DER SCHLEIFENIMPEDANZ OHNE AUSLÖSEN DES RCD´S
Diese Funktion wird entsprechend der VDE 0413 Teil 3 (IEC/EN61557-3) ausgeführt und
ermöglicht die Messung der Schleifenimpedanz (siehe § 9.2).
Die maximale AC Eingangsspannung beträgt 690V zur Erde und
zwischen den Eingängen. Versuchen Sie nicht, Spannungen zu messen,
die die Grenzwerte, die in diesem Handbuch angegebenen werden,
überschreiten. Das Überschreiten der Spannungs-Grenzwerte könnte
einen elektrischen Schock verursachen und das Messgerät beschädigen.
Bei der Messung der Schleifenimpedanz wird im Stromkreis ein Strom von
von ca. 15mA zwischen Phase und Erde entsprechend den technischen
Daten des Geräts (siehe § 7.1) generiert. Dies kann zum Auslösen
möglicherweise vorhandener Schutzschaltungen führen, die niedrigere
Auslöseströme aufweisen.
Abb. 17: Verwendung des Geräts zur Messung der Schleifenimpedanz mit Schuko Kabel
Abb. 18: Verwendung des Geräts zur Messung des Gesamterdungswiderstands mit
ACHTUNG
Messleitungen
DE - 17
JUPITER
