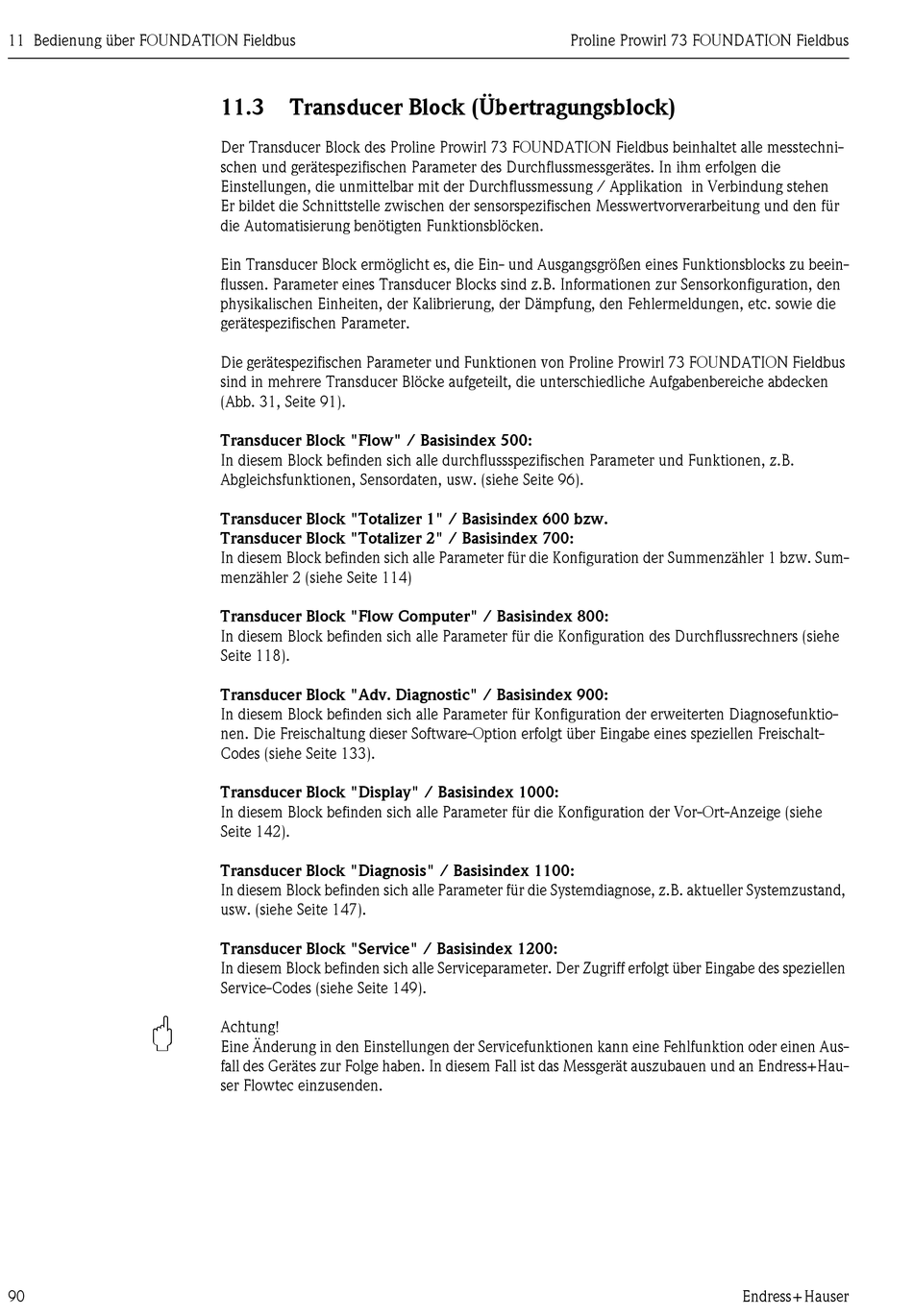

11 Bedienung über FOUNDATION Fieldbus
"
90
11.3 Transducer Block (Übertragungsblock)
Der Transducer Block des Proline Prowirl 73 FOUNDATION Fieldbus beinhaltet alle messtechni-
schen und gerätespezifischen Parameter des Durchflussmessgerätes. In ihm erfolgen die
Einstellungen, die unmittelbar mit der Durchflussmessung / Applikation in Verbindung stehen
Er bildet die Schnittstelle zwischen der sensorspezifischen Messwertvorverarbeitung und den für
die Automatisierung benötigten Funktionsblöcken.
Ein Transducer Block ermöglicht es, die Ein- und Ausgangsgrößen eines Funktionsblocks zu beein-
flussen. Parameter eines Transducer Blocks sind z.B. Informationen zur Sensorkonfiguration, den
physikalischen Einheiten, der Kalibrierung, der Dämpfung, den Fehlermeldungen, etc. sowie die
gerätespezifischen Parameter.
Die gerätespezifischen Parameter und Funktionen von Proline Prowirl 73 FOUNDATION Fieldbus
sind in mehrere Transducer Blöcke aufgeteilt, die unterschiedliche Aufgabenbereiche abdecken
(Abb. 31, Seite 91).
Transducer Block "Flow" / Basisindex 500:
In diesem Block befinden sich alle durchflussspezifischen Parameter und Funktionen, z.B.
Abgleichsfunktionen, Sensordaten, usw. (siehe Seite 96).
Transducer Block "Totalizer 1" / Basisindex 600 bzw.
Transducer Block "Totalizer 2" / Basisindex 700:
In diesem Block befinden sich alle Parameter für die Konfiguration der Summenzähler 1 bzw. Sum-
menzähler 2 (siehe Seite 114)
Transducer Block "Flow Computer" / Basisindex 800:
In diesem Block befinden sich alle Parameter für die Konfiguration des Durchflussrechners (siehe
Seite 118).
Transducer Block "Adv. Diagnostic" / Basisindex 900:
In diesem Block befinden sich alle Parameter für Konfiguration der erweiterten Diagnosefunktio-
nen. Die Freischaltung dieser Software-Option erfolgt über Eingabe eines speziellen Freischalt-
Codes (siehe Seite 133).
Transducer Block "Display" / Basisindex 1000:
In diesem Block befinden sich alle Parameter für die Konfiguration der Vor-Ort-Anzeige (siehe
Seite 142).
Transducer Block "Diagnosis" / Basisindex 1100:
In diesem Block befinden sich alle Parameter für die Systemdiagnose, z.B. aktueller Systemzustand,
usw. (siehe Seite 147).
Transducer Block "Service" / Basisindex 1200:
In diesem Block befinden sich alle Serviceparameter. Der Zugriff erfolgt über Eingabe des speziellen
Service-Codes (siehe Seite 149).
Achtung!
Eine Änderung in den Einstellungen der Servicefunktionen kann eine Fehlfunktion oder einen Aus-
fall des Gerätes zur Folge haben. In diesem Fall ist das Messgerät auszubauen und an Endress+Hau-
ser Flowtec einzusenden.
