Inbetriebnahme
80

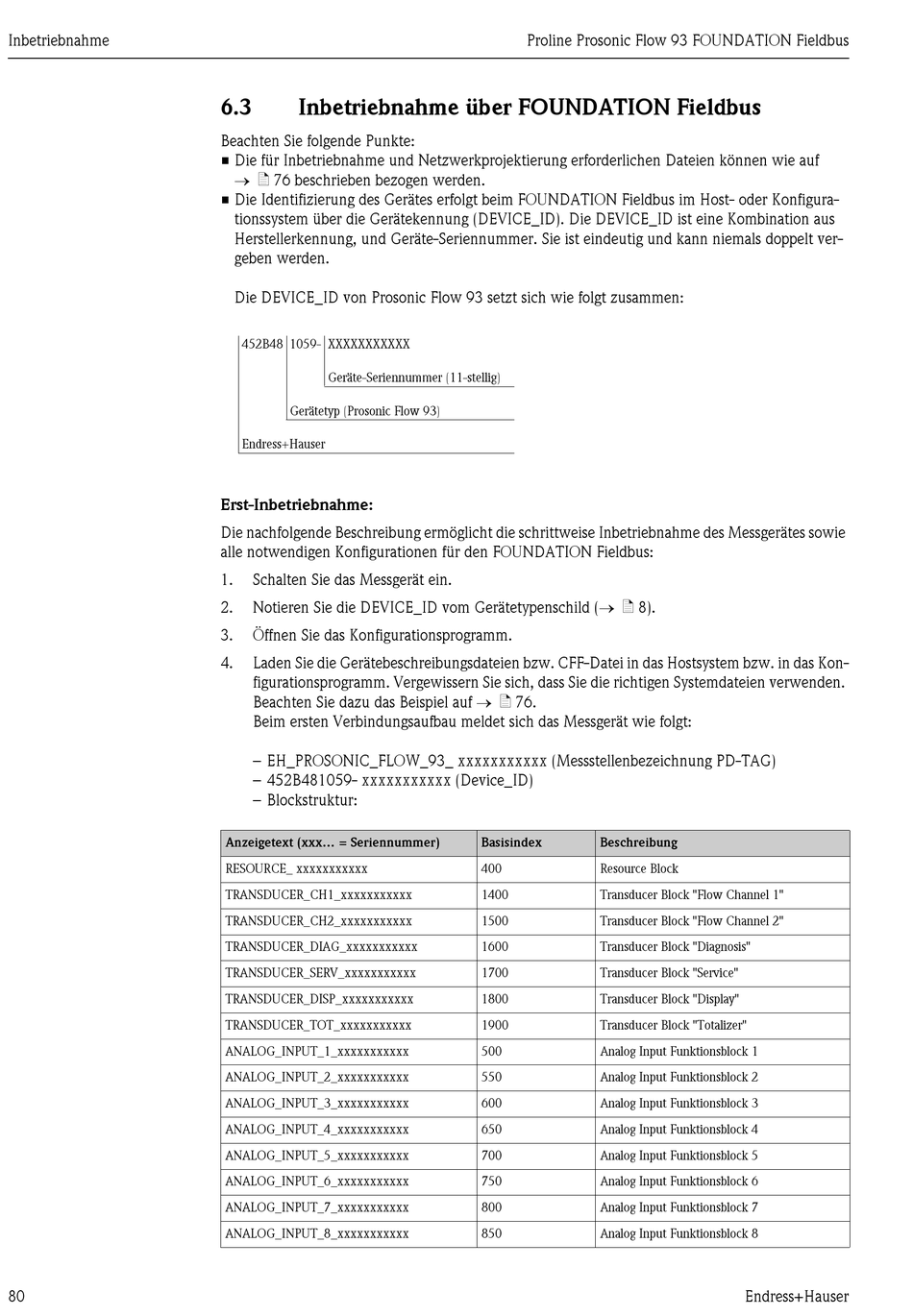

6.3 Inbetriebnahme über FOUNDATION Fieldbus
Beachten Sie folgende Punkte:
• Die für Inbetriebnahme und Netzwerkprojektierung erforderlichen Dateien können wie auf
 ä 76 beschrieben bezogen werden.
• Die Identifizierung des Gerätes erfolgt beim FOUNDATION Fieldbus im Host- oder Konfigura-
tionssystem über die Gerätekennung (DEVICE_ID). Die DEVICE_ID ist eine Kombination aus
Herstellerkennung, und Geräte-Seriennummer. Sie ist eindeutig und kann niemals doppelt ver-
geben werden.
Die DEVICE_ID von Prosonic Flow 93 setzt sich wie folgt zusammen:
452B48 1059- XXXXXXXXXXX
Geräte-Seriennummer (11-stellig)
Gerätetyp (Prosonic Flow 93)
Endress+Hauser
Erst-Inbetriebnahme:
Die nachfolgende Beschreibung ermöglicht die schrittweise Inbetriebnahme des Messgerätes sowie
alle notwendigen Konfigurationen für den FOUNDATION Fieldbus:
1. Schalten Sie das Messgerät ein.
Notieren Sie die DEVICE_ID vom Gerätetypenschild ( ä 8).
2.
3. Öffnen Sie das Konfigurationsprogramm.
4. Laden Sie die Gerätebeschreibungsdateien bzw. CFF-Datei in das Hostsystem bzw. in das Kon-
figurationsprogramm. Vergewissern Sie sich, dass Sie die richtigen Systemdateien verwenden.
Beachten Sie dazu das Beispiel auf  ä 76.
Beim ersten Verbindungsaufbau meldet sich das Messgerät wie folgt:
– EH_PROSONIC_FLOW_93_ xxxxxxxxxxx (Messstellenbezeichnung PD-TAG)
– 452B481059- xxxxxxxxxxx (Device_ID)
– Blockstruktur:
Anzeigetext (xxx... = Seriennummer)
RESOURCE_ xxxxxxxxxxx
TRANSDUCER_CH1_xxxxxxxxxxx
TRANSDUCER_CH2_xxxxxxxxxxx
TRANSDUCER_DIAG_xxxxxxxxxxx
TRANSDUCER_SERV_xxxxxxxxxxx
TRANSDUCER_DISP_xxxxxxxxxxx
TRANSDUCER_TOT_xxxxxxxxxxx
ANALOG_INPUT_1_xxxxxxxxxxx
ANALOG_INPUT_2_xxxxxxxxxxx
ANALOG_INPUT_3_xxxxxxxxxxx
ANALOG_INPUT_4_xxxxxxxxxxx
ANALOG_INPUT_5_xxxxxxxxxxx
ANALOG_INPUT_6_xxxxxxxxxxx
ANALOG_INPUT_7_xxxxxxxxxxx
ANALOG_INPUT_8_xxxxxxxxxxx
Proline Prosonic Flow 93 FOUNDATION Fieldbus
Basisindex Beschreibung
400 Resource Block
1400 Transducer Block "Flow Channel 1"
1500 Transducer Block "Flow Channel 2"
1600 Transducer Block "Diagnosis"
1700 Transducer Block "Service"
1800 Transducer Block "Display"
1900 Transducer Block "Totalizer"
500 Analog Input Funktionsblock 1
550 Analog Input Funktionsblock 2
600 Analog Input Funktionsblock 3
650 Analog Input Funktionsblock 4
700 Analog Input Funktionsblock 5
750 Analog Input Funktionsblock 6
800 Analog Input Funktionsblock 7
850 Analog Input Funktionsblock 8
