Proline Promag P 200 HART
Endress+Hauser
A

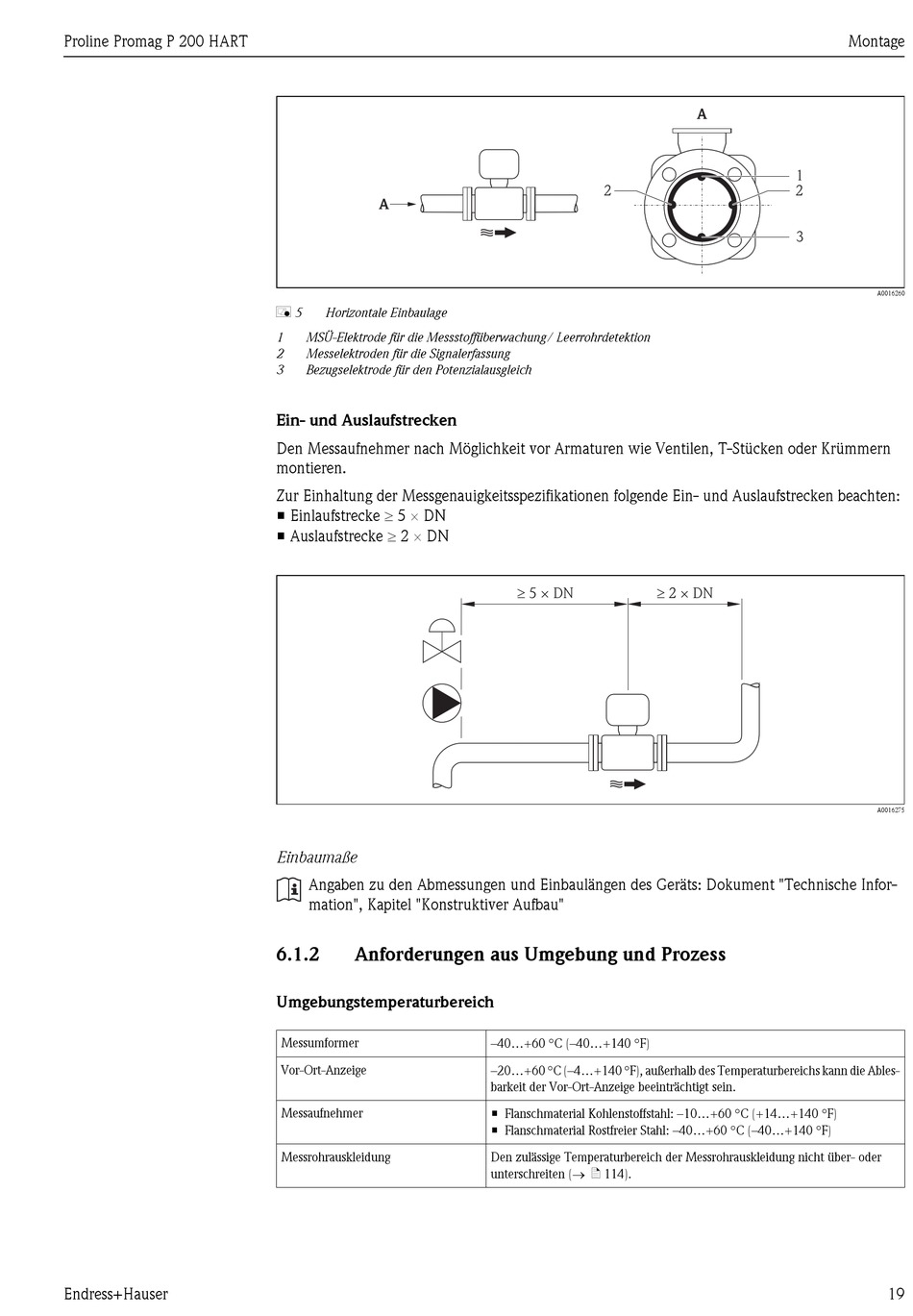

å 5 Horizontale Einbaulage
1 MSÜ-Elektrode für die Messstoffüberwachung/ Leerrohrdetektion
2 Messelektroden für die Signalerfassung
3 Bezugselektrode für den Potenzialausgleich

Ein- und Auslaufstrecken

Den Messaufnehmer nach Möglichkeit vor Armaturen wie Ventilen, T-Stücken oder Krümmern
montieren.
Zur Einhaltung der Messgenauigkeitsspezifikationen folgende Ein- und Auslaufstrecken beachten:
• Einlaufstrecke ³ 5 ´ DN
• Auslaufstrecke ³ 2 ´ DN
Einbaumaße
Angaben zu den Abmessungen und Einbaulängen des Geräts: Dokument "Technische Infor-
mation", Kapitel "Konstruktiver Aufbau"
6.1.2

Anforderungen aus Umgebung und Prozess

Umgebungstemperaturbereich

Messumformer
Vor-Ort-Anzeige
Messaufnehmer
Messrohrauskleidung
2
5 × DN ³ 2 × DN
³
–40...+60 °C (–40...+140 °F)
–20...+60 °C (–4...+140 °F), außerhalb des Temperaturbereichs kann die Ables-
barkeit der Vor-Ort-Anzeige beeinträchtigt sein.
• Flanschmaterial Kohlenstoffstahl: –10...+60 °C (+14...+140 °F)
• Flanschmaterial Rostfreier Stahl: –40...+60 °C (–40...+140 °F)
Den zulässige Temperaturbereich der Messrohrauskleidung nicht über- oder
unterschreiten (® ä 114).
Montage
A
1
2
3
A0016260
A0016275
19
