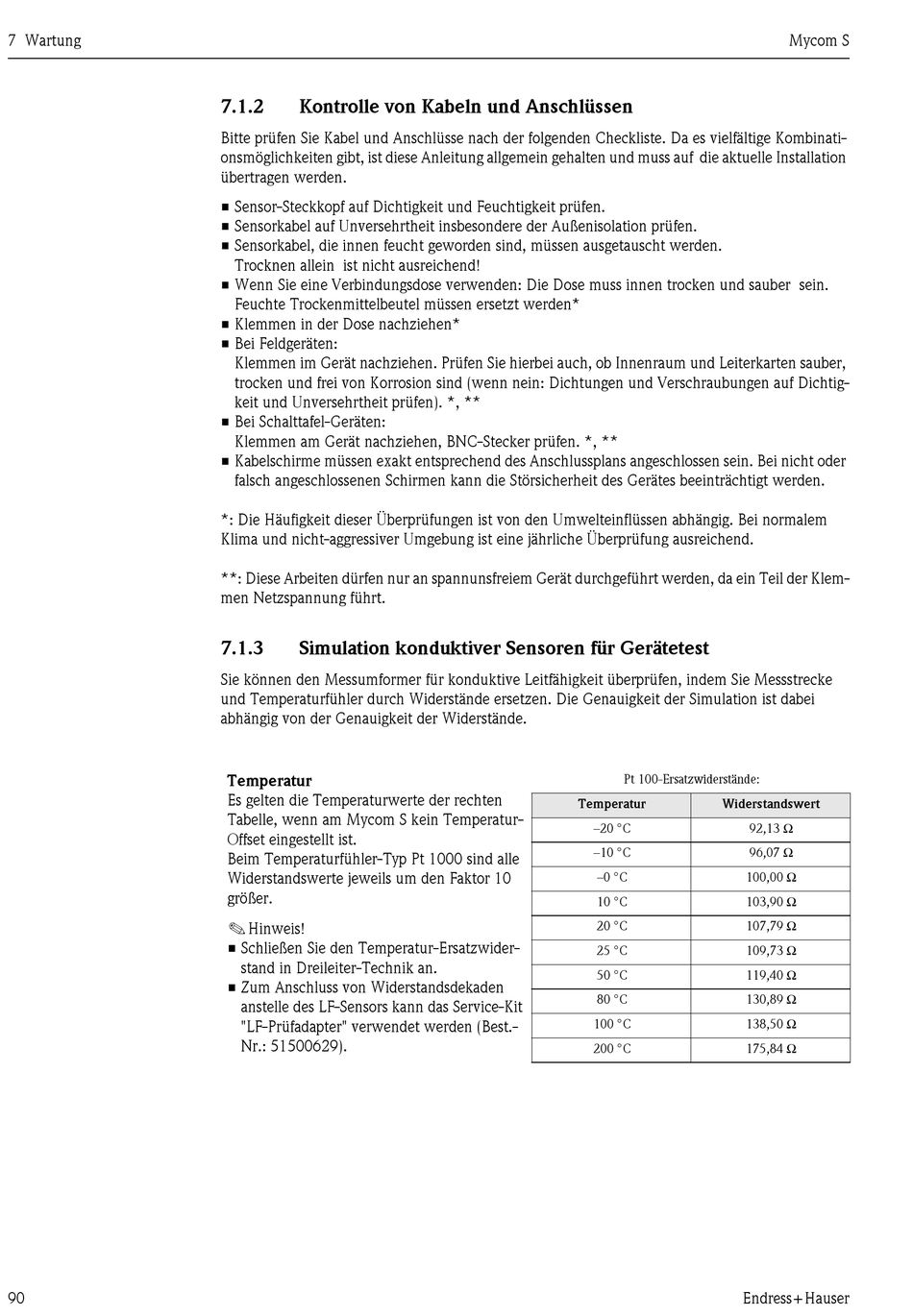

7 Wartung
90
7.1.2
Kontrolle von Kabeln und Anschlüssen
Bitte prüfen Sie Kabel und Anschlüsse nach der folgenden Checkliste. Da es vielfältige Kombinati-
onsmöglichkeiten gibt, ist diese Anleitung allgemein gehalten und muss auf die aktuelle Installation
übertragen werden.
• Sensor-Steckkopf auf Dichtigkeit und Feuchtigkeit prüfen.
• Sensorkabel auf Unversehrtheit insbesondere der Außenisolation prüfen.
• Sensorkabel, die innen feucht geworden sind, müssen ausgetauscht werden.
Trocknen allein ist nicht ausreichend!
• Wenn Sie eine Verbindungsdose verwenden: Die Dose muss innen trocken und sauber sein.
Feuchte Trockenmittelbeutel müssen ersetzt werden*
• Klemmen in der Dose nachziehen*
• Bei Feldgeräten:
Klemmen im Gerät nachziehen. Prüfen Sie hierbei auch, ob Innenraum und Leiterkarten sauber,
trocken und frei von Korrosion sind (wenn nein: Dichtungen und Verschraubungen auf Dichtig-
keit und Unversehrtheit prüfen). *, **
• Bei Schalttafel-Geräten:
Klemmen am Gerät nachziehen, BNC-Stecker prüfen. *, **
• Kabelschirme müssen exakt entsprechend des Anschlussplans angeschlossen sein. Bei nicht oder
falsch angeschlossenen Schirmen kann die Störsicherheit des Gerätes beeinträchtigt werden.
*: Die Häufigkeit dieser Überprüfungen ist von den Umwelteinflüssen abhängig. Bei normalem
Klima und nicht-aggressiver Umgebung ist eine jährliche Überprüfung ausreichend.
**: Diese Arbeiten dürfen nur an spannunsfreiem Gerät durchgeführt werden, da ein Teil der Klem-
men Netzspannung führt.
7.1.3
Simulation konduktiver Sensoren für Gerätetest
Sie können den Messumformer für konduktive Leitfähigkeit überprüfen, indem Sie Messstrecke
und Temperaturfühler durch Widerstände ersetzen. Die Genauigkeit der Simulation ist dabei
abhängig von der Genauigkeit der Widerstände.
Temperatur
Es gelten die Temperaturwerte der rechten
Tabelle, wenn am Mycom S kein Temperatur-
Offset eingestellt ist.
Beim Temperaturfühler-Typ Pt 1000 sind alle
Widerstandswerte jeweils um den Faktor 10
größer.
!
Hinweis!
• Schließen Sie den Temperatur-Ersatzwider-
stand in Dreileiter-Technik an.
• Zum Anschluss von Widerstandsdekaden
anstelle des LF-Sensors kann das Service-Kit
"LF-Prüfadapter" verwendet werden (Best.-
Nr.: 51500629).
Pt 100-Ersatzwiderstände:
Temperatur
Widerstandswert
92,13 Ω
–20 °C
96,07 Ω
–10 °C
100,00 Ω
–0 °C
103,90 Ω
10 °C
107,79 Ω
20 °C
109,73 Ω
25 °C
119,40 Ω
50 °C
130,89 Ω
80 °C
138,50 Ω
100 °C
175,84 Ω
200 °C
Endress+Hauser
Mycom S
