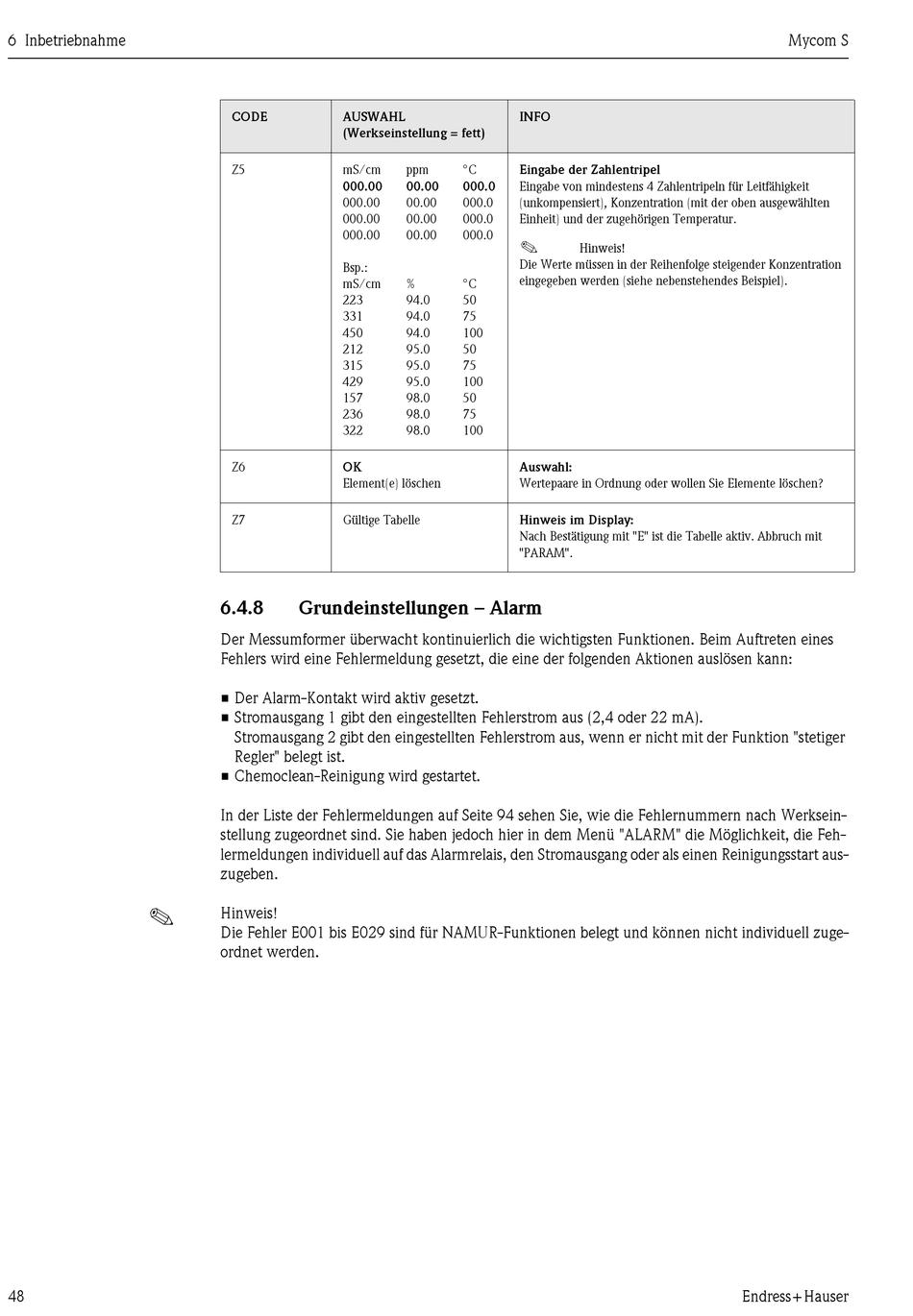

6 Inbetriebnahme
!
48
CODE AUSWAHL
(Werkseinstellung = fett)
Z5 mS/cm
000.00
000.00
000.00
000.00
Bsp.:
mS/cm
223
331
450
212
315
429
157
236
322
Z6 OK
Element(e) löschen
Z7 Gültige Tabelle
6.4.8 Grundeinstellungen – Alarm
Der Messumformer überwacht kontinuierlich die wichtigsten Funktionen. Beim Auftreten eines
Fehlers wird eine Fehlermeldung gesetzt, die eine der folgenden Aktionen auslösen kann:
• Der Alarm-Kontakt wird aktiv gesetzt.
• Stromausgang 1 gibt den eingestellten Fehlerstrom aus (2,4 oder 22 mA).
Stromausgang 2 gibt den eingestellten Fehlerstrom aus, wenn er nicht mit der Funktion "stetiger
Regler" belegt ist.
• Chemoclean-Reinigung wird gestartet.
In der Liste der Fehlermeldungen auf Seite 94 sehen Sie, wie die Fehlernummern nach Werksein-
stellung zugeordnet sind. Sie haben jedoch hier in dem Menü "ALARM" die Möglichkeit, die Feh-
lermeldungen individuell auf das Alarmrelais, den Stromausgang oder als einen Reinigungsstart aus-
zugeben.
Hinweis!
Die Fehler E001 bis E029 sind für NAMUR-Funktionen belegt und können nicht individuell zuge-
ordnet werden.
INFO
ppm °C Eingabe der Zahlentripel
00.00 000.0 Eingabe von mindestens 4 Zahlentripeln für Leitfähigkeit
00.00 000.0 (unkompensiert), Konzentration (mit der oben ausgewählten
00.00 000.0 Einheit) und der zugehörigen Temperatur.
00.00 000.0
!
Die Werte müssen in der Reihenfolge steigender Konzentration
eingegeben werden (siehe nebenstehendes Beispiel).
% °C
94.0 50
94.0 75
94.0 100
95.0 50
95.0 75
95.0 100
98.0 50
98.0 75
98.0 100
Auswahl:
Wertepaare in Ordnung oder wollen Sie Elemente löschen?
Hinweis im Display:
Nach Bestätigung mit "E" ist die Tabelle aktiv. Abbruch mit
"PARAM".
Hinweis!
