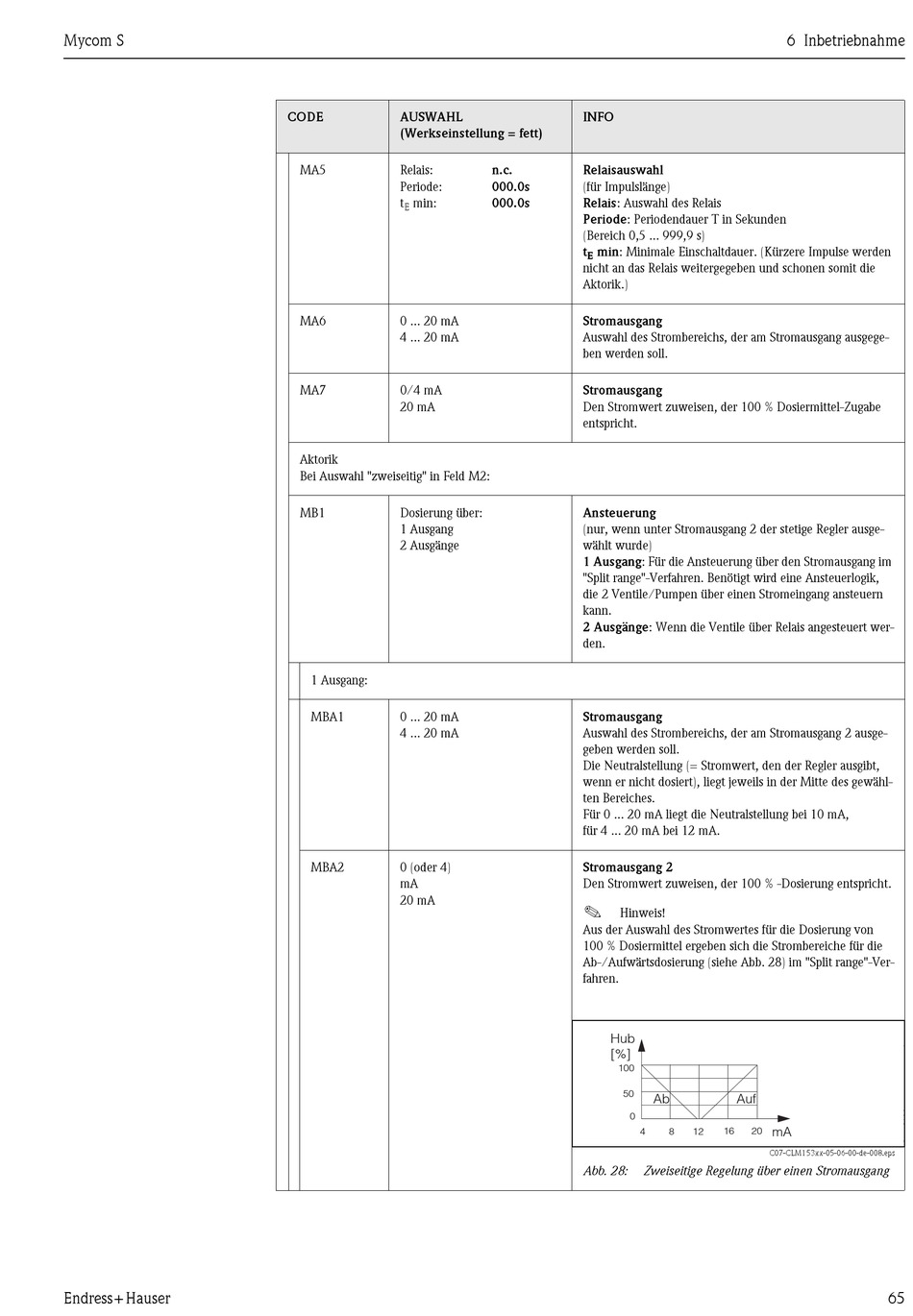

Endress+Hauser Mycom S CLM153 Betriebsanleitung Seite 65

Mycom S
Endress+Hauser
CODE AUSWAHL
(Werkseinstellung = fett)
MA5 Relais:
Periode:
t min:
E
MA6 0 ... 20 mA
4 ... 20 mA
MA7 0/4 mA
20 mA
Aktorik
Bei Auswahl "zweiseitig" in Feld M2:
MB1 Dosierung über:
1 Ausgang
2 Ausgänge
1 Ausgang:
MBA1 0 ... 20 mA
4 ... 20 mA
MBA2 0 (oder 4)
mA
20 mA
INFO
n.c. Relaisauswahl
000.0s (für Impulslänge)
000.0s Relais: Auswahl des Relais
Periode: Periodendauer T in Sekunden
(Bereich 0,5 ... 999,9 s)
t min: Minimale Einschaltdauer. (Kürzere Impulse werden
E
nicht an das Relais weitergegeben und schonen somit die
Aktorik.)
Stromausgang
Auswahl des Strombereichs, der am Stromausgang ausgege-
ben werden soll.
Stromausgang
Den Stromwert zuweisen, der 100 % Dosiermittel-Zugabe
entspricht.
Ansteuerung
(nur, wenn unter Stromausgang 2 der stetige Regler ausge-
wählt wurde)
1 Ausgang: Für die Ansteuerung über den Stromausgang im
"Split range"-Verfahren. Benötigt wird eine Ansteuerlogik,
die 2 Ventile/Pumpen über einen Stromeingang ansteuern
kann.
2 Ausgänge: Wenn die Ventile über Relais angesteuert wer-
den.
Stromausgang
Auswahl des Strombereichs, der am Stromausgang 2 ausge-
geben werden soll.
Die Neutralstellung (= Stromwert, den der Regler ausgibt,
wenn er nicht dosiert), liegt jeweils in der Mitte des gewähl-
ten Bereiches.
Für 0 ... 20 mA liegt die Neutralstellung bei 10 mA,
für 4 ... 20 mA bei 12 mA.
Stromausgang 2
Den Stromwert zuweisen, der 100 % -Dosierung entspricht.
!
Hinweis!
Aus der Auswahl des Stromwertes für die Dosierung von
100 % Dosiermittel ergeben sich die Strombereiche für die
Ab-/Aufwärtsdosierung (siehe Abb. 28) im "Split range"-Ver-
fahren.
Hub
[%]
100
50
Ab
0
4
Abb. 28: Zweiseitige Regelung über einen Stromausgang
6 Inbetriebnahme
Auf
8 12 16 20 mA
C07-CLM153xx-05-06-00-de-008.eps
