Mycom S
!
Endress+Hauser

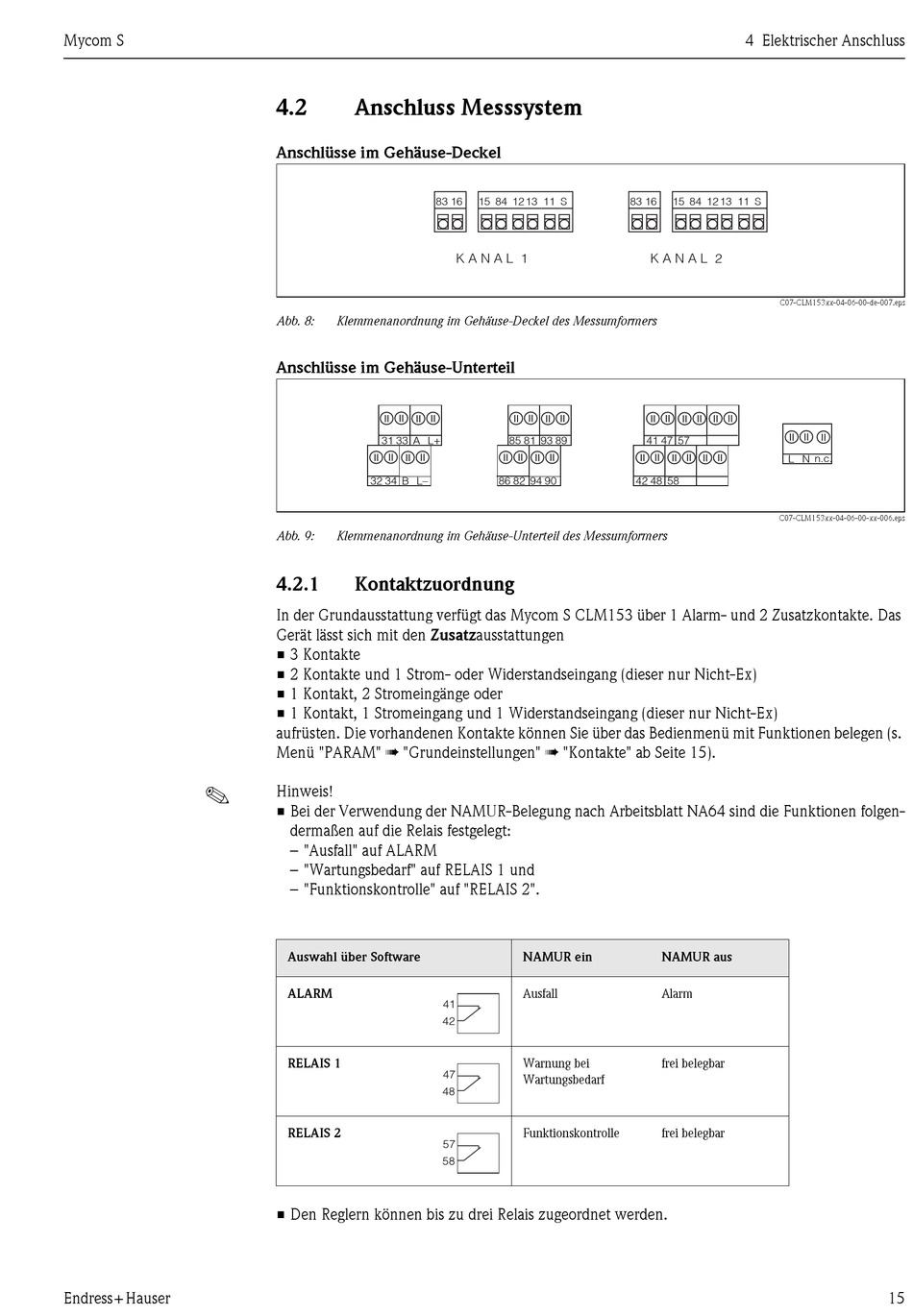

4.2
Anschluss Messsystem
Anschlüsse im Gehäuse-Deckel
83
Abb. 8:
Klemmenanordnung im Gehäuse-Deckel des Messumformers
Anschlüsse im Gehäuse-Unterteil
31
33
A
L+
32
34
B
L–
Abb. 9:
Klemmenanordnung im Gehäuse-Unterteil des Messumformers
4.2.1
Kontaktzuordnung
In der Grundausstattung verfügt das Mycom S CLM153 über 1 Alarm- und 2 Zusatzkontakte. Das
Gerät lässt sich mit den Zusatzausstattungen
• 3 Kontakte
• 2 Kontakte und 1 Strom- oder Widerstandseingang (dieser nur Nicht-Ex)
• 1 Kontakt, 2 Stromeingänge oder
• 1 Kontakt, 1 Stromeingang und 1 Widerstandseingang (dieser nur Nicht-Ex)
aufrüsten. Die vorhandenen Kontakte können Sie über das Bedienmenü mit Funktionen belegen (s.
Menü "PARAM" ➠ "Grundeinstellungen" ➠ "Kontakte" ab Seite 15).
Hinweis!
• Bei der Verwendung der NAMUR-Belegung nach Arbeitsblatt NA64 sind die Funktionen folgen-
dermaßen auf die Relais festgelegt:
– "Ausfall" auf ALARM
– "Wartungsbedarf" auf RELAIS 1 und
– "Funktionskontrolle" auf "RELAIS 2".
Auswahl über Software
ALARM
RELAIS 1
RELAIS 2
• Den Reglern können bis zu drei Relais zugeordnet werden.
16
12
13
11
S
15
84
K A N A L 1
85
81
93
89
86
82
94
90
NAMUR ein
Ausfall
Warnung bei
Wartungsbedarf
Funktionskontrolle
4 Elektrischer Anschluss
83
16
12
13
11
S
15
84
K A N A L 2
C07-CLM153xx-04-06-00-de-007.eps
41
47
57
L
N
42
48
58
C07-CLM153xx-04-06-00-xx-006.eps
NAMUR aus
Alarm
frei belegbar
frei belegbar
n.c.
15
