3 Montage
"
12

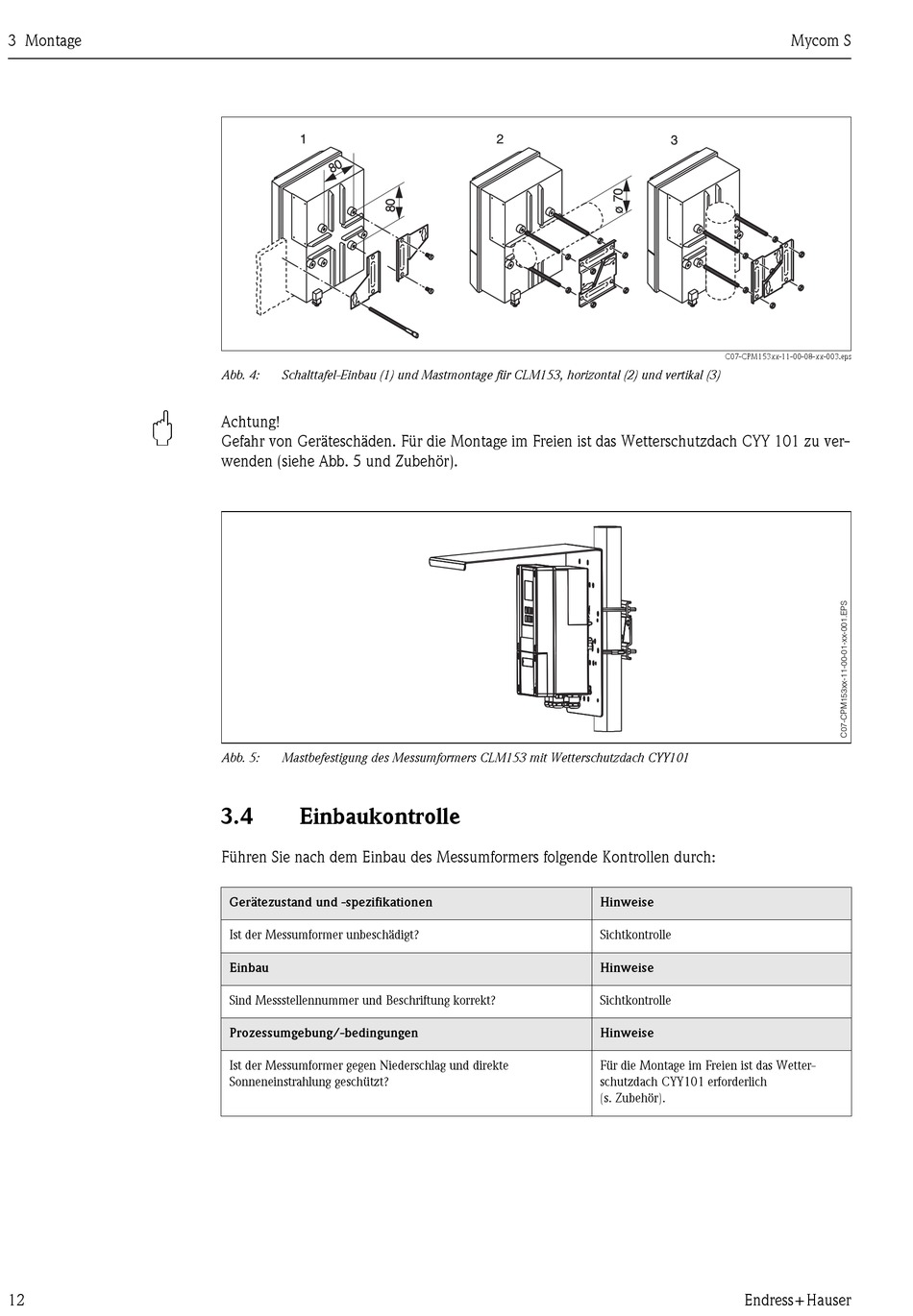

Abb. 4:
Schalttafel-Einbau (1) und Mastmontage für CLM153, horizontal (2) und vertikal (3)
Achtung!
Gefahr von Geräteschäden. Für die Montage im Freien ist das Wetterschutzdach CYY 101 zu ver-
wenden (siehe Abb. 5 und Zubehör).
Abb. 5:
Mastbefestigung des Messumformers CLM153 mit Wetterschutzdach CYY101
3.4
Einbaukontrolle
Führen Sie nach dem Einbau des Messumformers folgende Kontrollen durch:
Gerätezustand und -spezifikationen
Ist der Messumformer unbeschädigt?
Einbau
Sind Messstellennummer und Beschriftung korrekt?
Prozessumgebung/-bedingungen
Ist der Messumformer gegen Niederschlag und direkte
Sonneneinstrahlung geschützt?
C07-CPM153xx-11-00-08-xx-003.eps
Hinweise
Sichtkontrolle
Hinweise
Sichtkontrolle
Hinweise
Für die Montage im Freien ist das Wetter-
schutzdach CYY101 erforderlich
(s. Zubehör).
Endress+Hauser
Mycom S
