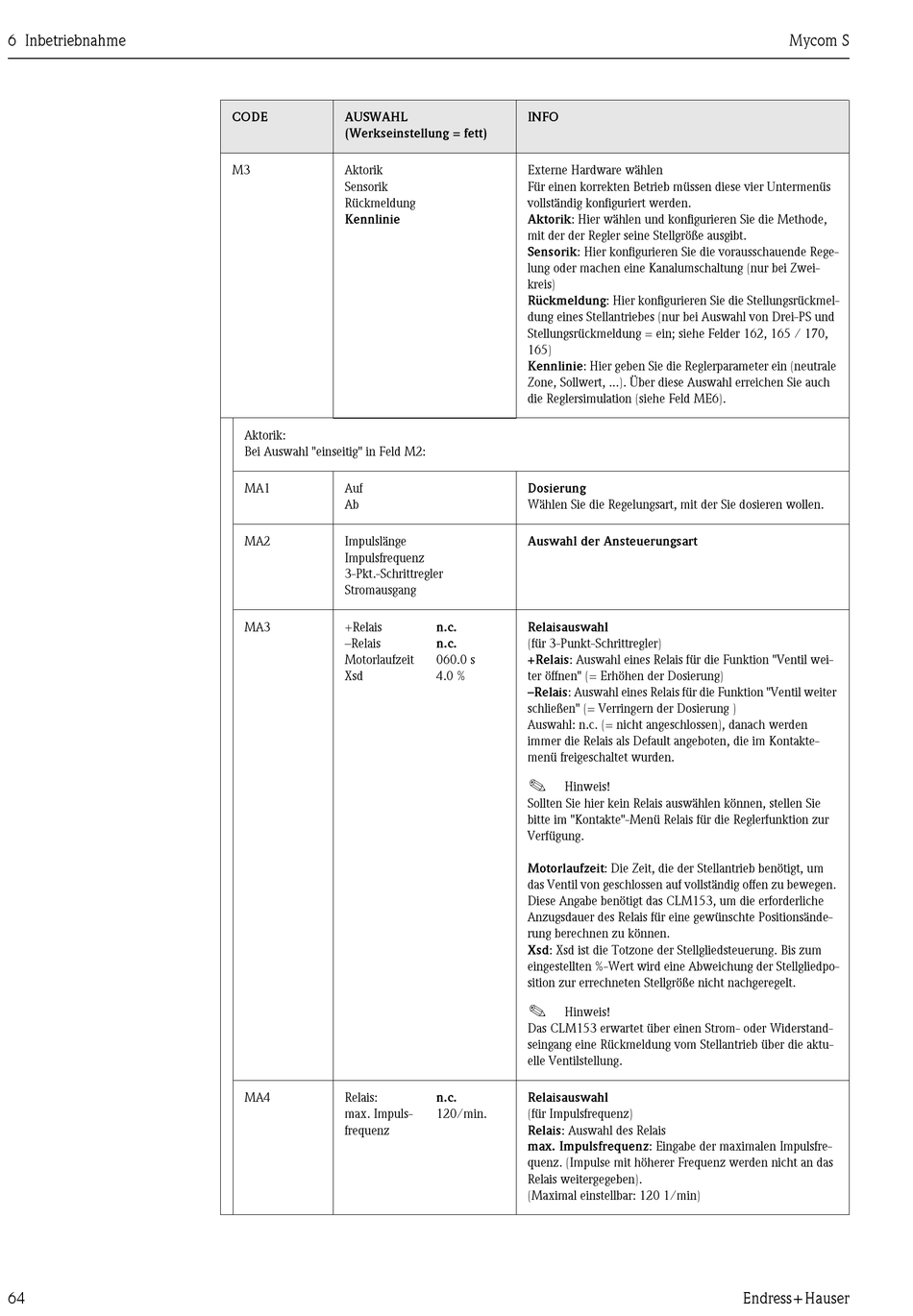

CODE AUSWAHL
(Werkseinstellung = fett)
M3 Aktorik
Sensorik
Rückmeldung
Kennlinie
Aktorik:
Bei Auswahl "einseitig" in Feld M2:
MA1 Auf
Ab
MA2 Impulslänge
Impulsfrequenz
3-Pkt.-Schrittregler
Stromausgang
MA3 +Relais
–Relais
Motorlaufzeit
Xsd
MA4 Relais:
max. Impuls-
frequenz
INFO
Externe Hardware wählen
Für einen korrekten Betrieb müssen diese vier Untermenüs
vollständig konfiguriert werden.
Aktorik: Hier wählen und konfigurieren Sie die Methode,
mit der der Regler seine Stellgröße ausgibt.
Sensorik: Hier konfigurieren Sie die vorausschauende Rege-
lung oder machen eine Kanalumschaltung (nur bei Zwei-
kreis)
Rückmeldung: Hier konfigurieren Sie die Stellungsrückmel-
dung eines Stellantriebes (nur bei Auswahl von Drei-PS und
Stellungsrückmeldung = ein; siehe Felder 162, 165 / 170,
165)
Kennlinie: Hier geben Sie die Reglerparameter ein (neutrale
Zone, Sollwert, ...). Über diese Auswahl erreichen Sie auch
die Reglersimulation (siehe Feld ME6).
Dosierung
Wählen Sie die Regelungsart, mit der Sie dosieren wollen.
Auswahl der Ansteuerungsart
n.c. Relaisauswahl
n.c. (für 3-Punkt-Schrittregler)
060.0 s +Relais: Auswahl eines Relais für die Funktion "Ventil wei-
4.0 % ter öffnen" (= Erhöhen der Dosierung)
–Relais: Auswahl eines Relais für die Funktion "Ventil weiter
schließen" (= Verringern der Dosierung )
Auswahl: n.c. (= nicht angeschlossen), danach werden
immer die Relais als Default angeboten, die im Kontakte-
menü freigeschaltet wurden.
!
Hinweis!
Sollten Sie hier kein Relais auswählen können, stellen Sie
bitte im "Kontakte"-Menü Relais für die Reglerfunktion zur
Verfügung.
Motorlaufzeit: Die Zeit, die der Stellantrieb benötigt, um
das Ventil von geschlossen auf vollständig offen zu bewegen.
Diese Angabe benötigt das CLM153, um die erforderliche
Anzugsdauer des Relais für eine gewünschte Positionsände-
rung berechnen zu können.
Xsd: Xsd ist die Totzone der Stellgliedsteuerung. Bis zum
eingestellten %-Wert wird eine Abweichung der Stellgliedpo-
sition zur errechneten Stellgröße nicht nachgeregelt.
!
Hinweis!
Das CLM153 erwartet über einen Strom- oder Widerstand-
seingang eine Rückmeldung vom Stellantrieb über die aktu-
elle Ventilstellung.
n.c. Relaisauswahl
120/min. (für Impulsfrequenz)
Relais: Auswahl des Relais
max. Impulsfrequenz: Eingabe der maximalen Impulsfre-
quenz. (Impulse mit höherer Frequenz werden nicht an das
Relais weitergegeben).
(Maximal einstellbar: 120 1/min)
