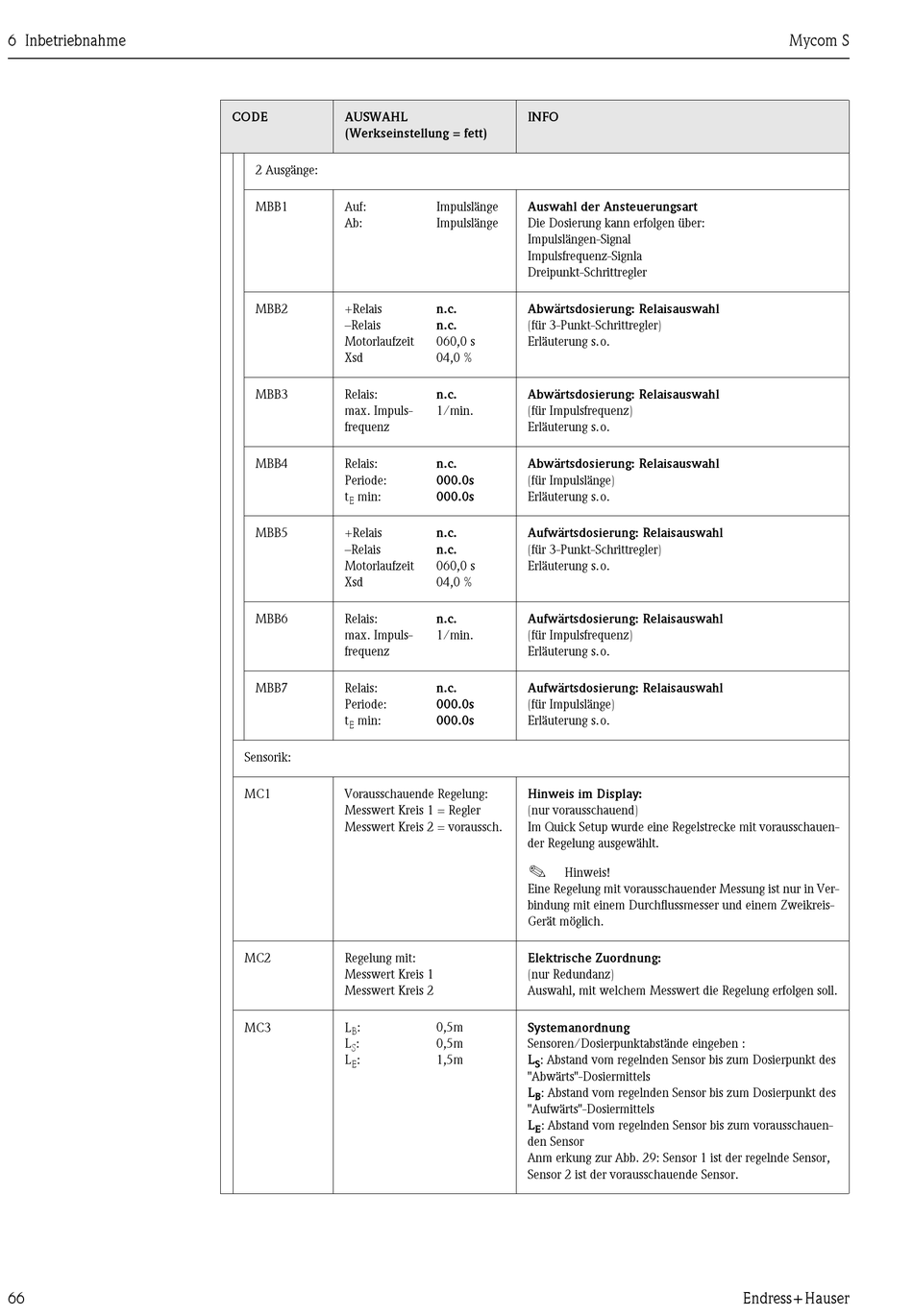

Endress+Hauser Mycom S CLM153 Betriebsanleitung Seite 66

6 Inbetriebnahme
66
CODE AUSWAHL
(Werkseinstellung = fett)
2 Ausgänge:
MBB1 Auf:
Ab:
MBB2 +Relais
–Relais
Motorlaufzeit
Xsd
MBB3 Relais:
max. Impuls-
frequenz
MBB4 Relais:
Periode:
t min:
E
MBB5 +Relais
–Relais
Motorlaufzeit
Xsd
MBB6 Relais:
max. Impuls-
frequenz
MBB7 Relais:
Periode:
t min:
E
Sensorik:
MC1 Vorausschauende Regelung:
Messwert Kreis 1 = Regler
Messwert Kreis 2 = voraussch.
MC2 Regelung mit:
Messwert Kreis 1
Messwert Kreis 2
MC3 L :
B
L :
S
L :
E
INFO
Impulslänge Auswahl der Ansteuerungsart
Impulslänge Die Dosierung kann erfolgen über:
Impulslängen-Signal
Impulsfrequenz-Signla
Dreipunkt-Schrittregler
n.c. Abwärtsdosierung: Relaisauswahl
n.c. (für 3-Punkt-Schrittregler)
060,0 s Erläuterung s.o.
04,0 %
n.c. Abwärtsdosierung: Relaisauswahl
1/min. (für Impulsfrequenz)
Erläuterung s.o.
n.c. Abwärtsdosierung: Relaisauswahl
000.0s (für Impulslänge)
000.0s Erläuterung s.o.
n.c. Aufwärtsdosierung: Relaisauswahl
n.c. (für 3-Punkt-Schrittregler)
060,0 s Erläuterung s.o.
04,0 %
n.c. Aufwärtsdosierung: Relaisauswahl
1/min. (für Impulsfrequenz)
Erläuterung s.o.
n.c. Aufwärtsdosierung: Relaisauswahl
000.0s (für Impulslänge)
000.0s Erläuterung s.o.
Hinweis im Display:
(nur vorausschauend)
Im Quick Setup wurde eine Regelstrecke mit vorausschauen-
der Regelung ausgewählt.
!
Hinweis!
Eine Regelung mit vorausschauender Messung ist nur in Ver-
bindung mit einem Durchflussmesser und einem Zweikreis-
Gerät möglich.
Elektrische Zuordnung:
(nur Redundanz)
Auswahl, mit welchem Messwert die Regelung erfolgen soll.
0,5m Systemanordnung
0,5m Sensoren/Dosierpunktabstände eingeben :
1,5m L : Abstand vom regelnden Sensor bis zum Dosierpunkt des
S
"Abwärts"-Dosiermittels
L : Abstand vom regelnden Sensor bis zum Dosierpunkt des
B
"Aufwärts"-Dosiermittels
L : Abstand vom regelnden Sensor bis zum vorausschauen-
E
den Sensor
Anm erkung zur Abb. 29: Sensor 1 ist der regelnde Sensor,
Sensor 2 ist der vorausschauende Sensor.
