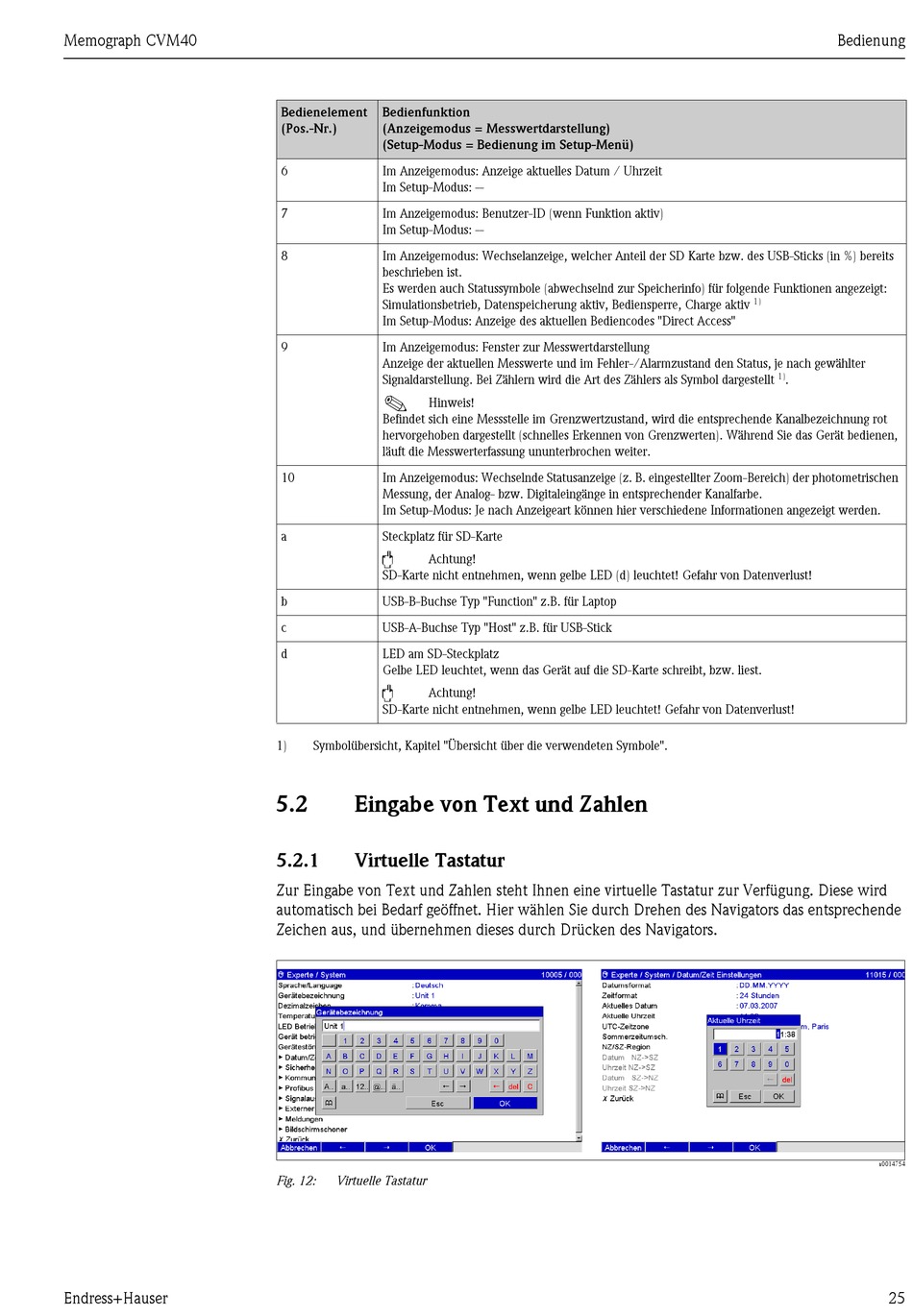

Memograph CVM40
Endress+Hauser
Bedienelement Bedienfunktion
(Pos.-Nr.) (Anzeigemodus = Messwertdarstellung)
(Setup-Modus = Bedienung im Setup-Menü)
6 Im Anzeigemodus: Anzeige aktuelles Datum / Uhrzeit
Im Setup-Modus: --
7 Im Anzeigemodus: Benutzer-ID (wenn Funktion aktiv)
Im Setup-Modus: --
8 Im Anzeigemodus: Wechselanzeige, welcher Anteil der SD Karte bzw. des USB-Sticks (in %) bereits
beschrieben ist.
Es werden auch Statussymbole (abwechselnd zur Speicherinfo) für folgende Funktionen angezeigt:
Simulationsbetrieb, Datenspeicherung aktiv, Bediensperre, Charge aktiv
Im Setup-Modus: Anzeige des aktuellen Bediencodes "Direct Access"
9 Im Anzeigemodus: Fenster zur Messwertdarstellung
Anzeige der aktuellen Messwerte und im Fehler-/Alarmzustand den Status, je nach gewählter
Signaldarstellung. Bei Zählern wird die Art des Zählers als Symbol dargestellt
!
Hinweis!
Befindet sich eine Messstelle im Grenzwertzustand, wird die entsprechende Kanalbezeichnung rot
hervorgehoben dargestellt (schnelles Erkennen von Grenzwerten). Während Sie das Gerät bedienen,
läuft die Messwerterfassung ununterbrochen weiter.
10 Im Anzeigemodus: Wechselnde Statusanzeige (z. B. eingestellter Zoom-Bereich) der photometrischen
Messung, der Analog- bzw. Digitaleingänge in entsprechender Kanalfarbe.
Im Setup-Modus: Je nach Anzeigeart können hier verschiedene Informationen angezeigt werden.
a Steckplatz für SD-Karte
"
Achtung!
SD-Karte nicht entnehmen, wenn gelbe LED (d) leuchtet! Gefahr von Datenverlust!
b USB-B-Buchse Typ "Function" z.B. für Laptop
c USB-A-Buchse Typ "Host" z.B. für USB-Stick
d LED am SD-Steckplatz
Gelbe LED leuchtet, wenn das Gerät auf die SD-Karte schreibt, bzw. liest.
"
Achtung!
SD-Karte nicht entnehmen, wenn gelbe LED leuchtet! Gefahr von Datenverlust!
1) Symbolübersicht, Kapitel "Übersicht über die verwendeten Symbole".
5.2

Eingabe von Text und Zahlen

5.2.1

Virtuelle Tastatur

Zur Eingabe von Text und Zahlen steht Ihnen eine virtuelle Tastatur zur Verfügung. Diese wird
automatisch bei Bedarf geöffnet. Hier wählen Sie durch Drehen des Navigators das entsprechende
Zeichen aus, und übernehmen dieses durch Drücken des Navigators.
Fig. 12: Virtuelle Tastatur
Bedienung
1)
1)
.
a0014754
