6 Inbetriebnahme
!
42

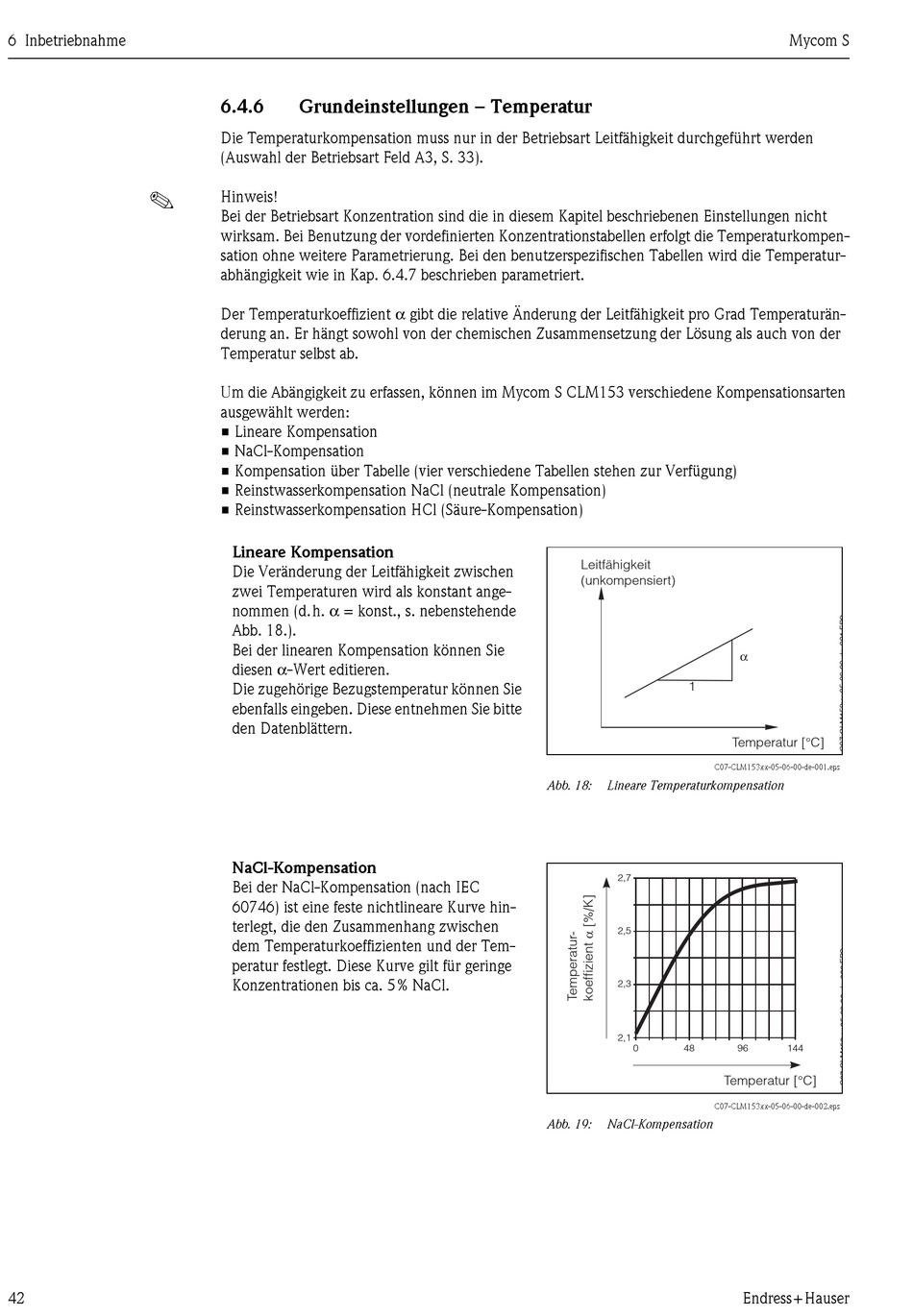

6.4.6
Grundeinstellungen – Temperatur
Die Temperaturkompensation muss nur in der Betriebsart Leitfähigkeit durchgeführt werden
(Auswahl der Betriebsart Feld A3, S. 33).
Hinweis!
Bei der Betriebsart Konzentration sind die in diesem Kapitel beschriebenen Einstellungen nicht
wirksam. Bei Benutzung der vordefinierten Konzentrationstabellen erfolgt die Temperaturkompen-
sation ohne weitere Parametrierung. Bei den benutzerspezifischen Tabellen wird die Temperatur-
abhängigkeit wie in Kap. 6.4.7 beschrieben parametriert.
Der Temperaturkoeffizient α gibt die relative Änderung der Leitfähigkeit pro Grad Temperaturän-
derung an. Er hängt sowohl von der chemischen Zusammensetzung der Lösung als auch von der
Temperatur selbst ab.
Um die Abängigkeit zu erfassen, können im Mycom S CLM153 verschiedene Kompensationsarten
ausgewählt werden:
• Lineare Kompensation
• NaCl-Kompensation
• Kompensation über Tabelle (vier verschiedene Tabellen stehen zur Verfügung)
• Reinstwasserkompensation NaCl (neutrale Kompensation)
• Reinstwasserkompensation HCl (Säure-Kompensation)
Lineare Kompensation
Die Veränderung der Leitfähigkeit zwischen
zwei Temperaturen wird als konstant ange-
nommen (d.h. α = konst., s. nebenstehende
Abb. 18.).
Bei der linearen Kompensation können Sie
diesen α -Wert editieren.
Die zugehörige Bezugstemperatur können Sie
ebenfalls eingeben. Diese entnehmen Sie bitte
den Datenblättern.
NaCl-Kompensation
Bei der NaCl-Kompensation (nach IEC
60746) ist eine feste nichtlineare Kurve hin-
terlegt, die den Zusammenhang zwischen
dem Temperaturkoeffizienten und der Tem-
peratur festlegt. Diese Kurve gilt für geringe
Konzentrationen bis ca. 5% NaCl.
Leitfähigkeit
(unkompensiert)
1
C07-CLM153xx-05-06-00-de-001.eps
Abb. 18:
Lineare Temperaturkompensation
2,7
2,5
2,3
2,1
0
48
C07-CLM153xx-05-06-00-de-002.eps
Abb. 19:
NaCl-Kompensation
Mycom S
α
Temperatur [°C]
96
144
Temperatur [°C]
Endress+Hauser
