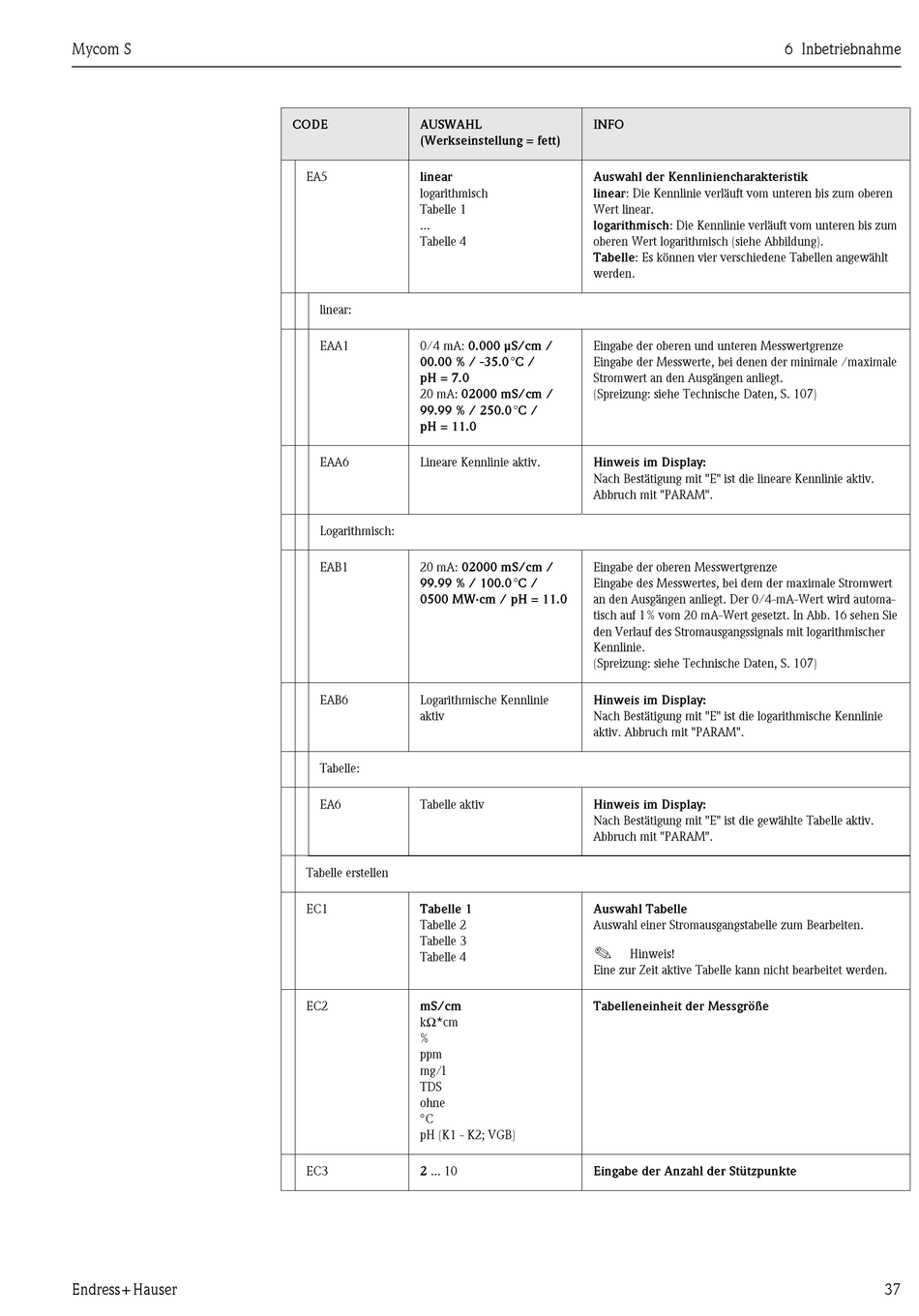

Endress+Hauser Mycom S CLM153 Betriebsanleitung Seite 37

Mycom S
Endress+Hauser
CODE AUSWAHL
(Werkseinstellung = fett)
EA5 linear
logarithmisch
Tabelle 1
...
Tabelle 4
linear:
EAA1 0/4 mA: 0.000 µS/cm /
00.00 % / -35.0°C /
pH = 7.0
20 mA: 02000 mS/cm /
99.99 % / 250.0°C /
pH = 11.0
EAA6 Lineare Kennlinie aktiv.
Logarithmisch:
EAB1 20 mA: 02000 mS/cm /
99.99 % / 100.0°C /
0500 MW·cm / pH = 11.0
EAB6 Logarithmische Kennlinie
aktiv
Tabelle:
EA6 Tabelle aktiv
Tabelle erstellen
EC1 Tabelle 1
Tabelle 2
Tabelle 3
Tabelle 4
EC2 mS/cm
k Ω *cm
%
ppm
mg/l
TDS
ohne
°C
pH (K1 - K2; VGB)
EC3 2 ... 10
INFO
Auswahl der Kennliniencharakteristik
linear: Die Kennlinie verläuft vom unteren bis zum oberen
Wert linear.
logarithmisch: Die Kennlinie verläuft vom unteren bis zum
oberen Wert logarithmisch (siehe Abbildung).
Tabelle: Es können vier verschiedene Tabellen angewählt
werden.
Eingabe der oberen und unteren Messwertgrenze
Eingabe der Messwerte, bei denen der minimale /maximale
Stromwert an den Ausgängen anliegt.
(Spreizung: siehe Technische Daten, S. 107)
Hinweis im Display:
Nach Bestätigung mit "E" ist die lineare Kennlinie aktiv.
Abbruch mit "PARAM".
Eingabe der oberen Messwertgrenze
Eingabe des Messwertes, bei dem der maximale Stromwert
an den Ausgängen anliegt. Der 0/4-mA-Wert wird automa-
tisch auf 1% vom 20 mA-Wert gesetzt. In Abb. 16 sehen Sie
den Verlauf des Stromausgangssignals mit logarithmischer
Kennlinie.
(Spreizung: siehe Technische Daten, S. 107)
Hinweis im Display:
Nach Bestätigung mit "E" ist die logarithmische Kennlinie
aktiv. Abbruch mit "PARAM".
Hinweis im Display:
Nach Bestätigung mit "E" ist die gewählte Tabelle aktiv.
Abbruch mit "PARAM".
Auswahl Tabelle
Auswahl einer Stromausgangstabelle zum Bearbeiten.
!
Hinweis!
Eine zur Zeit aktive Tabelle kann nicht bearbeitet werden.
Tabelleneinheit der Messgröße
Eingabe der Anzahl der Stützpunkte
6 Inbetriebnahme
