6 Inbetriebnahme
46
6.4.7
Grundeinstellungen – Konzentration
Der Messumformer kann von Leitfähigkeitswerten auf Konzentrationswerte umrechnen. Hierzu
stellen Sie zunächst die Betriebsart auf Konzentrationsmessung um (s. Seite 33. Feld A3).
Anschließend wählen Sie aus, auf welche Grunddaten sich die Konzentrationsmessung beziehen
soll. Für die gebräuchlichsten Substanzen sind diese Daten bereits im Messumformer gespeichert.
Im Feld A3 / AA1 (Kap. 6.4.1) können Sie eine dieser Substanzen auswählen.
Sie können auch die Konzentration einer Probe bestimmen, die nicht im Gerät gespeichert ist. Dazu
benötigen Sie die Leitfähigkeits-Kennlinien des Mediums. Diese erhalten Sie entweder aus den
Datenblättern des Mediums oder Sie ermitteln die Kennlinien selbst.
1.
Dazu stellen Sie Proben des Mediums mit den im Prozess auftretenden Konzentrationen her.
2.
Messen Sie die umkompensierte Leitfähigkeit dieser Proben bei Temperaturen, die ebenfalls in
Ihrem Prozess auftreten.
– Für veränderliche Prozesstemperatur:
Soll die veränderliche Prozesstemperatur bei der Konzentrationsmessung berücksichtigt
werden, so müssen Sie die Leitfähigkeit jeder hergestellten Probe mindestens bei zwei ver-
schiedenen Temperaturen messen (am Besten bei der Mindest- und der Höchsttemperatur
des Prozesses). Die Temperaturen müssen jedoch mindestens einen Abstand von 0,5 °C
haben.
Als Minimum sind zwei Proben bei jeweils zwei verschiedenen Temperaturen erforderlich,
da der Messumformer mindestens vier Stützstellen benötigt.
– Für konstante Prozesstemperatur:
Vermessen Sie die verschieden konzentrierten Proben bei dieser konstanten Prozesstempe-
ratur. Als Minimum sind ebenfalls vier Proben für vier Stützstellen erforderlich.

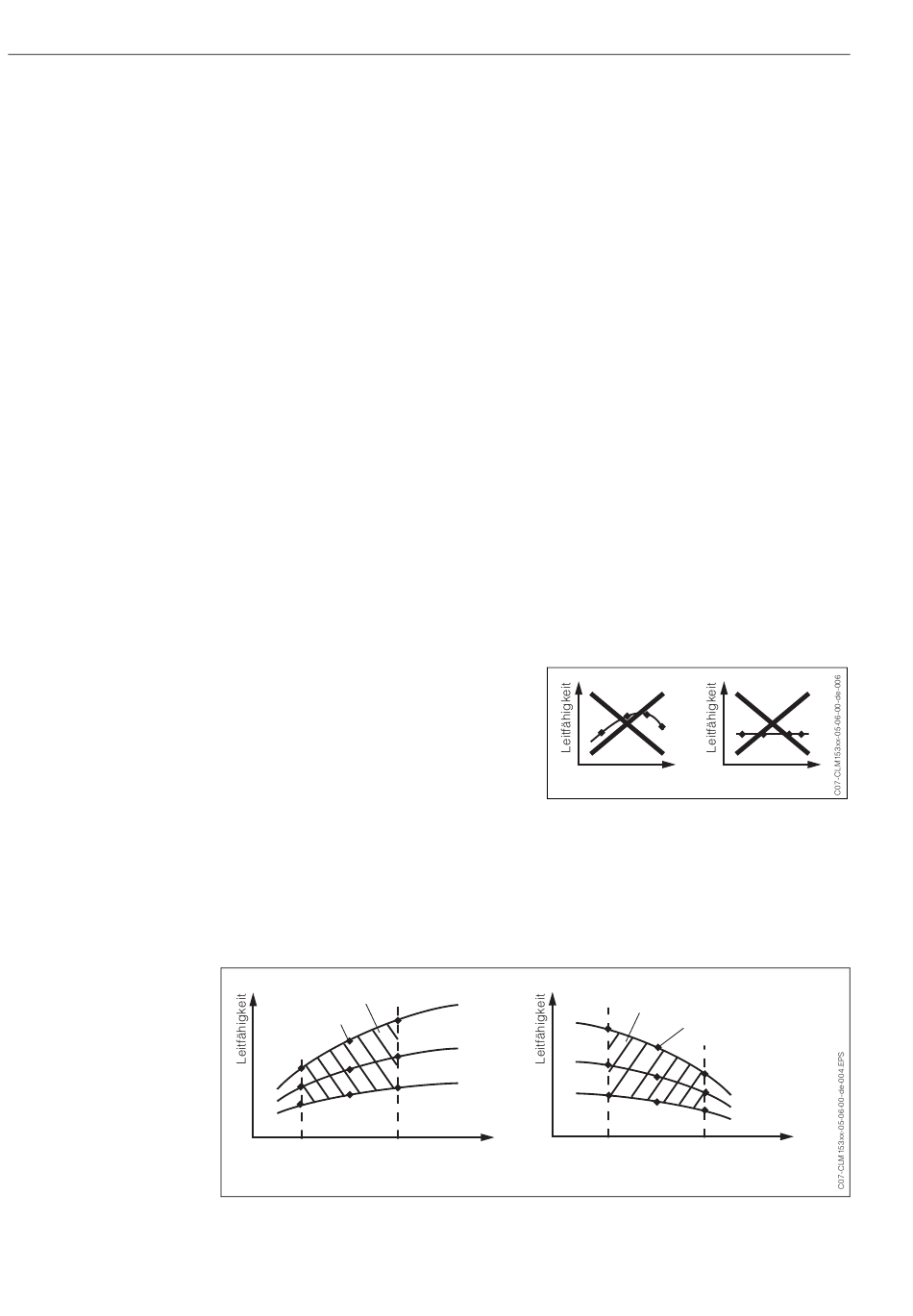

Unzulässige Kurvenverläufe
Die aus den Messpunkten erhaltenen Kennli-
nien müssen im Bereich der Prozessbedingun-
gen streng monoton steigend oder streng
monoton fallend verlaufen. Es dürfen also
weder Maxima / Minima noch Bereiche mit
konstantem Verhalten auftreten. Kurvenver-
läufe wie in Abb. 21 sind nicht zulässig.
Schließlich sollten Sie Messdaten erhalten haben, die qualitativ so aussehen wie in den beiden fol-
genden Abbildungen dargestellt:
Messbereich
Messpunkt
C
C
min
Abb. 22:
Messdaten im Fall veränderlicher Prozesstemperatur
Abb. 21:
T
3
T
3
T
2
T
2
T
1
T
1
Konzentration C
max
Konzentration
Konzentration
Unzulässige Kurvenverläufe
Messbereich
Messpunkt
C
C
Konzentration C
min
max
