Messbilder - Endress+Hauser Mycom S CLM153 Betriebsanleitung

5 Bedienung
PS1
190.0
3.52
2
Zweikreis:
Die beiden Hauptmesswerte
werden angezeigt.
PS 1
ATC K 1 ATC K2
24.0 °C 25.9 °C
ReinHCl ReinHCl
0.357µS/cm 0.599µS/cm
8.24 pH
Zweikreis:
Neben dem verknüpften Wert
werden die beiden Einzelwerte
angezeigt.
20
Mit "MEAS" gelangen Sie in den Messmodus, um sich die Messwerte anzeigen zu lassen. Blättern
Sie mit den Pfeiltasten in den verschiedenen Messbildern.
!
Mit "MEAS" können Sie auch eines der Menüs "PARAM", "DIAG", "CAL" verlassen, ohne die Ein-
stellungen / Kalibrierung beendet zu haben.
Mit "CAL" gelangen Sie in das Kalibrier-Menü zum Kalibrieren der Sensoren.
Mit "E" (Enter) kommen Sie im Menü immer einen Schritt weiter oder bestätigen eine getroffene
Auswahl.
LED leuchtet
grün: alles ist in Ordnung,
rot: ein Fehler ist aufgetreten.
• Mit den Pfeil-Tasten können Sie durch die Menüpunkte scrollen und Ihre gewünschte Auswahl
markieren (bei möglicher Auswahl)
oder
• Zahlen um jeweils eine Stufe erhöhen / erniedrigen mit "+" / "-".
Auf die nächste Zahl gehen mit dem "Rechts-Pfeil" (Editortyp 1) oder
• "Aktivieren" mit dem "Rechts-Pfeil" und mit "+" / "-" in der Auswahl blättern
(Editortyp 2) (sehen Sie zu den Editortypen Seite 77)

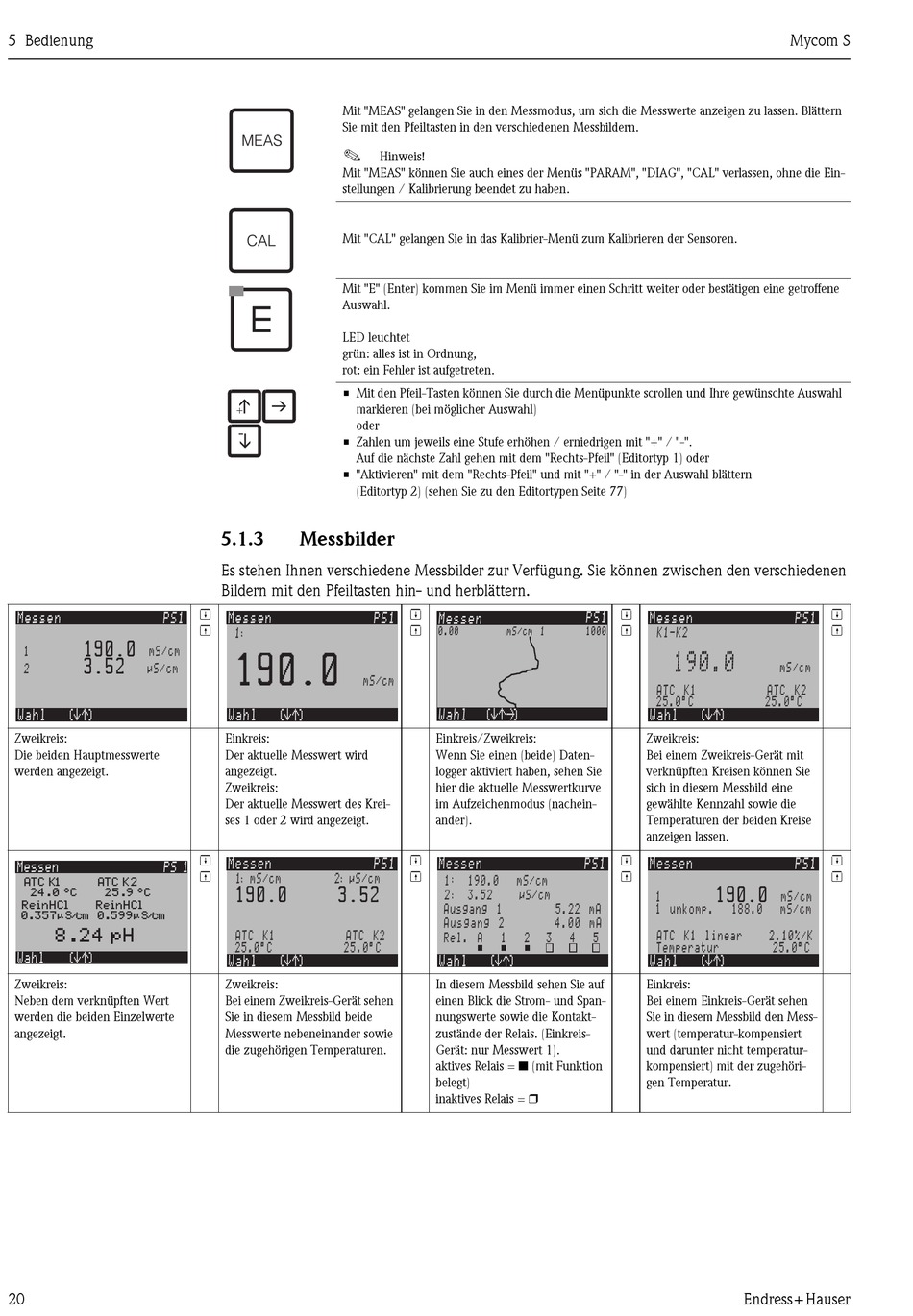

5.1.3

Messbilder

Es stehen Ihnen verschiedene Messbilder zur Verfügung. Sie können zwischen den verschiedenen
Bildern mit den Pfeiltasten hin- und herblättern.
W
V
1
190.0
mS/cm
Einkreis:
Der aktuelle Messwert wird
angezeigt.
Zweikreis:
Der aktuelle Messwert des Krei-
ses 1 oder 2 wird angezeigt.
W
V
190.0 3.52
Zweikreis:
Bei einem Zweikreis-Gerät sehen
Sie in diesem Messbild beide
Messwerte nebeneinander sowie
die zugehörigen Temperaturen.
Hinweis!
W
PS1
Messen
V
mS/cm 1
Wahl
Einkreis/Zweikreis:
Wenn Sie einen (beide) Daten-
logger aktiviert haben, sehen Sie
hier die aktuelle Messwertkurve
im Aufzeichenmodus (nachein-
ander).
W
PS1
V
2 3.52 µS/cm
In diesem Messbild sehen Sie auf
einen Blick die Strom- und Span-
nungswerte sowie die Kontakt-
zustände der Relais. (Einkreis-
Gerät: nur Messwert 1).
aktives Relais = ■ (mit Funktion
belegt)
inaktives Relais = ❒
W
PS1
V
K1-K2
Zweikreis:
Bei einem Zweikreis-Gerät mit
verknüpften Kreisen können Sie
sich in diesem Messbild eine
gewählte Kennzahl sowie die
Temperaturen der beiden Kreise
anzeigen lassen.
W
PS1
V
190.0
Einkreis:
Bei einem Einkreis-Gerät sehen
Sie in diesem Messbild den Mess-
wert (temperatur-kompensiert
und darunter nicht temperatur-
kompensiert) mit der zugehöri-
gen Temperatur.
