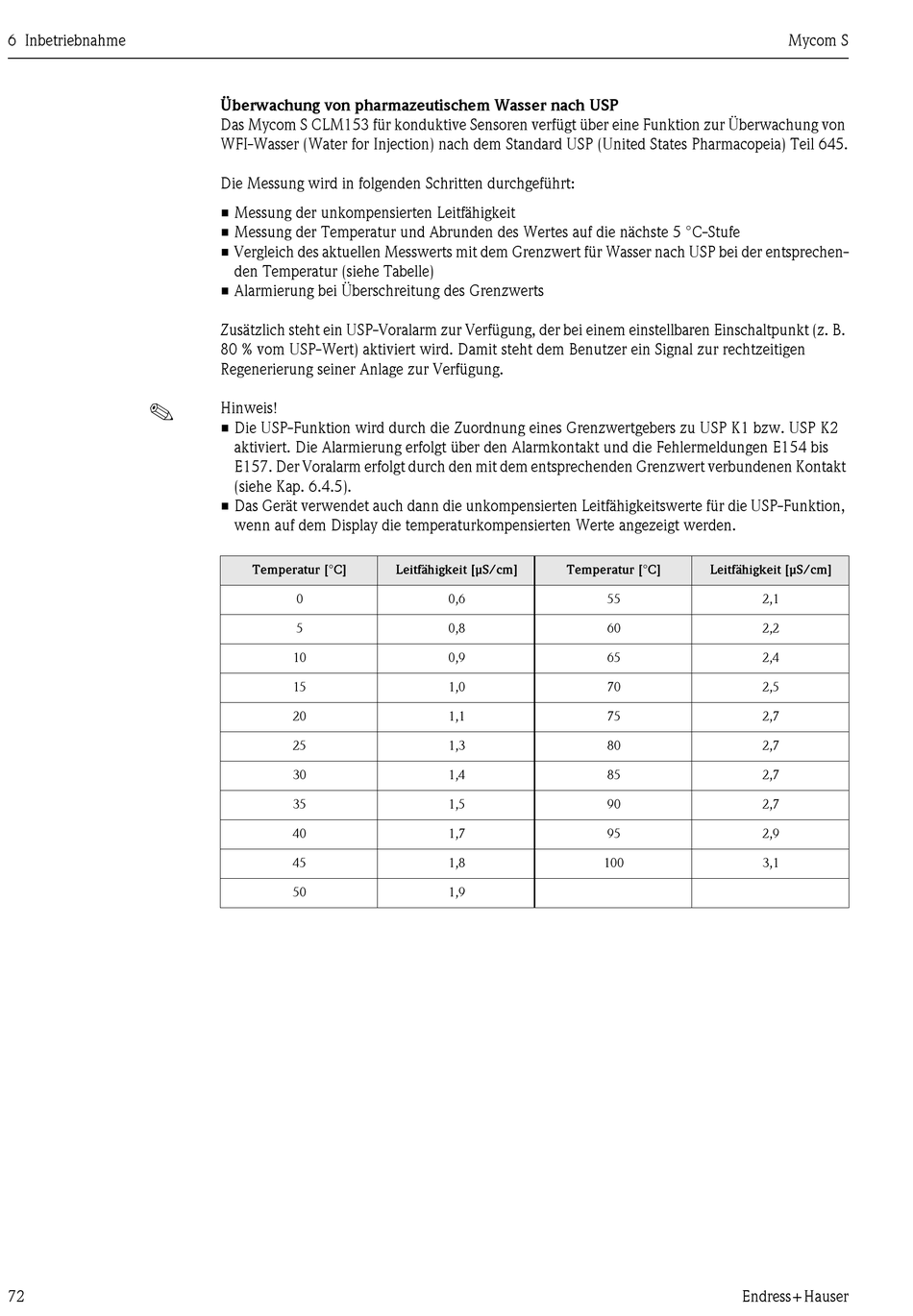

Endress+Hauser Mycom S CLM153 Betriebsanleitung Seite 72

6 Inbetriebnahme
!
72
Überwachung von pharmazeutischem Wasser nach USP
Das Mycom S CLM153 für konduktive Sensoren verfügt über eine Funktion zur Überwachung von
WFI-Wasser (Water for Injection) nach dem Standard USP (United States Pharmacopeia) Teil 645.
Die Messung wird in folgenden Schritten durchgeführt:
• Messung der unkompensierten Leitfähigkeit
• Messung der Temperatur und Abrunden des Wertes auf die nächste 5 °C-Stufe
• Vergleich des aktuellen Messwerts mit dem Grenzwert für Wasser nach USP bei der entsprechen-
den Temperatur (siehe Tabelle)
• Alarmierung bei Überschreitung des Grenzwerts
Zusätzlich steht ein USP-Voralarm zur Verfügung, der bei einem einstellbaren Einschaltpunkt (z. B.
80 % vom USP-Wert) aktiviert wird. Damit steht dem Benutzer ein Signal zur rechtzeitigen
Regenerierung seiner Anlage zur Verfügung.
Hinweis!
• Die USP-Funktion wird durch die Zuordnung eines Grenzwertgebers zu USP K1 bzw. USP K2
aktiviert. Die Alarmierung erfolgt über den Alarmkontakt und die Fehlermeldungen E154 bis
E157. Der Voralarm erfolgt durch den mit dem entsprechenden Grenzwert verbundenen Kontakt
(siehe Kap. 6.4.5).
• Das Gerät verwendet auch dann die unkompensierten Leitfähigkeitswerte für die USP-Funktion,
wenn auf dem Display die temperaturkompensierten Werte angezeigt werden.
Temperatur [°C]
0
5
10
15
20
25
30
35
40
45
50
Leitfähigkeit [µS/cm] Temperatur [°C]
0,6
0,8
0,9
1,0
1,1
1,3
1,4
1,5
1,7
1,8
1,9
Leitfähigkeit [µS/cm]
55 2,1
60 2,2
65 2,4
70 2,5
75 2,7
80 2,7
85 2,7
90 2,7
95 2,9
100 3,1
